Qu'est-ce qu'une jauge de contrainte en aluminium ? Principe, types et fonctionnement expliqués

Dans le cadre de la surveillance de la sécurité technique moderne, il est essentiel de comprendre comment une structure réagit aux charges, aux contraintes, à la déformation et aux changements environnementaux. Que le projet implique un pont, un barrage, une pente, un tunnel, un immeuble de grande hauteur, une tour éolienne, une structure souterraine ou une plate-forme routière, des données de surveillance fiables aident les ingénieurs à évaluer le comportement structurel et à prendre des décisions éclairées en matière de maintenance ou de sécurité.

Parmi les nombreuses technologies de détection utilisées dans la surveillance des structures, la jauge de contrainte à feuille reste l'un des outils les plus largement appliqués et pratiques. Bien que de petite taille, il joue un rôle majeur dans la mesure de la déformation des matériaux sous l’effet d’une force. Pour les entrepreneurs du projet, les intégrateurs de surveillance, les ingénieurs-conseils et les distributeurs, il est important de comprendre le principe et la sélection des jauges de contrainte à feuille lors de la planification d'un système de surveillance.

Dans cet article, nous expliquons ce qu'est une jauge de contrainte à feuille, son principe de fonctionnement, les principaux types de jauges de contrainte à feuille et comment elle est utilisée dans de véritables projets d'ingénierie. Nous soulignons également pourquoi la sélection du bon fournisseur est importante pour les applications de surveillance des infrastructures et de la construction.

Qu'est-ce qu'une jauge de contrainte à feuille ?

Une jauge de contrainte en aluminium fonctionne comme un capteur qui détecte la contrainte se produisant sur la surface extérieure d'un objet. La déformation existe en tant que terme technique décrivant les changements mineurs de longueur qui se produisent lorsqu'un matériau subit des forces de tension, de compression ou de flexion ou de torsion.

Une jauge de contrainte à feuille fonctionne en convertissant cette déformation mécanique en un signal électrique mesurable. Même si le changement de forme d'une structure peut être extrêmement faible, il peut révéler des informations importantes sur la répartition des contraintes, la réponse aux charges, l'état de fatigue et les performances structurelles au fil du temps.

C'est pourquoi les experts en ingénierie utilisent fréquemment des jauges de contrainte en aluminium pour surveiller la sécurité de leurs projets. Les composants structurels testent leurs performances dans des conditions de service réelles, ce qui permet aux ingénieurs d'évaluer leurs performances réelles par rapport aux résultats de conception attendus.

Pourquoi la mesure des contraintes est importante dans les projets d'ingénierie

La mesure de la déformation devient essentielle car la plupart des problèmes structurels proviennent de changements infimes et indétectables qui se produisent dans les structures. Une structure montre ses premiers signes de dommages à travers des modèles de déformation subtils, que les ingénieurs peuvent mesurer et analyser avant que des fissures, des déplacements ou une rupture totale visibles ne se produisent.

Dans les ponts, les jauges de contrainte à feuille peuvent aider à surveiller les contraintes des poutres sous la charge de trafic. Dans les barrages, ils peuvent prendre en charge l’observation des contraintes dans les composants en béton ou en acier. Dans les pentes et les structures de soutènement, la surveillance des déformations aide les ingénieurs à comprendre le transfert de charge et la réponse liée à la déformation. Dans les tunnels et les projets souterrains, les données de déformation peuvent montrer le comportement du revêtement ou du système de soutènement lors de l'excavation ou d'un service à long terme.

Pour ces raisons, les jauges de contrainte en aluminium sont couramment utilisées dans:

• surveillance de l'état du pont
• surveillance de la sécurité des barrages
• ingénierie des pentes et géotechnique
• surveillance de bâtiments et de structures de grande hauteur
• travaux de tunnels et souterrains
• surveillance des tours éoliennes
• projets ferroviaires, de plate-forme routière et d'infrastructure

Dans toutes ces applications, des données de déformation précises contribuent à améliorer l’évaluation de la sécurité, la planification de la maintenance et la gestion des actifs à long terme.

Principe de la jauge de contrainte à feuille : comment ça marche ?

Le concept fondamental qui sous-tend la jauge de contrainte à feuille peut être expliqué au moyen d'un changement de résistance d'un courant électrique.

Dans les cas où des jauges de contrainte en feuille sont fixées à la surface d'une structure, la déformation se produit en même temps que celle de la surface elle-même. Si le matériau se dilate ou se contracte, il se produira une dilatation ou une contraction équivalente de la jauge de contrainte en feuille. La variation physique de taille entraîne une légère modification de sa résistance.

Le changement de résistance qui en résulte est mesuré sous la forme d'un circuit de courant électrique qui comprend généralement la disposition en pont de Wheatstone. Le signal est amplifié, collecté par un équipement d'acquisition de données et converti en valeurs de déformation pour la surveillance et l'analyse.

En termes simples, le processus fonctionne comme ceci:

1. La structure subit une charge ou une déformation

2. La jauge de contrainte en aluminium se déforme avec la structure

3. Sa résistance électrique change

4. Le système de mesure capture et convertit ces modifications en données utilisables

La variation du signal étant très faible, une installation et un conditionnement du signal appropriés sont essentiels. La précision de la mesure de déformation dépend non seulement du capteur lui-même, mais également de la qualité de la liaison, de la préparation de la surface, de la compensation de température, du câblage et de la protection de l'environnement.

Principaux types de jauges de contrainte

Les ingénieurs ont besoin de différentes conceptions de jauges de contrainte pour leurs différents environnements de travail. La sélection correcte du type améliore à la fois la précision des mesures et la durabilité du système tout au long de sa durée de fonctionnement.

1. Jauges de contrainte en aluminium

Les jauges de contrainte en aluminium restent l’un des types de jauges de contrainte les plus appréciés des utilisateurs. L'appareil se compose d'un motif en feuille métallique que les ingénieurs fixent sur un matériau de support. Les jauges offrent une sensibilité élevée ainsi qu’un fonctionnement fiable dans de nombreux cas d’utilisation différents.

Les appareils trouvent une application courante dans les tests en laboratoire, l'évaluation structurelle et la surveillance technique, car ils permettent une mesure précise des déformations de surface.

2. Jauges de contrainte de fil

Les jauges de contrainte à fil utilisent un fil de résistance fin comme élément de détection. L'appareil conserve sa conception traditionnelle, mais les gens l'utilisent à des fins structurelles et de surveillance spécifiques.

Les calibres de fil deviennent une option pour les projets qui nécessitent des configurations de mesure spécifiques ou des conditions environnementales spécifiques.

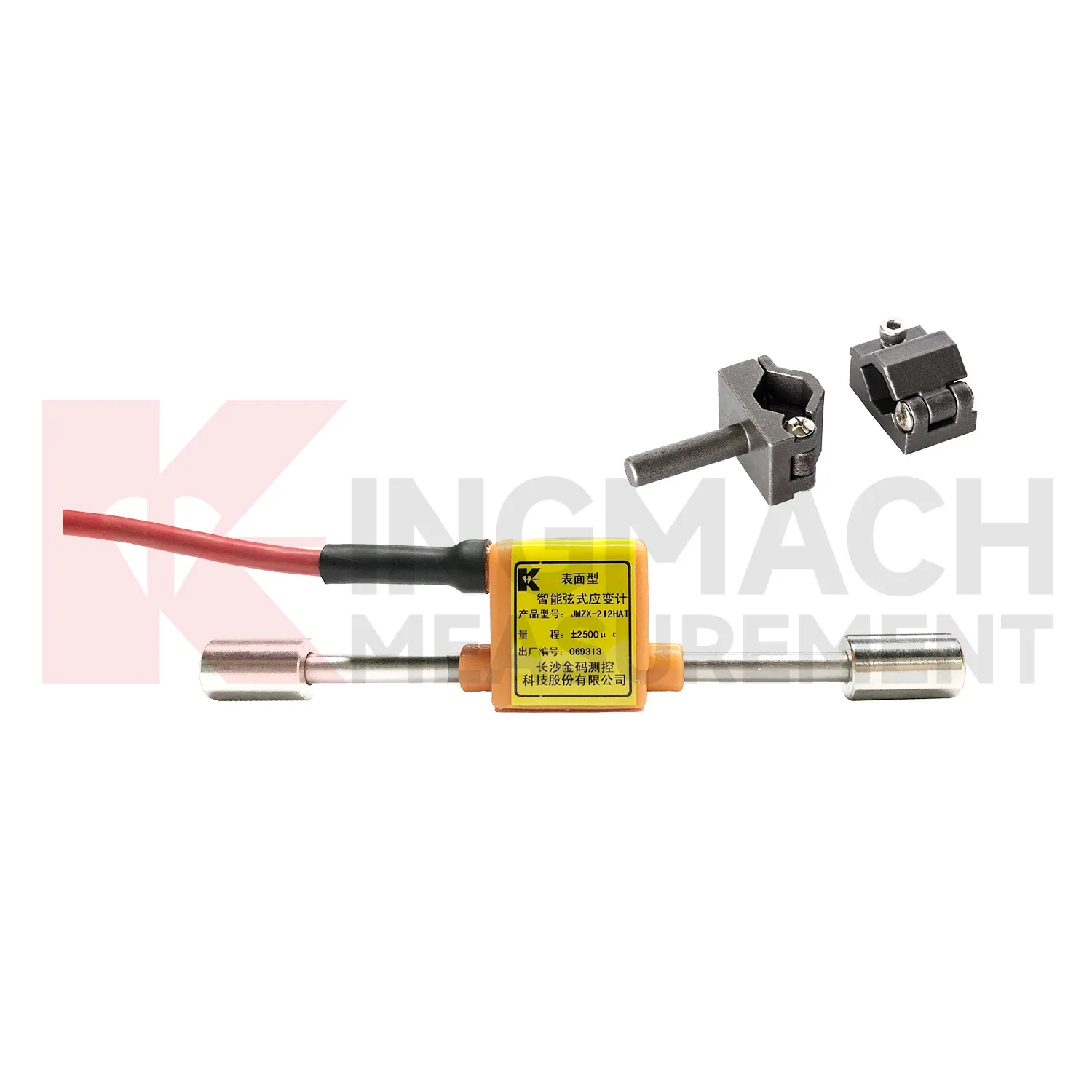

3. Jauges de contrainte soudables

Les jauges de contrainte soudables permettent une fixation sur des surfaces métalliques que les méthodes de collage ne peuvent pas gérer efficacement. Les jauges trouvent de nombreuses applications sur les structures en acier, les ponts, les machines industrielles et autres composants métalliques.

Les jauges soudables offrent aux équipes de projet qui travaillent dans des environnements extérieurs une méthode d'installation qui garantit une installation sécurisée.

4. Jauges de contrainte intégrées ou spécialisées

Certains projets nécessitent des jauges spécialisées pouvant être intégrées dans des structures en béton et géotechniques, ainsi que dans des matériaux de construction spéciaux. Les produits fonctionnent dans des situations qui nécessitent une surveillance structurelle permanente au-delà des capacités d'une installation directe en surface.

L’industrie de la construction utilise ces matériaux pour de grands projets, notamment des barrages, des tunnels, des fondations et des ouvrages d’ingénierie souterrains.

5. Jauges de contrainte compensées en température

Les ouvrages d’art extérieurs subissent des fluctuations de température qui diminuent la précision des mesures. L'utilisation de jauges de contrainte compensées en température permet de réduire cet impact tout en améliorant la précision des données.

La technologie s'avère bénéfique pour les projets de ponts, la construction de tours éoliennes, les projets de barrages, ainsi que les structures en acier ou en béton confrontées aux conditions extérieures.

Comment fonctionnent les jauges de contrainte à feuille dans la surveillance technique réelle

Dans les projets réels, les jauges de contrainte en aluminium sont fixées ou intégrées dans des composants structurels où le comportement aux contraintes doit être surveillé. Après l'installation, ils détectent les changements de déformation provoqués par le chargement, les vibrations, le tassement, le mouvement thermique ou la redistribution des contraintes.

Par exemple:

• Pour l'évaluation de la structure du pont, des jauges de contrainte à feuille peuvent être déployées dans les poutres, le tablier ou les éléments en acier afin d'évaluer l'effet de la charge de trafic appliquée.
• Pour la surveillance des barrages, ils peuvent aider à suivre les variations de contraintes causées par la pression de l'eau, les changements de température ou le comportement structurel à long terme.
• Pour les structures en pente, ils jouent un rôle déterminant dans l'évaluation des réponses structurelles des structures de soutènement, des ancrages ou des éléments structurels.
• Pour les bâtiments et les structures de grande hauteur, les jauges de contrainte en feuille peuvent être utilisées pour évaluer le transfert de charge, les performances du renforcement ou les effets de renforcement.
• Pour les structures de tunnel, ils aident à évaluer les réponses structurelles des éléments de revêtement, des éléments de support et les réponses structurelles pendant les étapes de construction.
• Pour les tours éoliennes, les jauges de contrainte à feuille peuvent être utiles pour évaluer les contraintes et la fatigue dans des conditions de charge de vent.
• Pour les structures routières et ferroviaires, les jauges de contrainte en aluminium aident à évaluer les réponses dues aux charges répétitives dues aux charges de trafic.

En convertissant ces réponses physiques en données mesurables, les jauges de contrainte à feuille donnent aux ingénieurs une image plus claire du comportement d'une structure au fil du temps. Cela en fait des outils précieux à la fois pour les tests à court terme et pour la surveillance de la santé à long terme.

Facteurs clés lors du choix d’une jauge de contrainte en aluminium

Pour les acheteurs d’ingénierie et les entrepreneurs en surveillance, le choix d’une jauge de contrainte en feuille n’est pas seulement une question de disponibilité des capteurs. Il s’agit d’adapter le produit aux conditions du projet.

Les facteurs de sélection importants comprennent:

• le matériau de la structure surveillée
• plage de déformation attendue
• exigence de mesure statique ou dynamique
• application intérieure ou extérieure
• état de surface et méthode d'installation
• variation de température
• exigence de durabilité à long terme
• compatibilité avec les instruments de surveillance
• besoins en matière de protection et d'étanchéité des câbles
• environnement du projet tel que l'humidité, la corrosion ou les vibrations

Par exemple, un projet de pont exposé aux intempéries et aux charges cycliques peut nécessiter une solution différente de celle d'un gabarit intégré utilisé dans un barrage en béton ou un revêtement de tunnel. Un processus de sélection approprié permet d'éviter les problèmes d'installation, les signaux instables ou la durée de vie réduite du capteur.

Défis courants dans les applications de jauges de contrainte à feuille

Bien que les jauges de contrainte à feuille soient largement utilisées, leurs performances peuvent être affectées par plusieurs problèmes pratiques.

Un problème courant est une mauvaise préparation de la surface. Si la surface de montage n'est pas propre et correctement traitée, la jauge risque de ne pas adhérer correctement, ce qui peut affecter la précision des données.

Un autre défi est l’erreur d’installation. Un alignement incorrect, une utilisation inappropriée d’adhésif ou une protection inadéquate peuvent tous conduire à des lectures instables.

L’influence de la température est un autre facteur important, notamment dans les structures extérieures. Sans compensation appropriée, la variation de température peut introduire une dérive du signal ou de fausses lectures.

Dans les environnements difficiles, l’humidité, la corrosion, la poussière et les dommages aux câbles peuvent également affecter la stabilité des mesures. C'est pourquoi de nombreux acheteurs de projets préfèrent travailler avec des fournisseurs qui comprennent les conditions d'ingénierie réelles et peuvent recommander des produits adaptés plutôt que de proposer uniquement des articles standard du catalogue.

Pourquoi l'expérience des fournisseurs est importante

Pour les ponts, barrages, tunnels, talus, bâtiments, tours éoliennes et projets d'ingénierie souterrains, la fiabilité de la surveillance dépend à la fois de la qualité du produit et du support des applications. Les acheteurs ont souvent besoin de plus qu'un capteur : ils ont besoin d'aide pour la sélection, la communication technique, la coordination des livraisons et le service d'exportation.

Chez Kingmach, nous fournissons des jauges de contrainte à feuille pour les applications de mesure technique et de surveillance de la sécurité structurelle. Notre gamme de produits est conçue pour répondre à une variété de besoins de projets dans les secteurs de l'infrastructure, de la construction et de la surveillance industrielle.

Pour les clients étrangers, cela signifie l'accès à:

• Produits de jauges de contrainte en aluminium pour différentes applications de surveillance
• aide à la sélection de produits orientée projet
• capacité d'approvisionnement pour les entrepreneurs, les distributeurs et les intégrateurs
• expérience à l'exportation pour les commandes internationales et la communication technique

Si vous recherchez des capteurs pour la surveillance de l’état des structures ou des instruments d’ingénierie, le choix d’un fournisseur professionnel peut contribuer à améliorer à la fois l’efficacité des achats et les performances du projet.

Découvrez notre gamme de produits ici: Jauges de contrainte

Conclusion

La jauge de contrainte en feuille fonctionne comme une partie insignifiante du système. Cependant, il remplit une fonction vitale dans l’évaluation de la sécurité technique. L'instrument mesure les changements structurels minimes pour aider les ingénieurs à évaluer les modèles de stress et la capacité opérationnelle tout en identifiant les dangers potentiels dans divers projets d'infrastructure.

Les jauges de contrainte à feuille fonctionnent comme des instruments de mesure essentiels et efficaces pour les systèmes de surveillance contemporains, qui comprennent les ponts, les barrages et les tunnels, les pentes, les bâtiments, les tours éoliennes, les installations souterraines et les plates-formes routières. Les acheteurs doivent comprendre les principes des produits ainsi que les différents types et différences d'application, car ces connaissances leur permettront de prendre de meilleures décisions en matière de projet.

Si vous recherchez des solutions fiables de jauges de contrainte en aluminium pour votre projet de surveillance, Kingmach est prêt à répondre à vos besoins d'approvisionnement. Contactez-nous avec votre type de projet, le matériau de structure et les exigences de surveillance, et notre équipe vous aidera à recommander des produits adaptés à votre application.

FAQ

1. À quoi sert une jauge de contrainte en aluminium ?

Une jauge de contrainte à feuille est utilisée pour mesurer la petite déformation d'un matériau ou d'une structure sous charge. Il est couramment appliqué dans les ponts, barrages, tunnels, bâtiments, pentes, tours éoliennes et autres projets de surveillance technique.

2. Comment fonctionne une jauge de contrainte en aluminium ?

Une jauge de contrainte en feuille fonctionne en détectant les changements de résistance électrique lorsqu'elle s'étire ou se comprime avec la surface de l'objet surveillé. Ce changement de résistance est converti en données de déformation mesurables.

3. Quels sont les principaux types de jauges de contrainte ?

Les types courants comprennent les jauges de contrainte en feuille, les jauges de contrainte en fil, les jauges de contrainte soudables, les jauges de contrainte intégrées et les jauges de contrainte à compensation de température. Différents types conviennent à différentes conditions de projet.

4. Pourquoi la surveillance des déformations est-elle importante dans l'ingénierie des structures ?

La surveillance des contraintes aide les ingénieurs à comprendre le comportement des contraintes structurelles, à détecter une réponse anormale aux charges, à évaluer l'état de fatigue et à prendre en charge l'évaluation de la sécurité à long terme avant que des dommages visibles ne surviennent.

5. Comment choisir la jauge de contrainte en aluminium adaptée à mon projet ?

Vous devez tenir compte du matériau de la structure, de la méthode d'installation, des conditions de température, de la plage de mesure, de la durée de surveillance et de l'exposition environnementale. Travailler avec un fournisseur expérimenté peut vous aider à garantir que la jauge correspond aux exigences de votre projet.
