Comment fonctionnent les jauges de contrainte à corde vibrante ? Principes et applications

En termes de surveillance de la sécurité technique, il convient de noter que tous les changements peuvent ne pas être apparents au niveau de la surface. Avant que des fissures, des déplacements ou d'autres dommages ne deviennent apparents, il peut déjà y avoir des signes indiquant qu'une poutre de pont subit des contraintes anormales, qu'une section du barrage réagit anormalement ou qu'un revêtement de tunnel est soumis à des variations de charge. Pour les parties prenantes du projet, notamment les maîtres d’ouvrage, les constructeurs, les consultants et les spécialistes de l’intégration, il est important de détecter ces changements le plus tôt possible.

C'est précisément pourquoi la surveillance des déformations est si vitale dans le génie civil. L'ampleur de la déformation dans un matériau, qui correspond à l'allongement et à la compression, révèle ses performances lorsqu'il est soumis à des charges. Dans de nombreux cas, les jauges de contrainte à corde vibrante se sont révélées être l’un des outils les plus fiables dans le domaine.

Des ponts et barrages aux pentes, bâtiments, tunnels, tours éoliennes, ouvrages souterrains et infrastructures de transport, la technologie des cordes vibrantes est largement utilisée là où la surveillance de la stabilité et de la durabilité est importante. Contactez-nous pour plus d'informations sur le fonctionnement des jauges de contrainte à corde vibrante, pourquoi elles sont appréciées dans les projets d'ingénierie et où elles sont couramment utilisées. Nous introduisons également une solution montée en surface pour les projets de surveillance structurelle.

Pourquoi la surveillance de la déformation par corde vibrante est largement utilisée dans le génie civil

Dans les grands projets d’infrastructures, les conditions de surveillance sont souvent exigeantes. Les capteurs peuvent être exposés aux intempéries, aux changements de température, à l’humidité, à la poussière, aux vibrations et à de longues périodes de service. Dans ces environnements, les ingénieurs ne recherchent pas simplement un capteur qui fonctionne en laboratoire. Ils ont besoin d’une méthode de détection capable de fournir des données stables dans le temps et dans des conditions réelles de terrain.

C’est l’une des principales raisons pour lesquelles la technologie des cordes vibrantes est si largement utilisée dans la surveillance de la sécurité technique.

La technique de mesure des capteurs à corde vibrante présente une meilleure stabilité à long terme, une meilleure précision et une meilleure cohérence des mesures que les autres techniques de mesure. Le système fonctionne mieux pour des périodes de surveillance prolongées, qui nécessitent une production constante sur plusieurs mois ou plusieurs années au lieu de courts intervalles de test.

La fiabilité de ce système, qui assure des fonctions de surveillance essentielles pour les ponts, barrages, systèmes de soutènement, tunnels, éoliennes et ouvrages souterrains. Les projets nécessitent des données de surveillance, permettant une évaluation de la sécurité, une analyse des tendances et une planification de la maintenance tout au long de la durée de vie de la structure.

Qu'est-ce qu'une jauge de contrainte à corde vibrante ?

Une jauge de contrainte à corde vibrante fonctionne comme un capteur de mesure de contrainte qui détecte les changements de tension du fil pour déterminer les niveaux de contrainte.

Le capteur contient un fil qui s'étend entre deux points immuables. Le corps du capteur transmet toute déformation qui se produit à la structure surveillée. La tension du fil subit une modification à cause de ce processus. La fréquence de vibration du fil change en fonction de la tension du fil, ce qui entraîne une déformation de la structure, provoquant un décalage de fréquence synchronisé.

Cette fréquence peut ensuite être mesurée par une unité de lecture ou un enregistreur de données et convertie en données techniques pour analyse.

En termes simples, une jauge de contrainte à corde vibrante transforme le mouvement structurel en un signal de fréquence qui peut être utilisé pour surveiller le comportement lié aux contraintes. Le système devient essentiel pour les projets d’ingénierie qui nécessitent des mesures de déformation à long terme, précises et fiables.

Comment fonctionnent les jauges de contrainte à corde vibrante ?

Le principe de fonctionnement du système nécessite une démonstration étape par étape pour une compréhension complète.

1. Une déformation structurelle se produit

Un élément de pont, un support en acier, une surface en béton, un revêtement de tunnel ou une section de tour subit des charges, des changements de température, des mouvements du sol, des vibrations ou d'autres impacts structurels. Le matériau présente une déformation mesurable car même de minuscules déformations créent des changements permanents.

2. Le capteur répond à ce mouvement

Lorsque la jauge de contrainte à corde vibrante est installée sur la structure, elle suit la déformation de la surface surveillée. Si la structure s'étire, le capteur s'étire. S'il se comprime, le capteur réagit en conséquence.

3. Changements de tension du fil

A l’intérieur de la jauge, le fil interne est sous tension. Au fur et à mesure que la structure se déforme, l'état mécanique du fil change. Cela modifie le niveau de tension dans le fil.

4. Changements de fréquence de vibration

Le fil est excité pour vibrer et sa fréquence naturelle est mesurée. Étant donné que la fréquence est liée à la tension du fil, tout changement de tension induit par une contrainte entraîne un changement de fréquence.

5. La fréquence est convertie en données de surveillance

La fréquence mesurée est collectée par un instrument ou un système de surveillance. Les données peuvent ensuite être transformées en valeurs de déformation et utilisées par les ingénieurs pour observer les tendances, évaluer la réponse structurelle et identifier les changements inhabituels.

Un avantage important de cette méthode est que la mesure basée sur la fréquence est parfaitement adaptée à la surveillance sur le terrain, en particulier lorsque de longs câbles ou des environnements de site complexes sont impliqués. Pour les grands projets d’infrastructure, cet avantage pratique peut s’avérer très précieux.

Pourquoi les jauges de contrainte à corde vibrante montées en surface sont utiles

Tous les projets ne permettent pas une instrumentation intégrée. Dans de nombreuses applications réelles, les ingénieurs doivent surveiller les structures existantes, les actifs réhabilités ou les surfaces structurelles accessibles une fois que la construction a déjà commencé ou est terminée. Dans ces situations, une jauge de contrainte à corde vibrante en saillie peut être une solution efficace.

Un modèle de surface est particulièrement utile lorsque l'objectif est de surveiller les contraintes directement à l'extérieur des éléments structurels tels que les éléments en acier, les surfaces en béton, les cadres de support, les sections de tour et autres parties exposées. Il offre une flexibilité de déploiement et peut convenir aussi bien aux structures nouvellement construites qu'aux structures déjà en exploitation.

Cela rend les jauges de contrainte à corde vibrante montées en surface particulièrement pertinentes pour:

• évaluation de l'état structurel
• évaluation de la modernisation et du renforcement
• surveillance liée à la maintenance
• observation après construction
• surveillance de la sécurité à long terme des composants accessibles

Pour les acheteurs d'ingénierie, cela signifie une option de capteur pratique qui peut s'adapter à un large éventail de conditions de projet sans nécessiter d'installation intégrée.

Ce que les ingénieurs peuvent apprendre des données de déformation sur corde vibrante

Une jauge de contrainte fait plus que générer des nombres. Sa véritable valeur réside dans ce que ces chiffres révèlent sur la structure.

Grâce à la surveillance des contraintes par corde vibrante, les ingénieurs peuvent mieux comprendre:

• comment les éléments structurels réagissent à la charge
• si le comportement réel correspond aux attentes de conception
• comment le stress change pendant les étapes de construction
• si les mesures de renforcement ou de réparation fonctionnent comme prévu
• comment la température, le chargement cyclique ou le tassement affectent la structure au fil du temps
• si des tendances anormales peuvent indiquer un risque de développement

Dans de nombreux projets, la plus grande valeur de la surveillance des déformations n’est pas une simple lecture, mais son évolution au fil du temps. L'analyse des tendances permet d'identifier si une structure se comporte normalement ou si des inspections et des mesures d'ingénierie supplémentaires peuvent être nécessaires.

Pour cette raison, les jauges de contrainte à corde vibrante sont souvent intégrées dans des systèmes de surveillance à long terme de l’état des structures où la fiabilité et la continuité sont essentielles.

Applications typiques dans la surveillance de la sécurité technique

Ponts

Les ingénieurs utilisent des jauges de contrainte à corde vibrante dans les projets de ponts pour surveiller les composants structurels, qui comprennent les poutres, les éléments en acier et les éléments liés au tablier, ainsi que les zones vulnérables aux dommages dus à la fatigue. Les appareils permettent aux ingénieurs d'évaluer la façon dont la structure réagit aux charges qui se produisent lors du mouvement du véhicule et aux impacts environnementaux.

Barrages

Les données de déformation fournissent des informations cruciales pour surveiller la sécurité des barrages, car elles permettent aux ingénieurs d'étudier comment les structures réagissent aux variations de pression et de température de l'eau et aux conditions opérationnelles étendues. Ce processus joue un rôle essentiel dans les procédures d'évaluation des performances et de contrôle de sécurité.

Pentes et structures de soutènement

Les ingénieurs utilisent des équipements de surveillance des contraintes pour étudier comment les systèmes de stabilisation des pentes et les structures de soutènement réagissent à la pression du sol, aux charges de support et aux forces de mouvement.

Bâtiments et structures de grande hauteur

Les ingénieurs en structure utilisent des jauges de contrainte à corde vibrante dans les bâtiments et les tours et les systèmes structurels renforcés pour mesurer la répartition des contraintes et le transfert de charge, et évaluer les techniques de renforcement.

Tunnels et ingénierie souterraine

Les capteurs installés dans les tunnels et les chantiers souterrains permettent aux ingénieurs de mesurer le fonctionnement du système de revêtement du tunnel, des structures de support et des activités de construction au cours des différentes phases de construction. Le système s’avère particulièrement utile lorsqu’une surveillance continue du stress doit être effectuée.

Tours à vent

Les structures des tours éoliennes sont soumises à des charges dynamiques répétées. La surveillance des contraintes aide les ingénieurs à comprendre le comportement des contraintes opérationnelles, la réponse à la fatigue et les performances structurelles au fil du temps.

Plateformes routières et infrastructures de transport

Dans l'ingénierie liée aux transports, les jauges de contrainte peuvent être appliquées aux éléments de support et aux composants d'infrastructure pour évaluer les effets de chargement répétés et la réponse structurelle à long terme.

Projet Kingmach - Pont sur le fleuve Yangtze Shanghai-Suzhou-Nantong

Ce qu'il faut considérer avant de sélectionner une jauge de contrainte à corde vibrante

Le choix d'une jauge de contrainte doit toujours être basé sur l'objectif réel de surveillance et l'état du site. Avant d'acheter, les équipes de projet doivent réfléchir à plusieurs questions clés:

• Sur quel matériau la jauge sera-t-elle montée ?
• La structure est-elle nouvelle, existante ou en cours de renforcement ?
• La surveillance est-elle à court terme, périodique ou continue ?
• Le capteur fonctionnera-t-il à l’extérieur ou dans un environnement humide ?
• Le projet nécessite-t-il une acquisition automatique de données ?
• Quelle est l’importance du cheminement des câbles et de la distance de transmission ?
• Quel niveau de protection est nécessaire contre les intempéries, les vibrations ou les perturbations du site ?

Un capteur peut sembler techniquement adapté sur le papier, mais s'il ne correspond pas à la méthode d'installation, aux conditions environnementales ou au système de surveillance, les performances du projet peuvent être affectées. C'est pourquoi de nombreux acheteurs préfèrent travailler avec des fournisseurs capables de fournir une assistance basée sur les applications, et pas seulement sur des listes de produits.

Une solution pratique pour la surveillance des contraintes de surface structurelles

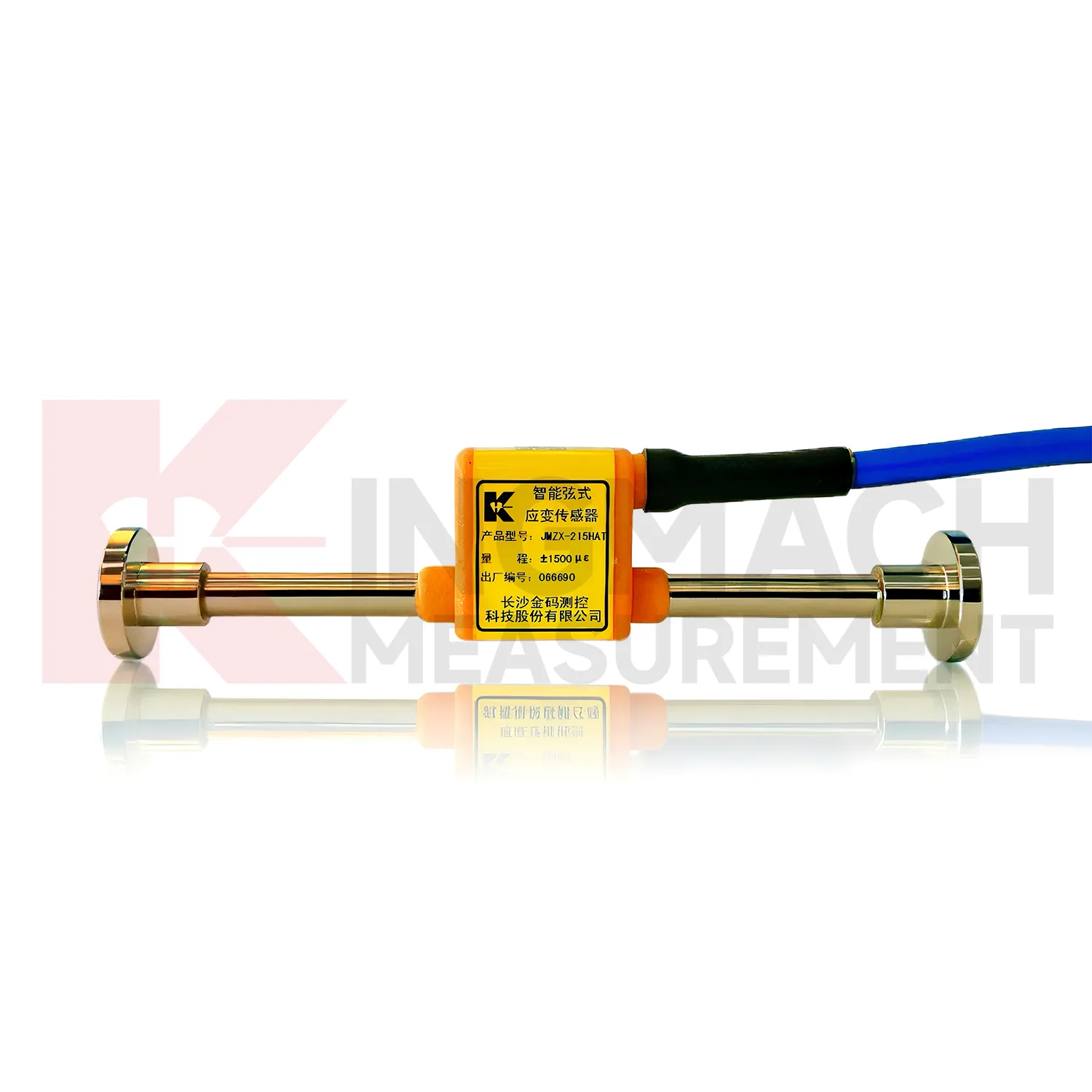

Pour les projets nécessitant une surveillance fiable des contraintes sur les surfaces structurelles, notre jauge de contrainte intelligente à corde vibrante, modèle de surface, est une option pratique.

Conçu pour les applications techniques de surveillance de la sécurité, ce produit convient au déploiement sur le terrain où la stabilité des données à long terme et l'installation en surface sont importantes. Il peut être appliqué dans un large éventail de projets d'infrastructure et de construction, notamment des ponts, des barrages, des tunnels, des pentes, des bâtiments, des tours éoliennes, des ouvrages souterrains et des structures de transport.

Sa valeur réside dans la combinaison des avantages de la technologie de détection par corde vibrante avec la praticité d'une configuration montée en surface, ce qui en fait un choix judicieux pour les éléments structurels accessibles et les systèmes de surveillance basés sur des projets.

Vous pouvez explorer le produit ici: Jauge de contrainte intelligente à corde vibrante

En tant que fournisseur orienté vers l'exportation et servant des applications techniques de surveillance de la sécurité, nous comprenons que les acheteurs internationaux ont souvent besoin de plus qu'un seul capteur. Ils ont besoin d’une communication réactive, d’une adéquation des produits appropriée et d’un soutien pour les achats basés sur des projets. Que vous soyez un entrepreneur, un intégrateur de surveillance, un distributeur ou une équipe de consultants, nous sommes prêts à vous aider à trouver une solution de surveillance des contraintes adaptée.

Conclusion

Les jauges de contrainte à corde vibrante fonctionnent comme des instruments essentiels pour la surveillance de la sécurité technique moderne, car elles convertissent les mouvements structurels mineurs en informations de surveillance essentielles. Le système fonctionne en détectant les changements de fréquence qui se produisent lorsque la tension du fil fluctue, et cette méthode offre des avantages pratiques pour les applications extérieures étendues.

Les ingénieurs peuvent utiliser des jauges de contrainte à corde vibrante montées en surface pour surveiller le comportement structurel et suivre la réponse aux charges et les changements de performances dans les ponts, les barrages et les pentes, les bâtiments et tunnels, les tours éoliennes, les installations souterraines et les systèmes d'infrastructure de plate-forme routière.

Notre équipe vous aidera à choisir un capteur de surveillance de contrainte fiable pour votre prochain projet tout en fournissant des services d'approvisionnement à l'exportation. Nous vous recommanderons la meilleure solution pour vos besoins après nous avoir fourni votre type de projet, le matériau de structure et les exigences en matière de surveillance.

FAQ

1. A quoi sert une jauge de contrainte à corde vibrante ?

Une jauge de contrainte à corde vibrante est utilisée pour mesurer la déformation structurelle dans les projets d'ingénierie. Il est couramment appliqué dans les ponts, barrages, tunnels, bâtiments, pentes, éoliennes, ouvrages souterrains et autres systèmes de surveillance des infrastructures.

2. Comment fonctionne une jauge de contrainte à corde vibrante ?

Il fonctionne en mesurant les changements dans la fréquence de vibration d'un fil tendu interne. Lorsque la structure surveillée se déforme, la tension du fil change, ce qui modifie la fréquence de vibration. Cette fréquence est ensuite convertie en données liées à la déformation.

3. Pourquoi les jauges de contrainte à corde vibrante conviennent-elles à une surveillance à long terme ?

Ils sont largement utilisés pour la surveillance à long terme car la technologie à corde vibrante offre des performances stables, une bonne répétabilité et une adaptation aux environnements de génie civil difficiles tels que les sites extérieurs, humides et à température variable.

4. Quel est l'avantage d'une jauge de contrainte à corde vibrante en saillie ?

Un modèle monté en surface est utile pour les structures existantes, les projets de rénovation et les pièces structurelles accessibles où une installation intégrée n'est pas possible ou n'est pas nécessaire. Il offre un déploiement flexible pour la surveillance sur le terrain.

5. Comment choisir la jauge de contrainte à corde vibrante adaptée à mon projet ?

Vous devez prendre en compte le matériau de la structure, l'emplacement d'installation, la durée de la surveillance, les conditions environnementales, le routage des câbles et si le capteur se connectera à un système de surveillance automatique. Travailler avec un fournisseur expérimenté peut vous aider à garantir que le produit correspond aux besoins réels de votre projet.
