Comprendre les 9 types de cellules de pesée : un guide de sélection technique

Le type de cellule de pesée n'est pas un choix de produit, c'est une décision technique

Dans les fondations sur pieux de pont, les systèmes de support de tunnels, les projets de sécurité des barrages et la surveillance des fosses de fondation profondes, le coût du choix du mauvais capteur, même une seule fois, dépasse de loin les économies réalisées grâce à un prix d'achat inférieur. Le choix d'un capteur de charge ne dépend pas simplement de « quelle marque acheter », mais plutôt de « quel principe physique correspond à ma structure porteuse ». Cet article passe en revue neuf produits de capteurs de Kingmach, couvrant à la fois les technologies de corde vibrante (VW) et de pression différentielle, pour aider les ingénieurs à faire correspondre avec précision les équipements en fonction des paramètres physiques réellement mesurés (tels que la force concentrée, la contrainte répartie, la pression de l'eau interstitielle et le niveau d'eau) et à éviter l'erreur courante de choisir des capteurs qui se ressemblent simplement.”

Référence rapide du produit (localisateur rapide)

Quantité physique mesurée	Capteur recommandé	Technologie de base
Force concentrée — Trou traversant pour tige/câble	Cellule de charge creuse JMZX-3XXXHAT	VW, Structure Annulaire Multi-chaînes
Force concentrée — Compression directe	Cellule de charge solide JMZX-35XXHAT	VW, Structure Solide Multi-chaînes
Force axiale — Surveillance à long terme des tiges/câbles	Compteur de force axiale JMZX-38XXAT	VW, Isolation des contraintes
Force axiale – Étape de construction	Compteur de force axiale de coffrage	VW, Construction durable
Pression de terre distribuée	Cellule de pression de terre JMZX-50XXAT / 51XXAT	VW, surface de pression de grande surface
Pression de l’eau interstitielle – Couche profonde	Piézomètre JMZX-55XXHAT	VW, type intégré
Niveau d'eau — Tube d'observation filaire	Compteur de niveau d'eau JMYC-67XXAD	Pression différentielle, RS485
Niveau d'eau — Zone sans fil/éloignée	Compteur de niveau d'eau JMYC-67XXAWL	Pression différentielle, 4G

Les technologies de détection derrière la gamme

Deux technologies de détection distinctes couvrent cette gamme complète de neuf produits. La technologie à corde vibrante (VW) constitue la base de tous les capteurs de force structurelle et piézomètres. À l’intérieur d’un capteur VW, un fil d’acier tendu vibre à une fréquence naturelle. La déformation de l'élément élastique environnant sous charge déplace la tension du fil, ce qui modifie sa fréquence de vibration. Cette relation fréquence-force mesurable constitue la base de la mesure. La technologie VW domine les applications géotechniques et de surveillance de l’état des structures (SHM). Sa sortie basée sur la fréquence reste totalement insensible aux variations de résistance des câbles, à la pénétration d'humidité et aux interférences électromagnétiques (EMI). Ces conditions exactes invalident fréquemment les capteurs à jauge de contrainte résistive dans les installations enterrées, immergées et à long terme.

La deuxième famille utilise une technologie de détection de pression différentielle. Un diaphragme sensible à la pression se déforme sous la pression hydrostatique du liquide. Un processeur intégré et un convertisseur AD 16 bits transforment cette déviation physique en une valeur numérique du niveau d'eau. Cette technologie est parfaitement adaptée à la surveillance du niveau d’eau libre. Une conception de câble ventilé élimine les interférences atmosphériques afin que le capteur fonctionne avec précision en présence de variation barométrique. Ces capteurs émettent des signaux numériques sans fil 4G ou RS485 pour les stations distantes sans surveillance et atteignent une résolution millimétrique dans les tubes de niveau d'eau. Les piézomètres à corde vibrante ne sont tout simplement pas conçus pour répondre à ces exigences spécifiques de performance en eau libre. En fin de compte, la technologie de base fournit la plate-forme, mais la configuration spécifique des forces du projet détermine le type de produit exact requis.

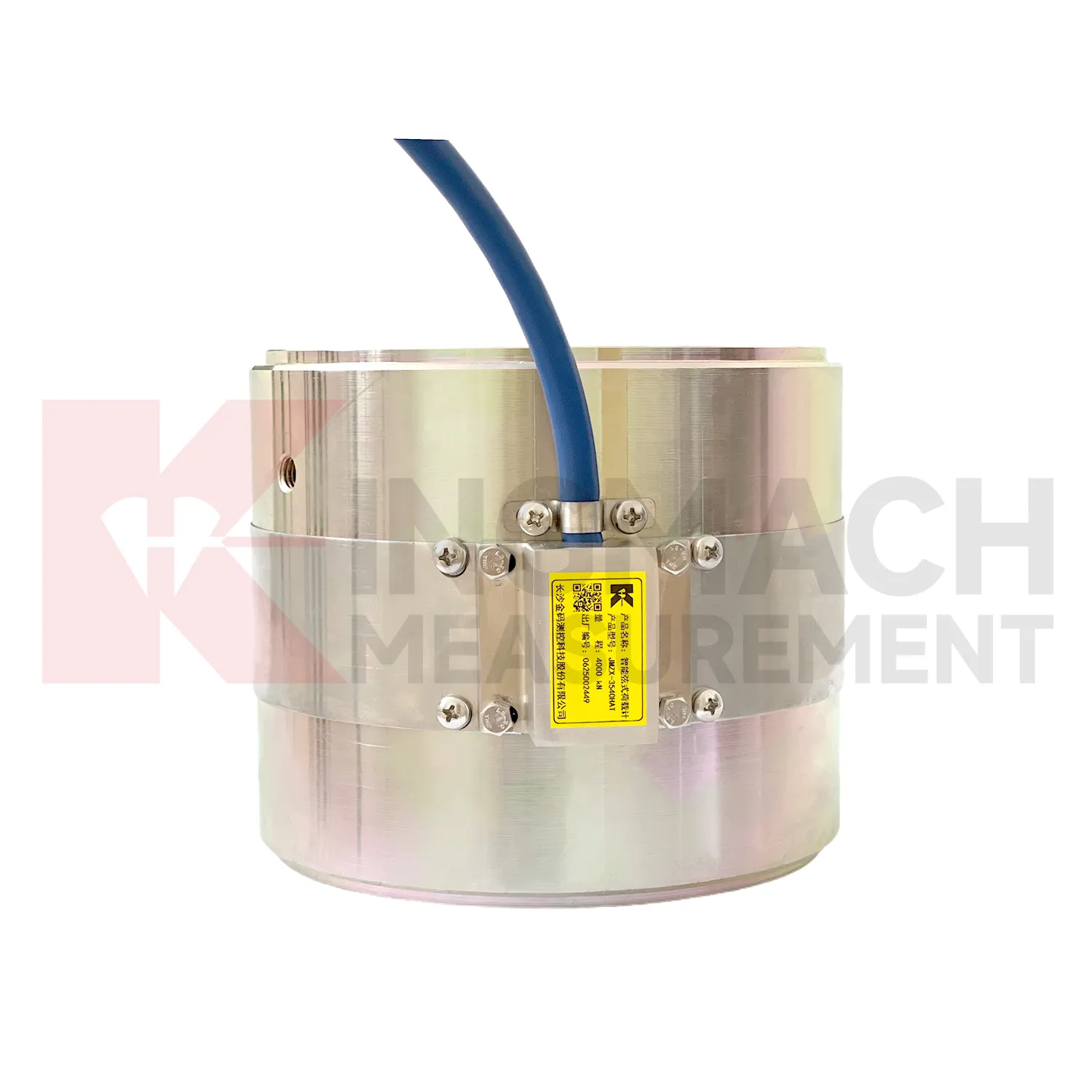

Type 1 — Cellule de pesée solide : l'insert de compression structurelle

La cellule de pesée solide supporte directement la charge structurelle plutôt que de simplement la détecter.

Chemin de chargement: La force pénètre dans la face d’appui supérieure du capteur. La force se propage ensuite à travers toute la section transversale du corps en acier élastique solide. Enfin, la force sort par la face inférieure du roulement.

Applications: Les ingénieurs utilisent ce type pour la surveillance des sièges d'appui des piliers de pont et les tests de charge des pieux. Lors des essais sur pieux, la charge d’essai complète traverse entièrement le corps de la cellule. Il sert également à la vérification de la force du vérin hydraulique dans les opérations de post-tension et à la surveillance de la compression des travaux temporaires.

Spécifications clés: Les capacités vont de 1 000 à 10 000 kN avec une résolution stricte de 0,1 kN sur toute la plage. Les modèles présentent une configuration à 3 cordes pour les gammes inférieures et une configuration à 6 cordes pour les gammes supérieures. La température de fonctionnement s'étend de −30°C à +80°C. L'unité tolère une surcharge de 300 à 400 % de sa capacité nominale. Une puce HAT intégrée stocke les coefficients d'étalonnage, corrige automatiquement la température et enregistre 600 enregistrements de mesures. Le capteur est certifié GB/T 13606-2007.

Limite dure : Cette cellule présente une conception solide sans alésage central. Les utilisateurs ne peuvent pas l'installer sur une tige ou un câble devant passer à travers le capteur. Tenter cette adaptation crée une charge excentrique qui invalide toutes les mesures enregistrées.

Type 2 — Cellule de pesée creuse : le moniteur d'ancrage à tige traversante

La cellule de pesée creuse présente une conception annulaire avec une durée de vie de 50 ans.

Chemin de chargement: Le capteur comporte un corps annulaire ou en forme d'anneau avec un alésage central. Une tige, un boulon ou un tendon traverse cet alésage sans jamais entrer en contact avec la paroi interne. L'écrou de structure ou plaque d'ancrage prend directement appui sur la face annulaire. Le corps de l'anneau se comprime uniformément sur sa circonférence et plusieurs accords VW font la moyenne du signal sur l'ensemble de l'anneau.

Applications: Les applications courantes incluent la surveillance des ancrages précontraints et des boulons d’ancrage. Il mesure efficacement la force des câbles dans les ponts et les murs de soutènement. Les ingénieurs s’en servent pour surveiller la force d’ancrage des barrages et des centrales hydroélectriques. Il est idéal pour le suivi de rénovation sur des structures existantes car il ne nécessite aucun démontage de l’élément structurel.

Spécifications clés: Les capacités standard vont de 500 à 8 000 kN, bien que des modèles personnalisés restent disponibles. Il utilise une configuration de mesure de 3 à 6 accords. La durée de vie conçue s'étend sur 50 ans. Cette longévité repose sur un corps en acier élastique traité pour la stabilité en plusieurs étapes, des fils VW à ultra haute résistance et un soudage d'ancrage aux normes internationales. La puce HAT intégrée enregistre activement 800 enregistrements de mesures. Il détient une double certification sous GB/T 13606-2007 et DL/T 269-2022. Cette dernière est une norme d’ingénierie hydraulique strictement obligatoire pour la conformité des barrages et des projets hydroélectriques.

Limite dure: La géométrie annulaire nécessite une tige traversante correctement dimensionnée. Placer une cellule creuse dans un empilement de compression plat sans élément traversant produit un champ de contraintes non uniforme et génère des lectures très peu fiables.

4. Type 3 — Compteur de charge de force axiale : mesure de la force du câble et de la jambe de force au fil du temps

Le dynamomètre axial occupe une niche de mesure distincte entre les cellules pleines et creuses.

Chemin de chargement: Le capteur se fixe directement ou se serre autour d'un élément structurel allongé. Il mesure activement la composante de la force axiale le long de l'axe principal de l'élément. La conception isole délibérément la force axiale de tout moment de flexion. Une cellule de compression standard ne peut pas fournir cette capacité d'isolation critique.

Applications: Il permet une surveillance à long terme de la force des câbles dans les ponts à haubans, les ponts suspendus et les systèmes avancés de stabilisation des pentes. Il surveille la force des entretoises et des attaches dans les murs de soutènement et les excavations profondes. Il détecte également la relaxation des précontraintes et la redistribution des charges dans les structures supportées par des câbles au cours de leur durée de vie opérationnelle.

Spécifications clés: Le capteur utilise une détection par corde vibrante associée à une puce intelligente HAT intégrée. Les acheteurs peuvent sélectionner soit une sortie VW conventionnelle, soit des variantes de sortie numérique intelligente RS485. La sélection dépend simplement de la longueur des câbles et du fait que le site utilise ou non une collecte de données automatisée.

Pourquoi ce type est important: Dans les structures supportées par des câbles, la redistribution progressive des charges provoquée par la fatigue du câble ou la détérioration des ancrages reste invisible à l'inspection visuelle de routine. Le compteur de force axiale génère des données de tendance quantitatives. Ces données indiquent précisément aux ingénieurs quand un câble approche de son seuil de remplacement des années avant qu'un défaut visible n'apparaisse sur la structure.

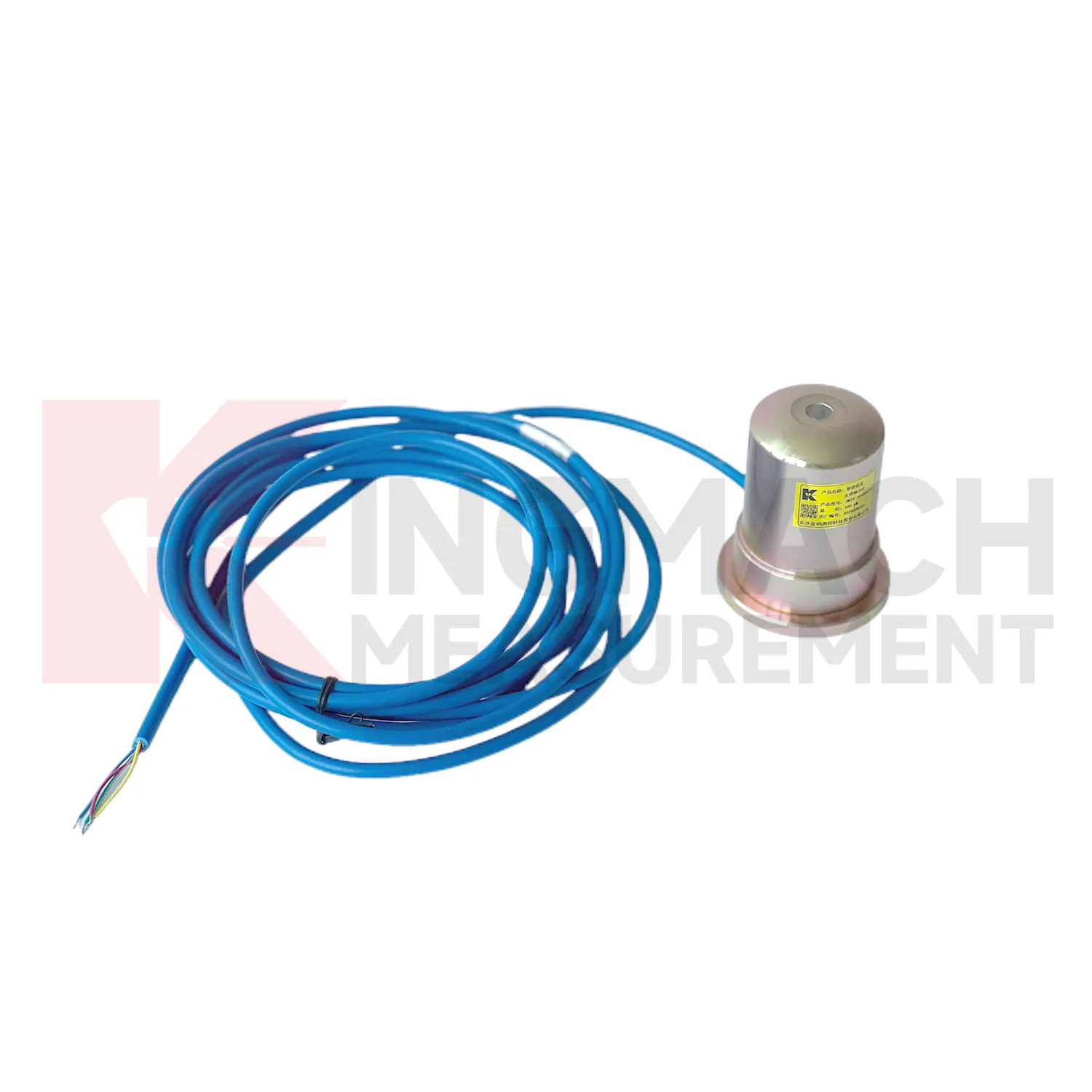

5. Type 4 — Compteur de force axiale intelligent pour coffrage : sécurité de charge en phase de construction

Le mesureur de force axiale intelligent pour coffrage s'adresse à une phase de projet et à un profil d'utilisateur complètement différents.

Chemin de chargement: Il utilise le même principe de mesure de la force axiale que le modèle JMZX-38. Cependant, les ingénieurs ont optimisé cette version spécifiquement pour les étais de coffrage temporaires, les étaiements et les étaiements. Les équipes de chantier installent et retirent le capteur à plusieurs reprises au fur et à mesure que la construction avance progressivement sur différents étages ou sections.

Applications: Il permet une surveillance active de la charge des étais de coffrage en béton lors de coulées importantes. Il assure la surveillance des forces d’étaiement dans les excavations profondes situées à côté de structures existantes vulnérables. Il assure également une surveillance essentielle des étaiements des ponts et des structures surélevées pendant leur phase de construction.

Pourquoi la surveillance des phases de construction est importante: Les défaillances des coffrages et des étaiements comptent parmi les causes les plus courantes d’effondrement structurel mortel lors de la construction d’un bâtiment. Les données de force axiale en temps réel dans les étais de support identifient instantanément une redistribution dangereuse de la charge. Cette redistribution dangereuse provient souvent d'une mise en place inégale du béton, de lourdes charges de grues adjacentes ou d'un tassement soudain des fondations. Le capteur détecte ces anomalies bien avant que la structure n’atteigne un seuil de défaillance catastrophique.

Avantage clé: Le fabricant a spécialement conçu ce capteur pour des cycles d'installation incroyablement rapides et une manipulation extrêmement robuste sur les chantiers de construction actifs. La sortie intelligente HAT permet un affichage en temps réel directement sur site sans nécessiter un système d'enregistrement de données dédié.

6. Type 5 — Cellule de pression de terre : mesure des contraintes de contact distribuées avec le sol

Les cellules de pression de terre résolvent un problème de mesure complexe qu'aucun autre type de capteur ne peut résoudre.

Le problème de la mesure: Le sol applique une contrainte de contact répartie sur une large surface, plutôt que d'agir comme une charge ponctuelle singulière. Une cellule de pesée conventionnelle placée en un seul point ne lit que la contrainte hautement localisée exactement à ce point. Cette lecture locale peut être nettement supérieure ou inférieure à la véritable charge structurelle moyenne. La cellule de pression de terre présente une face plate exceptionnellement grande. Cette grande face fait efficacement la moyenne des concentrations de contraintes causées par de fortes variations de taille des particules, une non-uniformité du compactage et un regroupement aléatoire des agrégats.

Deux variantes:

Le JMZX-50XXAT sert de modèle standard. Il surveille activement les murs de soutènement, les structures souterraines, les revêtements de tunnels, les remblais et les dalles de fondation. Il mesure précisément la façon dont le sol ou les matériaux de remblai chargent la structure pendant toute la durée de vie de la surveillance.

Le JMZX-51XXAT est le grand modèle conçu pour les applications à forte charge. Les ingénieurs déploient ce modèle dans les remblais de barrages majeurs, les caissons de grand diamètre et les zones de remplissage structurel fortement chargées. Dans ces environnements extrêmes, la surface frontale de la cellule standard sous-représenterait considérablement la véritable répartition des contraintes en profondeur.

Variante de suffixe ATM intelligent: Cette variante comprend une puce HAT intégrée pour une correction de température entièrement automatisée et une sortie numérique fiable. Cette technologie reste absolument indispensable pour les cellules enterrées en profondeur qui nécessitent de longs parcours de câbles. Cela est également essentiel sur les sites soumis à des interférences électromagnétiques élevées dues à de lourdes pompes d'assèchement ou à des équipements d'excavation actifs.

Remarque d'installation critique: Les techniciens doivent explicitement orienter la face de la cellule perpendiculairement à la direction principale de contrainte principale. Une cellule installée selon un angle incorrect mesure une composante de contrainte non pertinente plutôt que la contrainte spécifique que le concepteur avait l'intention de surveiller. Cette erreur reste l’une des erreurs d’application incorrecte des cellules de pression de terre les plus courantes sur le terrain.

7. Types 6 — Surveillance de la pression des fluides : piézomètre et compteurs de niveau d'eau

L'eau et la pression interstitielle fonctionnent comme des forces physiques par unité de surface. Leur mesure est essentiellement une mesure par cellule de pesée appliquée directement à un milieu fluide. Ce processus repose sur le principe physique identique mais utilise un élément élastique différent et une géométrie de détection distincte.

Sous-type A — Piézomètre intelligent à corde vibrante (JMZX-55XXHAT): Cet instrument mesure la pression interstitielle et la hauteur dynamique de la nappe phréatique dans les forages et les bornes-fontaines à l'aide d'une détection VW éprouvée. Les ingénieurs le conçoivent pour une installation permanente intégrée en profondeur dans les formations géotechniques telles que les fondations de barrages, les remblais, les pentes et les radiers de tunnels. Il dispose d'une puce HAT intégrée avec compensation automatique de la température et sortie numérique RS485. Il s’agit du premier choix absolu lorsque les équipes enterrent ou cimentent le capteur en place de manière permanente pour une surveillance sur des années, voire des décennies. L’augmentation de la pression interstitielle agit souvent comme le premier précurseur mesurable d’une instabilité catastrophique des pentes ou d’une rupture des fondations du barrage. Cet avertissement critique apparaît dans les données des jours ou des semaines avant qu'une déformation visible de la surface ne se produise.

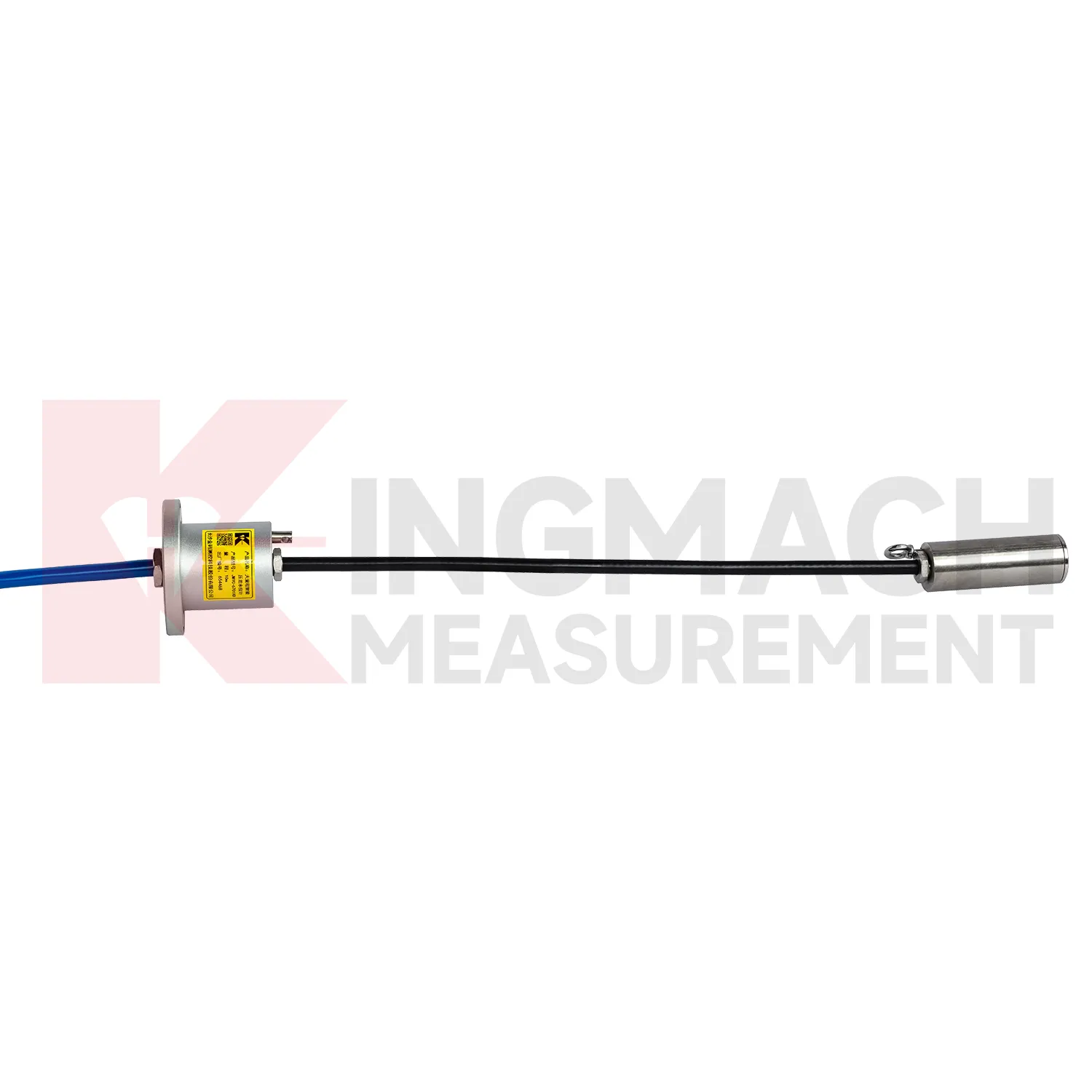

Sous-type B — Compteur de niveau d'eau à pression différentielle intelligent à large plage (JMYC-67XXAD): Ce capteur hautement spécialisé mesure la pression d’infiltration profonde et le niveau d’eau précis. Les équipes l'installent dans des tubes piézométriques préinstallés, des sorties de tuyaux de décompression et des forages de fondations souples. Il utilise une technologie avancée de pression différentielle associée à un câble ventilé. Ses dimensions compactes de φ24 mm × 71,5 mm garantissent qu'il est suffisamment petit pour être abaissé en douceur dans n'importe quel tube d'observation standard. Il offre une résolution exceptionnelle de 0,1 mm et une précision de 0,2 % FS. Il fonctionne sur une sortie numérique RS485 (DC 9-24 V) et fonctionne sur une plage de température de −20°C à +80°C. Les ingénieurs choisissent ce modèle lorsqu'une installation nécessite strictement une résolution inférieure au millimètre du niveau d'eau dans un tube et que le site possède déjà une alimentation filaire ainsi qu'une infrastructure de données RS485.

Sous-type C — Compteur de niveau d'eau à pression différentielle intégré à large plage avec 4G (JMYC-67XXAWL): Ce modèle représente la variante ultime de déploiement autonome sur le terrain. Il intègre de manière transparente un DTU sans fil 4G, une batterie au lithium non rechargeable haute capacité de 3,6 V/38 Ah et un écran d'application mobile dédié dans une unité très compacte de 85 mm × 85 mm × 106 mm. Il offre une résolution fiable de 1 mm et une précision stricte de ±0,1 % FS. Il détient la certification officielle selon les normes GB/T 11828.2-2022. La durée de vie de la batterie s'étend de 5 mois à intervalles rapides de 20 minutes à bien plus de 3 ans à intervalles de 6 heures. C'est le choix idéal pour les stations de surveillance hydrologique sans surveillance, la surveillance à distance des réservoirs et les vastes réseaux d'observation des eaux de surface et souterraines où le réseau électrique traditionnel et les infrastructures de câbles restent totalement indisponibles.

Tableau de décision de sélection de produits

Dans le cadre des grands programmes de sécurité des barrages, les équipes d’ingénierie déploient régulièrement les trois types de pression de fluide simultanément. Ils placent des piézomètres VW en profondeur dans le rideau d'injection de fondation. Ils installent des compteurs de niveau d'eau RS485 en toute sécurité à l'intérieur des tubes piézométriques de la galerie d'inspection. Enfin, ils positionnent des limomètres 4G précisément au niveau des stations de jaugeage des réservoirs de surface. Chaque capteur distinct dessert un point de mesure très spécifique au sein du même réseau complet de surveillance de la sécurité.

8. CHAPEAU conventionnel ou intelligent : la décision pour chaque type

Chaque type basé sur VW mentionné précédemment est disponible en variantes de HAT intelligents conventionnelles et avancées.

La sortie VW conventionnelle produit un signal de fréquence brut. Ce signal brut nécessite absolument une unité de lecture externe ou un enregistreur de données dédié pour convertir méticuleusement la fréquence en unités techniques utilisables. Il offre le coût unitaire initial le plus bas et bénéficie d'une fiabilité éprouvée établie sur plusieurs décennies. Il représente le bon choix pour les petits nombres de capteurs, les câbles courts et les sites plus anciens qui possèdent déjà une infrastructure de lecture VW existante.

La sortie Smart HAT utilise une puce intégrée qui fournit des valeurs numériques RS485 entièrement calibrées directement à l'utilisateur. Cela élimine tout besoin de conditionnement de signal intermédiaire. La compensation de température se produit automatiquement. Le stockage intégré met efficacement en mémoire tampon les données critiques si la connexion de l'enregistreur principal est interrompue ou interrompue. C'est le bon choix pour les grands réseaux de capteurs dépassant 20 instruments. En prenant comme exemple un projet comportant 50 capteurs sur 10 ans, la solution Smart HAT, par rapport à un système autonome traditionnel, peut permettre de réaliser des économies d'environ 30 à 40 % sur les canaux de câblage et d'enregistreur de données, de réduire les coûts de maintenance et de déplacement sur site d'environ 50 %, et de réduire les coûts totaux du cycle de vie de 20 à 25 %.

Les compteurs de niveau d'eau à pression différentielle de la série JMYC sont intrinsèquement intelligents. Aucune variante conventionnelle n'existe pour ces instruments spécialisés. Le JMYC-67XXAD produit la norme RS485 pour les systèmes automatisés filaires. Le JMYC-67XXAWL produit une 4G fiable pour un déploiement entièrement sans fil et sans surveillance. Le choix entre eux dépend strictement de l’infrastructure du site plutôt que des capacités principales des capteurs.

Même si les capteurs intelligents coûtent plus cher par unité au départ, ils réduisent considérablement le coût total de possession. Ils minimisent le nombre de canaux nécessaires pour l'enregistreur de données, simplifient le câblage complexe et réduisent considérablement la fréquence des visites de maintenance. Dans un système de surveillance de barrage standard doté de 50 capteurs, les économies sur les coûts du cycle de vie à long terme sur un programme de 10 ans dépassent généralement de loin la prime initiale initiale.

Le bon type est défini par la force, pas par le catalogue

Chacun des neuf produits distincts de cette gamme complète existe parce qu'une configuration de force très spécifique existe dans les projets d'ingénierie réels. Le type correct n’est jamais une simple préférence de produit ; cela reste une nécessité géométrique absolue. Les programmes sérieux de surveillance des structures déploient régulièrement trois à cinq types différents simultanément. Une image complète de la sécurité structurelle nécessite par nature plusieurs paramètres de mesure, et pas seulement plusieurs capteurs en double du même type.

Avez-vous déjà identifié votre type de structure porteuse ?

[ Voir les cellules de pesée solides/creuses ] · [ Voir la série de cellules de charge axiales ] · [ Voir la série Pression de terre / Piézomètre ] · [ Voir les systèmes de surveillance du niveau d'eau ] · [ Contacter le consultant technique Kingmach → ]
