Cellule de pesée solide ou creuse : un guide complet de sélection technique (chemins de force, applications typiques et exigences de certification)

Le choix entre un capteur de pesée solide ou un capteur de pesée creux est une véritable décision d'ingénierie. Il ne s’agit pas d’une bataille sur les fonctionnalités du produit. La différence fondamentale réside dans la manière dont la force est introduite dans le capteur. Ce chemin de charge détermine où chaque type fonctionne de manière fiable et où il échouera inévitablement. Cet article sert d’outil de décision. Cela fonde la comparaison sur une logique d’ingénierie plutôt que sur une préférence de marque. Nous commencerons par ce qu’est réellement chaque capteur. Les mots « solide » et « creux » décrivent la forme, mais ne décrivent pas la fonction.

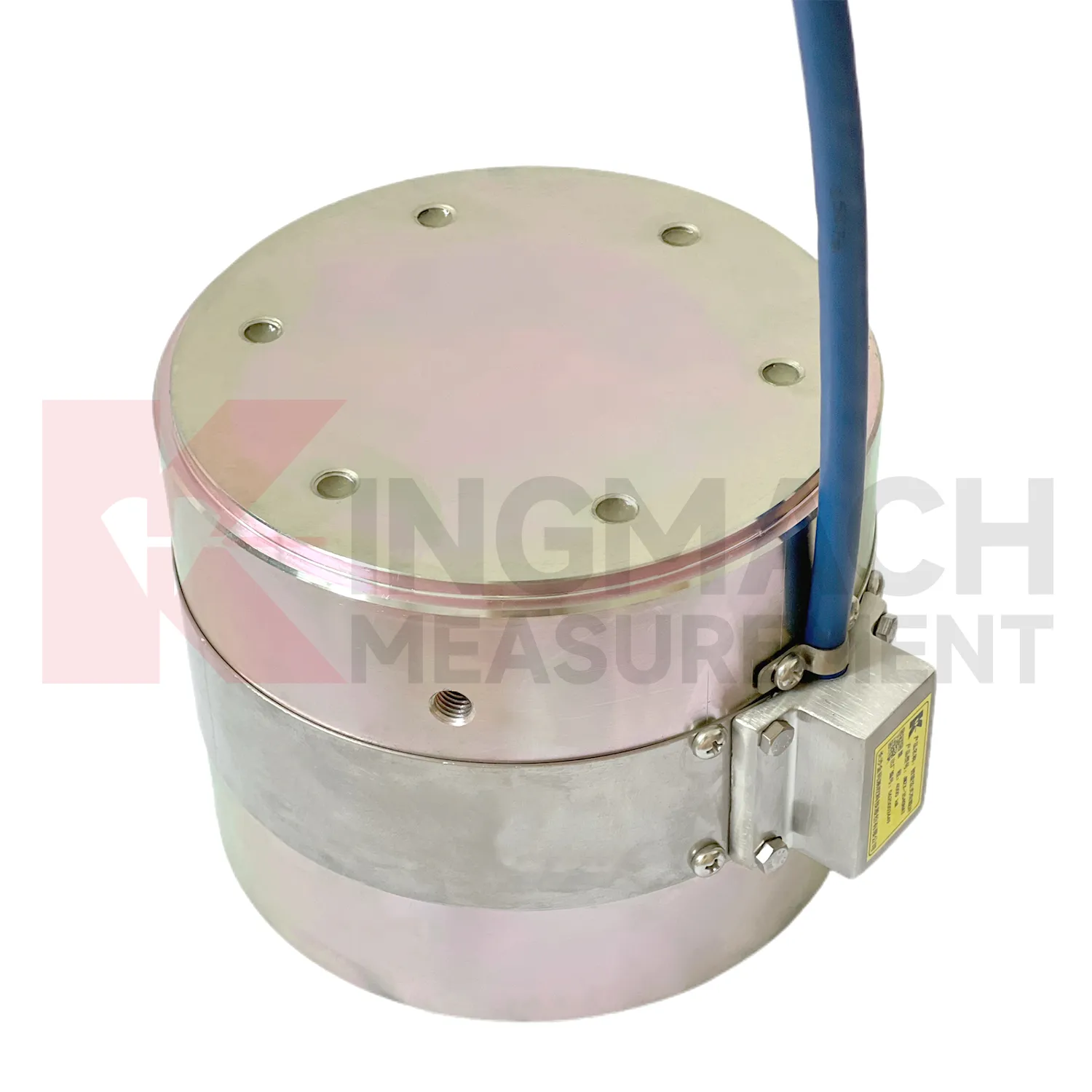

1. Qu'est-ce qu'une cellule de pesée solide et comment mesure-t-elle la force ?

Les ingénieurs savent déjà à quoi ressemble un cylindre. Ce qu’ils doivent vraiment comprendre, c’est le cheminement de la charge à travers un corps solide. Une cellule de pesée solide présente une architecture de base basée sur un élément de compression cylindrique à corps solide. Le corps en acier élastique se déforme uniformément sous une charge de compression axiale. Des cordes de fil vibrant intégrées se trouvent à l’intérieur du corps. Ces cordes détectent la micro-déformation comme un changement de fréquence distinct.

La logique du chemin de chargement est simple. La charge pénètre dans la surface d'appui supérieure. Il traverse toute la section transversale de l'élément élastique. Enfin, il sort par la surface d'appui inférieure. La cellule elle-même devient un insert structurel. Il porte la charge physique.

La conception multi-cordes fait la moyenne des lectures sur plusieurs points de mesure à l’intérieur du corps. Les gammes de capacité inférieure utilisent une conception à 3 cordes. Les gammes de capacité plus élevées nécessitent une conception à 6 cordes. Cette moyenne multi-chaînes donne le Série Kingmach JMZX-34XX/35XX/36XXHAT sa précision de 0,5% FS. Il maintient cette précision sur une plage massive de 1 000 à 10 000 kN, malgré des environnements d'exploitation exigeants.

L'appareil intègre une puce intelligente HAT. Cette puce intelligente stocke nativement le coefficient d’étalonnage. Il corrige automatiquement la température via une thermistance intégrée. Il enregistre également jusqu'à 600 enregistrements de mesures. Le capteur mémorise son propre historique même sans enregistreur de données connecté.

La plage de fonctionnement s'étend de −30°C à +80°C. De plus, la cellule solide offre une tolérance de surcharge allant jusqu'à 300 à 400 % de sa capacité nominale avant une panne catastrophique. Cela offre une marge de sécurité très significative. Une surcharge accidentelle soudaine constitue un risque très réel lors des essais de pieux et des applications d'appui de pont.

[Voir les spécifications complètes de la cellule de charge solide Kingmach JMZX-35XXHAT]

2. Qu'est-ce qu'une cellule de pesée creuse et qu'est-ce qui la différencie structurellement ?

Une cellule de pesée creuse est également connue sous le nom de cellule de pesée annulaire. L'architecture du noyau repose sur un corps annulaire (en forme d'anneau) avec un alésage central. L'élément structurel passe par le centre de la cellule. Cet élément peut être une tige d'ancrage, un câble ou un boulon. La charge est transférée de l'écrou de l'élément structurel directement à la face annulaire de la cellule. La charge ne pénètre pas dans la paroi du forage elle-même.

La logique du chemin de charge diffère entièrement de celle d'une cellule solide. La charge entre par la surface d'appui annulaire. Le corps de l'anneau se comprime uniformément sur sa circonférence. Plusieurs cordes de fil vibrant sont disposées autour de l’anneau. Ces chaînes font la moyenne du signal de compression. Cette conception multi-cordes compense puissamment les charges excentriques mineures. Une conception à corde unique ne peut tout simplement pas supporter des charges inégales.

Cette conception multi-accords utilise trois accords dans les gammes inférieures. Il progresse jusqu'à six cordes pour la plage de 4 000 à 8 000 kN. Cette architecture spécifique permet au Cellule de charge creuse JMZX-3XXXHAT à installer sur une tige d'ancrage dynamique sans démontage. La tige s’enfile simplement. L'écrou prend appui sur la face de l'alvéole. La surveillance commence immédiatement.

La cellule creuse présente une durée de vie nominale de 50 ans. Le corps en acier élastique subit un traitement de stabilité en plusieurs étapes avant de quitter l'usine. Les cordes vibrantes internes sont en acier à ultra haute résistance. Les techniciens ancrent ces fils en utilisant une technologie de soudage conforme aux normes internationales. Ce ne sont pas des revendications de spécifications de base. Il s’agit de décisions de conception vitales qui comptent profondément dans les programmes de sécurité des barrages sur 20 ans.

Cette cellule possède une double certification GB/T 13606-2007 et DL/T 269-2022. La deuxième norme est spécifique à l’ingénierie hydraulique et énergétique. Cela en fait le seul choix correct pour la surveillance des barrages et des ancrages hydroélectriques.

[Voir les spécifications techniques de la cellule de pesée creuse JMZX-3XXXHAT]

3. Spécifications côte à côte : ce que signifient réellement les chiffres

Attribut	Cellule de charge solide (JMZX-35XXHAT)	Cellule de charge creuse (JMZX-3XXXHAT)	Ce que cela signifie dans la pratique
Plage de capacité	1 000 à 10 000 kN	500 à 8 000 kN (personnalisé disponible)	Le point d'entrée inférieur de 500 kN de la cellule creuse convient aux tiges d'ancrage plus petites. Une cellule solide serait ici trop spécifiée. Pour les applications de test de fondations sur pieux de très haute capacité dépassant 8 000 kN, Kingmach peut fournir des solutions personnalisées de cellules de pesée solides JMZX-36XXHAT. N'hésitez pas à contacter notre équipe technique pour plus d'informations.
Résolution	0,1 kN (Tous les modèles)	0,1 à 1 kN (varie selon le modèle)	La résolution constante de 0,1 kN de la cellule solide facilite les tests de précision des pieux. La résolution de 1 kN de la cellule creuse est acceptable car les charges surveillées sont proportionnellement importantes.
Capacité de mémoire	600 enregistrements	800 enregistrements	Le stockage embarqué plus grand de la cellule creuse reflète son profil de déploiement de plus longue durée pour une surveillance sur plusieurs décennies.
Certifications	GB/T13606-2007	GB/T 13606-2007 et DL/T 269-2022	La norme d'ingénierie hydraulique supplémentaire (DL/T 269-2022) garantit le strict respect des projets dans les environnements de barrage.
Durée de vie de conception	Non spécifié (dépendant de l'application)	50 ans	La cellule creuse est conçue pour une surveillance permanente. La cellule solide est couramment utilisée dans les phases de tests temporaires.

Ces chiffres offrent d’excellents conseils. Cependant, la question la plus révélatrice est de savoir quelle est la véritable place de chaque type dans un projet réel.

4. Où les cellules de pesée solides fonctionnent le mieux – et pourquoi

Cette section explique pourquoi le chemin de charge spécifique de la cellule solide en fait le bon choix. Nous étudions le raisonnement, pas seulement le catalogage des fonctionnalités.

Essais de charge de pieux: La cellule de pesée solide pour les tests de pieux est parfaitement adaptée. La cellule solide se trouve directement entre la tête de pieu et le cric de chargement. La charge de test complète traverse directement le corps de la cellule. La capacité du solide à supporter structurellement la charge est ici absolument essentielle. Sa capacité massive allant jusqu'à 10 000 kN couvre les pieux forés de plus grand diamètre dans les fondations de ponts.

Surveillance des sièges d'appui des piliers de pont: La cellule agit comme un insert structurel au sein de la pile de roulements. Il doit supporter indéfiniment d’immenses charges de conception tout en les mesurant activement. La géométrie de compression du corps solide gère cela parfaitement. Les dimensions de référence des cellules de pesée solides Kingmach correspondent parfaitement aux dimensions standard des plaques d'appui dans les codes de conception des ponts.

Mesure de force du vérin hydraulique: Les opérations de post-tension nécessitent une surveillance stricte. La cellule solide se trouve sous le cric. Il mesure la force appliquée en temps réel. Cela vérifie que la précontrainte de conception est effectivement réalisée sur site. Les ingénieurs ne peuvent pas simplement se fier aux calculs de pression des vérins.

Suivi de charge des travaux temporaires: Les équipes de construction surveillent les coffrages, les étaiements et les étaiements. Le programme de surveillance se termine lorsque la structure est terminée. L'équipe retire l'instrumentation. La tolérance élevée aux surcharges de la cellule solide en fait un choix robuste et réutilisable pour les travaux difficiles en phase de construction.

Pourquoi il échoue sur les applications à tige traversante: Une cellule solide n'a pas d'alésage central. Il ne peut pas être emmanché sur une tige ou un câble. Les ingénieurs ne peuvent pas l’adapter facilement. La création d'embouts personnalisés introduit immédiatement un chargement excentrique. Cela compromet directement la précision des mesures et détruit les données.

[Voir les applications réelles des produits Kingmach dans des types de projets spécifiques]

5. Où les cellules de pesée creuses fonctionnent le mieux – et pourquoi

La cellule creuse n’est pas simplement une cellule solide modifiée. C'est un instrument fondamentalement différent. Il est optimisé pour une géométrie de chargement totalement différente.

Surveillance des câbles d'ancrage et des tendons précontraints : les applications de cellules de pesée creuses brillent ici. La tige ou le câble s'enfile doucement dans l'alésage central. L'écrou ou la plaque d'ancrage prend appui à plat sur la face annulaire. La cellule mesure la force de précontrainte réelle dans le tendon. Il ne mesure pas l'entrée jack. Il mesure la force réelle exercée dans l'élément structurel après verrouillage et au fil du temps.

Surveillance des boulons d'ancrage et des ancrages au sol : les tunnels, les pentes et les murs de soutènement dépendent des boulons d'ancrage. La cellule creuse se trouve au niveau de la tête du boulon lors de l'installation initiale. Il y reste pendant toute la durée de vie de la structure. Sa durée de vie nominale de 50 ans correspond à la durée du programme de surveillance à long terme. Les modèles de plus petit diamètre correspondent avec précision aux dimensions standard de la tête des boulons à roche.

Surveillance des barrages et des ancrages hydroélectriques : La certification DL/T 269-2022 est strictement obligatoire pour les normes chinoises d'ingénierie hydraulique. Il s’agit d’une exigence de conformité rigide. La double certification de la cellule creuse répond à cette nécessité légale. La cellule solide ne répond pas à cette norme hydraulique spécifique.

Surveillance des haubans et des suspensions de pont : les programmes de surveillance des rénovations ciblent souvent les ponts existants. Le facteur de forme annulaire permet une installation facile sur les câbles existants. Les techniciens n’ont besoin d’accéder qu’à l’extrémité de l’ancre. L'installation ne nécessite aucune découpe de l'élément structurel. C’est souvent le facteur décisif pour les ingénieurs achats.

Pourquoi il échoue dans les applications de roulements simples : La cellule creuse présente une géométrie annulaire. Cette forme concentre naturellement la charge sur la face étroite du roulement à bague. Le placer à l’intérieur d’un empilement de roulements plats sans tige traversante correctement dimensionnée introduit un champ de contraintes non uniforme. Le capteur lit correctement cette contrainte, mais la lecture ne représente pas la véritable charge du roulement.

[Voir les applications réelles des produits Kingmach dans des types de projets spécifiques]

6. Logique d'installation : ce que chaque type exige de l'équipe du site

Les exigences d’installation déterminent en fin de compte où les projets réussissent ou échouent. Les deux types de cellules de pesée à corde vibrante exigent une grande précision de la part de l’équipe du site.

Exigences d'installation de cellules solides : Les surfaces d'appui plates et parallèles ne sont absolument pas négociables. Une simple irrégularité de surface de 1 mm sur une face de cellule de 200 mm de diamètre détruit les données. Il introduit une charge excentrique massive et mesurable. Les équipes doivent utiliser des rondelles de siège sphériques comme pratique standard. Les techniciens doivent vérifier le bon alignement avec l’axe de charge avant d’appliquer la toute première charge.

Exigences d'installation des cellules creuses : le jeu entre l'alésage et la tige doit correspondre exactement à la tolérance spécifiée. La tige centrale ne doit jamais toucher la paroi intérieure de l'alésage sous charge. Les techniciens effectuent l'installation au niveau de la tête d'ancrage avant que l'écrou ne soit tendu. La réinstallation après mise sous tension est pratiquement impossible. L'équipe devrait déstresser complètement toute l'ancre pour corriger une erreur.

Planification de la continuité du signal : les deux types de cellules de pesée utilisent l'architecture intelligente HAT. Ils fournissent une excellente sortie numérique longue distance. Cependant, les techniciens doivent planifier le routage des câbles du capteur à l'enregistreur de données lors de l'installation. Ils ne peuvent pas facilement adapter les câbles. Les chemins de câbles enterrés et sous-marins nécessitent des câbles blindés lourds. Ils exigent également des boîtes de jonction étanches strictement adaptées à la profondeur d'installation exacte.

Le risque partagé : les deux types de cellules restent très vulnérables aux erreurs précoces. Les erreurs commises lors de l'installation ne peuvent être corrigées ultérieurement sans une intervention physique sévère. Réaliser une installation précise du premier coup n'est pas une ingénierie excessive. C'est la seule option.

7. Liste de contrôle de décision : cinq questions qui mènent au bon choix

Les ingénieurs sont confrontés à des délais serrés. Utilisez cet outil de décision concis pour guider votre stratégie d’approvisionnement.

Question 1 — Y a-t-il un élément structurel (tige, câble, boulon) qui doit traverser le capteur ?
Oui : Choisissez creux.
Non : Choisissez solide.

Question 2 — Le capteur supportera-t-il entièrement la charge structurelle ou la détectera-t-il uniquement ?
Doit transporter la pleine charge en interne : choisissez solide.
Détection uniquement (force transférée via la face d'appui) : Choisissez l'un ou l'autre type, en fonction strictement de la question 1.

Question 3 — S'agit-il d'un essai temporaire ou d'une installation de surveillance permanente ?
Phase temporaire d’essai / construction : Choisir le solide.
Programme SHM permanent/à long terme : Choisissez creux (présente une durée de vie de 50 ans).

Question 4 — Le projet relève-t-il des normes du génie hydraulique ou du secteur électrique ?
Oui : Choisissez creux (certifié DL/T 269-2022).
Non : les deux types satisfont à la norme générale GB/T 13606-2007.

Question 5 — Quelle est la capacité de surveillance requise ?
En dessous de 500 kN : Choisissez creux (modèles d'entrée de gamme disponibles).
10 000 kN ou plus : choisissez solide (le creux atteint normalement 8 000 kN standard, bien que des options personnalisées existent).

Note de clôture sur la liste de contrôle : si deux questions ou plus orientent votre équipe dans des directions opposées, faites une pause immédiatement. Votre candidature nécessite un examen spécialisé. Kingmach fournit des configurations personnalisées pour gérer les exigences hybrides complexes.

La géométrie de l'application décide de la géométrie du capteur

Les capteurs de pesée solides et les capteurs de pesée creux ne sont jamais des produits concurrents à des niveaux de prix différents. Ce sont des instruments fondamentalement complémentaires conçus pour des chemins de charge totalement différents. La géométrie unique du projet détermine toujours quel capteur est correct.

De nombreux projets à grande échelle nécessitent les deux types simultanément à différents points de surveillance. Un programme de pont complexe pourrait utiliser des cellules pleines en toute sécurité au niveau des sièges d'appui, tout en déployant simultanément des cellules creuses au niveau des ancrages des haubans.

Vous n'êtes toujours pas sûr de la bonne solution pour votre projet ? Remplissez le formulaire de consultation technique ci-dessous et les ingénieurs Kingmach vous fourniront des recommandations de sélection personnalisées dans les 24 heures. [Voir la page produit de la cellule de charge solide] · [Voir la page produit de la cellule de charge creuse] · [Télécharger la fiche technique complète (PDF)]
