Cellules de pesée creuses pour la surveillance des câbles de pont et des ancrages : guide de sélection et spécifications

Les ponts à haubans, les tabliers en béton précontraint et les ancrages de barrages reposent sur une tension précisément calibrée pour maintenir l'intégrité structurelle. Des écarts aussi minimes que cinq pour cent peuvent accélérer la rupture par fatigue. Ils peuvent également déclencher une surcharge structurelle soudaine et catastrophique. Les méthodes traditionnelles de mesure de force impliquent des manomètres à vérin et des tests de décollage périodiques. Ces méthodes sont intermittentes et demandent beaucoup de main d’œuvre. De plus, ils sont totalement inadaptés à une surveillance permanente et à long terme de l’état des structures. Cette lacune dans la surveillance rend les infrastructures critiques vulnérables.

La cellule de pesée creuse apporte une solution élégante et permanente à ce problème. Également connu sous le nom de cellule de pesée traversante ou annulaire, ce capteur s'adapte directement sur le boulon, le tendon ou la tige d'ancrage. Il mesure la force de compression en continu sans interrompre le système structurel. Cet article explorera les principes de fonctionnement et les avantages technologiques de ces capteurs. Il couvrira également la sélection des modèles, les applications clés, l'intégration du système et les critères d'approvisionnement critiques.

Comment fonctionne réellement une cellule de pesée creuse à corde vibrante : la conception annulaire à plusieurs cordes expliquée

Les ingénieurs doivent comprendre le fonctionnement réel d’une cellule de pesée creuse à corde vibrante pour la spécifier correctement. L'appareil repose sur un corps annulaire robuste. Cet anneau en acier élastique subit un traitement de stabilité rigoureux en plusieurs étapes. Il répartit uniformément la charge de compression sur sa circonférence. Cette conception annulaire élimine les erreurs de chargement excentriques qui affectent fréquemment les cellules de pesée à plaque plate lors d'installations mal alignées.

À l’intérieur de cet anneau, les fabricants utilisent un agencement de cordes vibrantes multi-cordes. En fonction de la capacité, le capteur utilise des configurations de cordes à trois, quatre ou six cordes. Ces multiples cordes font la moyenne des lectures de contrainte sur toute la section transversale de l'anneau. En raison de cette disposition, la série JMZX-3XXXHAT signale des charges avec une résolution très sensible de 0,1 à 1 KN, même avec une capacité massive de 8 000 KN à pleine échelle.

Le mécanisme central est le principe même de la corde vibrante. Chaque fil d'acier à ultra haute résistance est fixé à l'aide d'un soudage d'ancrage conforme aux normes internationales. La fréquence d'excitation du fil est directement proportionnelle à sa tension. Cette sortie basée sur la fréquence reste totalement insensible aux variations de résistance des câbles et aux interférences électromagnétiques. Cette immunité électrique est essentielle sur les longs parcours de câbles des chantiers de construction civile très fréquentés.

De plus, une puce intelligente intégrée stocke en permanence les facteurs d'étalonnage uniques du capteur. La puce peut enregistrer jusqu'à 800 enregistrements de mesures, y compris les horodatages, les températures et les valeurs de correction du zéro. Cette fonctionnalité permet aux ingénieurs d'effectuer une vérification de l'étalonnage sur site sans renvoyer l'unité à l'usine. Enfin, un capteur de température intégré assure une correction automatique de la température à chaque cycle de mesure. Cela élimine les fausses lectures induites par la chaleur dans les installations extérieures ou enterrées.

Fil vibrant, jauge de contrainte ou hydraulique : pourquoi la cellule creuse VW gagne en matière de surveillance civile à long terme

Les acheteurs comparent souvent les cellules de pesée creuses uniquement sur la base du prix d'achat initial. Cependant, vous devez évaluer le coût total de la surveillance. Cela inclut la dérive zéro à long terme, les exigences de maintenance, les limitations de distance du signal et la fiabilité globale des données.

• Cellules de pesée creuses résistives (feuille): Ces capteurs offrent un coût initial inférieur. Cependant, ils sont très susceptibles de dériver zéro au fil du temps. Ils souffrent également des changements de résistance induits par l'humidité et dépendent fortement des amplificateurs pour les longueurs de câble dépassant 50 mètres. Ils ne conviennent pas à une surveillance permanente sans surveillance.
• Cellules de charge hydrauliques: Ces appareils évitent totalement les problèmes d’interférences électriques. Cependant, ils nécessitent un entretien fréquent des fluides. Ils sont sujets aux fuites dans les installations structurelles encastrées ou confinées. De plus, ils ne peuvent pas transmettre les lectures à des enregistreurs de données distants sans ajouter des transducteurs de pression secondaires.
• Cellules de charge creuses à fil vibrant: Ces capteurs produisent une sortie de fréquence qui reste stable pendant des décennies. Les signaux sont transmis parfaitement sur des câbles kilométriques sans distorsion. Ils ne nécessitent aucun gaz ou fluide d’étalonnage continu. Ils sont entièrement scellés et étanches.

La série JMZX-3XXXHAT bénéficie d'une durée de vie de 50 ans. Pour les projets d'infrastructure dont la durée de vie des actifs est de 20 à 50 ans, la cellule creuse à corde vibrante est la seule technologie pour laquelle le remplacement des capteurs en cours de projet n'est pas une hypothèse de planification requise.

Type de technologie	Stabilité à long terme	Course de câble maximale	Exigence d'entretien	Adéquation intégrée
Résistif (Feuille)	Mauvais (zéro dérive)	< 50 mètres	Modéré (Calibrage)	Faible
Hydraulique	Modéré	N/A (nécessite un transducteur)	Élevé (vérifications de fluides)	Faible (risque de fuite)
Fil Vibrant	Excellent	> 1 000 mètres	Zéro (sans entretien)	Élevé (entièrement scellé)

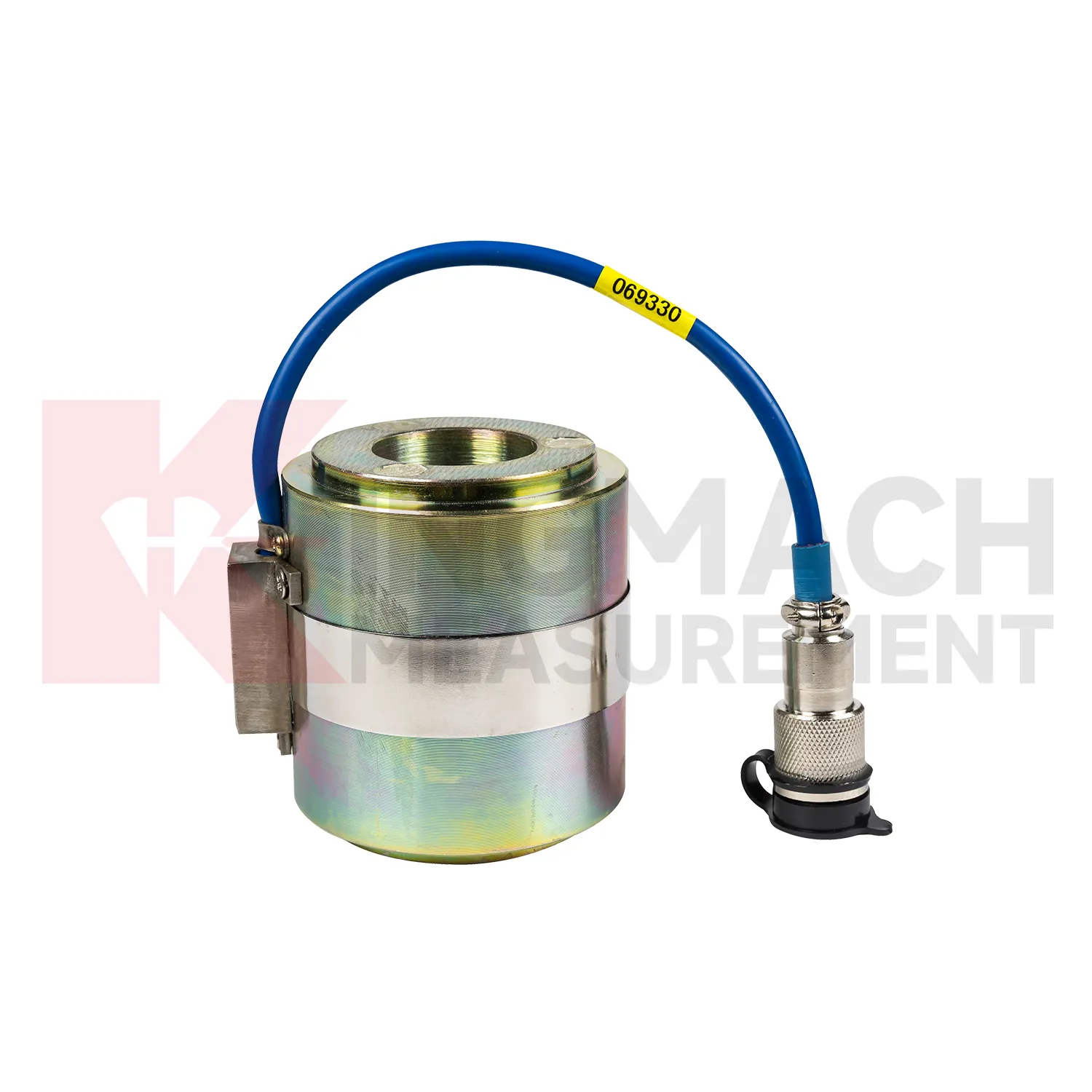

Série JMZX-3XXXHAT : plage de capacité, configuration des cordes et référence dimensionnelle

Les ingénieurs d'approvisionnement ont besoin de spécifications précises pour faire correspondre les capteurs aux niveaux de charge du projet. La série JMZX-3XXXHAT offre une gamme complète de capacités allant de 500 KN à 8 000 KN sur huit modèles standard. Cette vaste gamme couvre tout, depuis les ancrages simples jusqu'aux câbles de pont à haubans massifs.

Le nombre d'accords évolue intelligemment avec la capacité du capteur. Les modèles jusqu'à 2 000 KN utilisent une configuration à trois cordes. Le modèle 3 000 KN utilise quatre cordes. Les modèles évalués à 4 000 KN et plus utilisent six cordes. Cette mise à l'échelle structurelle maintient la précision des mesures à mesure que le diamètre de l'anneau augmente. La sensibilité du capteur est de 0,1 KN au niveau 500 KN. Il atteint une sensibilité de 1 KN pour tous les modèles supérieurs à 1 000 KN. Cette précision répond facilement à l'exigence typique de ±0,1 % trouvée dans les codes de surveillance des câbles structurels.

Ces cellules de pesée présentent une hauteur compacte allant de 90 à 130 millimètres. Ce profil bas s'adapte parfaitement aux têtes d'ancrage standard et aux ensembles de plaques d'appui sans nécessiter de modifications structurelles. Pour les diamètres d'alésage non standard ou les besoins environnementaux uniques, un modèle JMZX-3X00 personnalisé est également disponible.

Tableau de référence du modèle JMZX-3XXXHAT

Modèle	Capacité	Sensibilité	Alésage intérieur (Ø)	Hauteur	Configuration
JMZX-3405AT	500 KN	0,1 KN	70 millimètres	90 millimètres	3-chord
JMZX-3410AT	1 000 KN	1 KN	100 millimètres	90 millimètres	3-chord
JMZX-3520AT	2 000 KN	1 KN	140 millimètres	120 millimètres	3-chord
JMZX-3530AT	3 000 KN	1 KN	170 millimètres	120 millimètres	4-chord
JMZX-3540AT	4 000 KN	1 KN	200 millimètres	130 millimètres	6-chord
JMZX-3550AT	5 000 KN	1 KN	220 millimètres	130 millimètres	6-chord
JMZX-3560AT	6 000 KN	1 KN	240 millimètres	130 millimètres	6-chord
JMZX-3580AT	8 000 KN	1 KN	280 millimètres	130 millimètres	6-chord

Où sont déployées les cellules de pesée creuses : six scénarios d'ingénierie à enjeux élevés

Les ingénieurs déploient des cellules de pesée creuses dans une variété d’environnements à enjeux élevés. Chaque application présente des justifications de sécurité spécifiques et des défis de surveillance à long terme.

• Ponts à haubans et suspendus: Les haubans doivent rester dans une plage de 3 à 5 pour cent de leur tension de conception pour garantir la conformité en matière de durée de vie en fatigue. Les capteurs de pesée à corde vibrante creuse sont installés en permanence au niveau de la zone d'ancrage. Ils fournissent des données continues sur la force des câbles directement aux systèmes de gestion des ponts. Cela remplace complètement les tests de décollage périodiques et coûteux.
• Structures en béton post-contraint: La perte de force des tendons se produit progressivement en raison du fluage, du retrait et de la relaxation des ponts en béton et des structures de confinement nucléaire. Des cellules de pesée annulaires intégrées se trouvent sur la plaque d'appui d'ancrage. Ils suivent l’évolution des forces à long terme. Ces données éclairent directement les futures décisions de remise en tension.
• Ancrages de barrage et de pente: Les boulons d’ancrage et les ancrages injectés stabilisent les culées des barrages et coupent les pentes. Ce sont des éléments de sécurité critiques. Le JMZX-3XXXHAT étanche et résistant à la corrosion convient parfaitement à la surveillance à long terme dans des conditions de sols saturés, enterrés ou submergés.
• Construction ferroviaire et routière: Les murs de soutènement et les murs cloués au sol utilisent des systèmes d’ancrage temporaires et permanents. Ces systèmes nécessitent une vérification précise de la charge lors des tests d'acceptation et pendant le service actif. La cellule de pesée creuse gère les deux tâches comme une seule unité installée.
• Fondations de tours éoliennes: Les techniciens doivent vérifier et surveiller la précontrainte des boulons d’ancrage dans les brides de base des tours d’éoliennes. Les cellules de pesée creuses fournissent une mesure directe et non intrusive. Ils ne nécessitent absolument aucune modification du système de boulons d’ancrage lui-même.
• Systèmes de levage et de grue: Les cellules creuses montées sur manille ou sur chape mesurent les charges dynamiques et statiques dans les équipements de levage lourds. Les dimensions compactes et la sortie numérique sont très appréciées sur ce marché secondaire industriel.

Du capteur au tableau de bord : intégration de cellules de pesée creuses dans un système de données SHM complet

Une seule cellule de pesée creuse est aussi utile que le système de données qui l’entoure. Vous devez intégrer ces capteurs dans un système complet de surveillance de l’état des structures de bout en bout.

• Lecture à la demande: Les unités de lecture à corde vibrante compatibles de Kingmach affichent les valeurs de charge directes en kilonewtons (KN). Ils lisent les facteurs d'étalonnage stockés directement à partir de la puce mémoire du capteur. Vous n'avez pas besoin de tables d'étalonnage papier externes sur le chantier.
• Acquisition de données automatisée: Les enregistreurs de données multicanaux prennent en charge les réseaux de capteurs JMZX-3XXXHAT câblés en bus. Ils offrent des intervalles d'interrogation configurables, des seuils d'alarme et des options de télémétrie à distance comme la 4G, LoRa ou Ethernet. Cela permet une véritable surveillance sans surveillance 24h/24 et 7j/7 d'énormes réseaux de câbles.
• Câbles d'instruments: Les câbles VW blindés Kingmach préservent parfaitement l’intégrité du signal. Ils fonctionnent parfaitement sur des parcours de plusieurs centaines de mètres dans des environnements de construction civile électriquement bruyants.
• Logiciel de visualisation: Les tableaux de bord logiciels en temps réel affichent les tendances de charge et les valeurs corrigées de la température. Ils génèrent des alertes automatiques de surcharge et facilitent l’analyse des tendances historiques. Cela prend directement en charge les évaluations de sécurité structurelle et les flux de travail de maintenance.

La spécification du capteur, de l'enregistreur et du logiciel d'un seul fabricant élimine les risques de compatibilité du micrologiciel. Cela simplifie également considérablement les escalades de support technique sur les projets internationaux.

Spécification et approvisionnement d'une cellule de pesée creuse : six questions que tout acheteur international devrait se poser

Les équipes d’approvisionnement internationales ont besoin d’un cadre objectif pour évaluer les fabricants chinois de capteurs. Vous devez vous poser six questions essentielles lors de l'achat d'une cellule de pesée creuse.

1. Le capteur porte-t-il une certification traçable ?
Vous devez exiger le strict respect des normes telles que GB/T 13606-2007 et DL/T 269-2022. Les capteurs vérifiés par des tiers réduisent considérablement les frictions d’approbation des projets.

2. L'étalonnage est-il directement traçable jusqu'à l'appareil ?
La cellule de pesée creuse Kingmach stocke les constantes d'étalonnage dans une puce intégrée. Cela élimine la dépendance aux documents papier. Il permet une vérification facile sur le terrain avec une unité de lecture standard.

3. Quelle est la durée de vie indiquée ?
Vous devez insister sur un chiffre de vie de conception formellement documenté. La durée de vie nominale de 50 ans du capteur de pesée creux Kingmach doit servir de référence contractuelle, et non pas simplement d'assurance verbale.

4. Le fournisseur peut-il personnaliser le produit ?
Les projets d'infrastructure nécessitent souvent des diamètres d'alésage non standard, des plages de capacité spécifiques ou des types de connecteurs uniques. Un fabricant doté de solides capacités de conception internes répondra en quelques jours plutôt qu’en quelques mois.

5. À quoi ressemble le service après-vente ?
Recherchez une hotline technique 24h/24 et 7j/7 avec un temps de réponse initial d’une heure. Les problèmes complexes doivent être résolus dans les 48 heures. Cette réactivité est essentielle pour les projets d’infrastructures opérationnels.

6. Le délai de livraison est-il contractuellement garanti ?
Le fournisseur doit proposer des modèles standards en stock sous 48 heures. Les commandes à l'échelle d'un projet nécessitent des calendriers contractuels stricts et des mises à jour régulières de l'avancement de la fabrication.

Choisir la confiance plutôt que les conjectures : votre cadre décisionnel et la prochaine étape

Les cellules de pesée creuses transforment fondamentalement la surveillance de la force des câbles. Ils remplacent les exercices de tests périodiques et intrusifs par un système de sécurité continu et automatisé. Vous devez suivre un cadre de décision clair. Tout d’abord, confirmez votre type de charge et votre capacité globale. Deuxièmement, sélectionnez la configuration d’accords appropriée. Troisièmement, vérifiez le diamètre exact de l'alésage pour votre tendon ou ancre spécifique. Quatrièmement, confirmez vos exigences en matière d’étanchéité et de température. Enfin, intégrez le capteur à un enregistreur de données et un logiciel de visualisation fiables.

La durée de vie de 50 ans du capteur de pesée creux Kingmach offre une valeur incroyable à long terme. Le coût total de possession comprend les réinstallations et les recalibrages évités ainsi que la perte de données évitée. Ce coût à long terme est nettement inférieur à celui des technologies alternatives moins chères. Si vous ne savez pas quel modèle JMZX-3XXXHAT correspond à votre projet, vous pouvez partager vos spécifications avec l'équipe d'ingénierie de Kingmach. Nous vous fournirons une recommandation de modèle gratuite et un devis personnalisé.

Vous planifiez un projet de pont à haubans ou d'ancrage ? Obtenez une recommandation gratuite de capteur + un devis personnalisé des ingénieurs Kingmach — réponse dans les 24 heures.
🔗 [ Obtenez ma recommandation gratuite → ]
📧 [email protected]

FAQ

1. Quelle est la différence entre un capteur de pesée creux et un capteur de pesée solide ?

Une cellule de pesée creuse comporte un alésage central permettant à un boulon ou à un câble de le traverser complètement, mesurant la tension en réagissant contre une plaque d'ancrage. Une cellule de pesée solide n'a pas ce trou central et mesure généralement la compression ou la tension directe en ligne.

2. Comment installer un capteur de pesée creux sur un câble post-tendu ?

Vous faites glisser le capteur annulaire directement sur le tendon ou la tige d'ancrage avant de fixer la tête d'ancrage et la plaque d'appui. La cellule de pesée est solidement prise en sandwich entre la structure en béton et le bloc d'ancrage en acier.

3. Les cellules de pesée creuses peuvent-elles être utilisées pour la mesure de charge dynamique ?

Les cellules de pesée creuses à corde vibrante excellent dans les charges statiques et à variation lente en raison du temps physique requis pour balayer la fréquence du fil. Pour les charges dynamiques à haute fréquence, une feuille résistive ou des cellules de pesée piézoélectriques sont généralement préférées.

4. Quelle longueur de câble est supportée par un capteur de pesée creux à corde vibrante ?

Parce qu'ils utilisent une sortie basée sur la fréquence plutôt qu'un signal de tension, les capteurs à corde vibrante peuvent facilement transmettre des données précises sur des câbles blindés dépassant 1 000 mètres sans aucune perte ni distorsion du signal.

5. Comment une conception multicordes améliore-t-elle la précision des cellules de pesée ?

Une conception multi-cordes espace plusieurs cordes vibrantes indépendantes de manière uniforme autour de la circonférence intérieure de la cellule de pesée. Cela fait la moyenne des mesures de contrainte sur l'anneau, ce qui élimine activement les erreurs causées par une charge décentrée ou excentrique.

6. Puis-je combiner des capteurs de pesée creux avec des jauges de contrainte à corde vibrante dans un seul système de surveillance ?

Oui. Les capteurs de pesée creux et les jauges de contrainte à corde vibrante sont souvent intégrés dans le même système de surveillance. La cellule de pesée mesure la force appliquée, tandis que la jauge de contrainte mesure la déformation structurelle, fournissant ainsi des données complémentaires pour une évaluation plus précise des performances.

7. Quelle est la différence entre les configurations multi-accords et mono-accords, et quand dois-je choisir chacune d'elles ?

Une configuration à une seule corde mesure la charge à un emplacement spécifique et convient aux applications simples de surveillance de la charge. Une configuration multi-cordes surveille les charges sur plusieurs éléments ou points, ce qui la rend idéale pour les structures complexes où la répartition et l'équilibre des charges sont essentiels.

8. Comment puis-je vérifier l'état du capteur à long terme sans retirer l'unité installée ?

La santé des capteurs à long terme peut être vérifiée grâce à des contrôles réguliers du zéro, une analyse des tendances des données historiques, une comparaison avec les capteurs adjacents et une inspection de routine des câbles et des connexions. Ces méthodes permettent de détecter les dérives potentielles ou les problèmes de performances sans mettre le capteur hors service.

9. Quels services de garantie et de réétalonnage Kingmach propose-t-il à l'échelle internationale ?

Kingmach soutient les clients internationaux avec des conseils techniques, des conseils d'installation, une assistance à la mise en service et un service après-vente tout au long du cycle de vie du projet. Toutes les cellules de pesée sont fournies avec des données d'étalonnage en usine et une documentation qualité. Pour les programmes de surveillance à long terme, Kingmach peut fournir une assistance en matière de vérification d'étalonnage, des recommandations d'évaluation des performances et une assistance technique pour aider à maintenir la fiabilité des mesures. Les clients peuvent contacter directement l'équipe d'ingénierie pour le dépannage, la planification du remplacement et l'optimisation du système, si nécessaire.

---

Écrit par Kingmach Engineering Team — soutenant des projets d'infrastructure dans le monde entier depuis 2001
