Guide des spécifications du compteur de déplacement Kingmach

Commencez par le mouvement que vous devez mesurer

Définissez le mode de déplacement avant de comparer les fiches techniques. Un jaugeur de fissures mesurant un joint de 20 mm ne résout pas le même problème qu'un appareil GNSS qui suit le mouvement de la pente, qu'un capteur à câble métallique mesurant une longue course ou qu'un compteur multipoint lit le mouvement de différentes couches rocheuses. La portée, la méthode d'installation et l'interprétation des données dépendent toutes du type de mouvement.

La plage de déplacement de Kingmach couvre le déplacement linéaire, la largeur des fissures, le mouvement des joints de dilatation, le déplacement de surface à grande échelle, la déformation de la géogrille, le tassement du coffrage, le déplacement de la roche environnante et le déplacement du substrat rocheux. Sélectionnez d'abord la structure de mesure dans l'application, puis affinez la spécification numérique.

• Pour connaître la largeur des fissures ou des joints, vérifiez la portée courte, la résolution, la base de montage, la tige de mesure et la stabilité à long terme.
• Pour le déplacement relatif d'un pont, d'un barrage, d'une voie ferrée ou d'un bâtiment, vérifiez la précision, l'influence de la température, l'étanchéité et la compatibilité d'acquisition.
• Pour la surveillance des pentes ou des glissements de terrain, vérifiez la portée, la communication, l'alimentation électrique, la résistance aux intempéries et le fonctionnement sans surveillance.
• Pour les couches rocheuses ou la déformation du substrat rocheux, vérifiez la structure d'ancrage, la méthode de forage et d'injection, les points de mesure et la profondeur d'installation.
• Pour la surveillance des coffrages et des constructions, la protection des contrôles, la fiabilité des réponses, le montage temporaire et l'intégration des alarmes.

Spécifications du volumètre de carottage à comparer

Gamme : évitez à la fois le sous-dimensionnement et le surdimensionnement inutile

Un capteur avec une portée trop faible peut atteindre sa limite lors d'un événement majeur. Un capteur avec une portée bien supérieure à celle requise par le projet peut augmenter les coûts sans améliorer la visibilité des petits mouvements. Estimez les mouvements normaux, saisonniers, au stade de la construction et au niveau d'avertissement avant de choisir la plage.

Pour de courts mouvements structurels, le Kingmach Compteur de déplacement différentiel JMDL-52XXADT est disponible dans les gammes 20 mm, 50 mm et 100 mm. Le Jauge de fissure intelligente JMDL-22XXAT comprend les modèles 20 mm, 50 mm, 100 mm et 200 mm. Pour des voyages plus longs, le Capteur de déplacement de câble métallique JMLS-22XXADT couvre les options 0-500 mm, 0-1 000 mm et 0-2 000 mm.

Ajoutez une marge pour le mouvement qui déclenche une action d'ingénierie, et non un pourcentage arbitraire. Le capteur doit capturer l'événement d'avertissement sans fonctionner si loin en dessous de la pleine échelle que la plage sélectionnée n'offre que peu de valeur pratique pour la surveillance normale des tendances.

La résolution et la précision répondent à différentes questions

La résolution est le plus petit incrément affiché. La précision est la différence attendue entre la valeur rapportée et le déplacement réel. Un compteur peut afficher 0,01 mm alors que sa précision est exprimée en pourcentage de la pleine échelle, les deux valeurs doivent donc être revues ensemble.

Le JMDL-52XXADT est spécifié avec une résolution de 0,01 mm et une précision de +/-0,1 % FS. Le compteur de déplacement intelligent à usage général est spécifié avec une résolution de 0,01 mm et une précision de 0,5 % FS. Le modèle magnétostrictif est spécifié avec une résolution de 0,01 mm et une précision de +/-0,05 %FS. La résolution affecte la petite visibilité des tendances ; la précision affecte la confiance dans la valeur absolue.

Ne définissez pas de seuil d’alarme uniquement en fonction de l’incrément d’affichage. Tenez compte de la précision, de la répétabilité, de l'influence de la température, du mouvement de l'installation et de la marge de décision du projet pour réduire les fausses alarmes et les fausses interprétations.

Faire correspondre le principe de détection au site

Le principe de détection affecte la dérive, la durabilité, l'installation, la maintenance et le comportement du signal. Les compteurs inductifs à modulation de fréquence conviennent à de nombreuses tâches de déplacement structurel et de joints de dilatation, car leur architecture numérique prend en charge une surveillance longue distance stable. Les capteurs à câble métallique gèrent des déplacements plus longs ou des trajectoires de mouvement indirectes, tandis que le GNSS prend en charge les mouvements de surface à grande échelle à des points éloignés.

Le Déplacement magnétostrictif JMCW-21XXADT est une option complémentaire sans contact au sein du portefeuille de déplacement de Kingmach ; ce n'est pas un capteur de déplacement à corde vibrante. Sa structure de détection sans contact est destinée aux applications où une usure mécanique réduite et une mesure de position linéaire absolue sont utiles. La spécification publiée inclut une protection IP67, une communication RS485 et un fonctionnement de -30 C à +80 C.

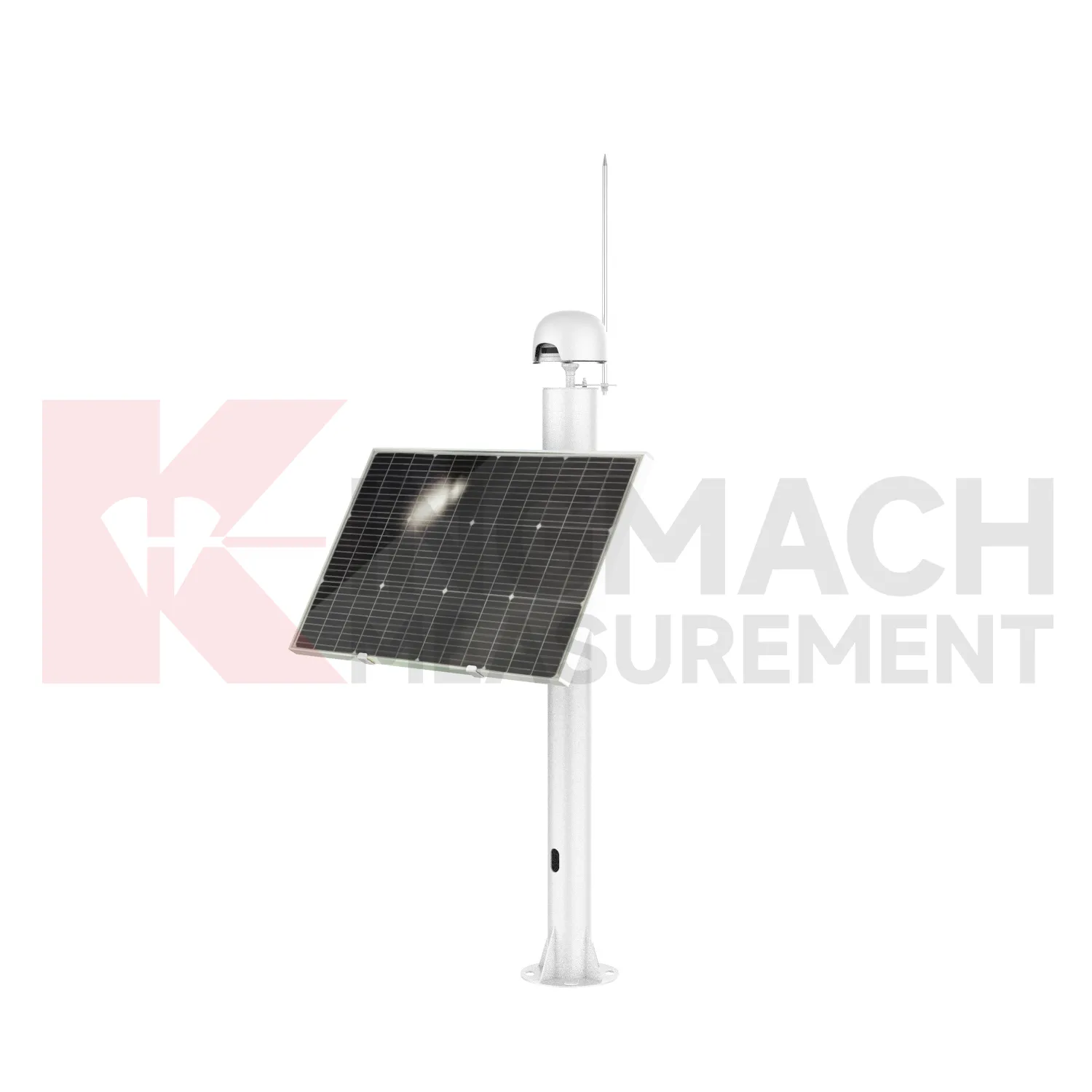

Pour les mouvements de surface à distance, le GNSS intégré JMBD-1050YT prend en charge le positionnement multi-constellation, la communication 4G et RS485, le fonctionnement sur batterie solaire et lithium, la protection IP67 et une plage environnementale de -40 C à +85 C. Sélectionnez GNSS lorsque la sortie requise est un mouvement de position sur une zone plus grande plutôt qu'un déplacement articulaire local.

Température de l'écran, eau, poussière et exposition électrique

Les sites de surveillance civile exposent les capteurs à la pluie, à la condensation, à la poussière, à la boue, aux vibrations, au tirage de câbles, à l'air corrosif et aux perturbations électriques. Considérez les limites d’étanchéité et environnementales comme principaux critères de sélection. Un principe de détection approprié peut toujours échouer si le boîtier, le connecteur, l'entrée de câble ou l'orientation de montage ne correspondent pas au site.

Comparez la plage de fonctionnement avec le microclimat de l'installation plutôt qu'avec une station météorologique à proximité. Une galerie de barrage, un revêtement de tunnel, un tablier de pont et une pente exposée peuvent avoir des conditions de température et d'humidité très différentes. Examinez la protection des câbles, l’étanchéité des connecteurs, le drainage, la mise à la terre et la protection contre les surtensions dans le cadre de la conception de l’installation.

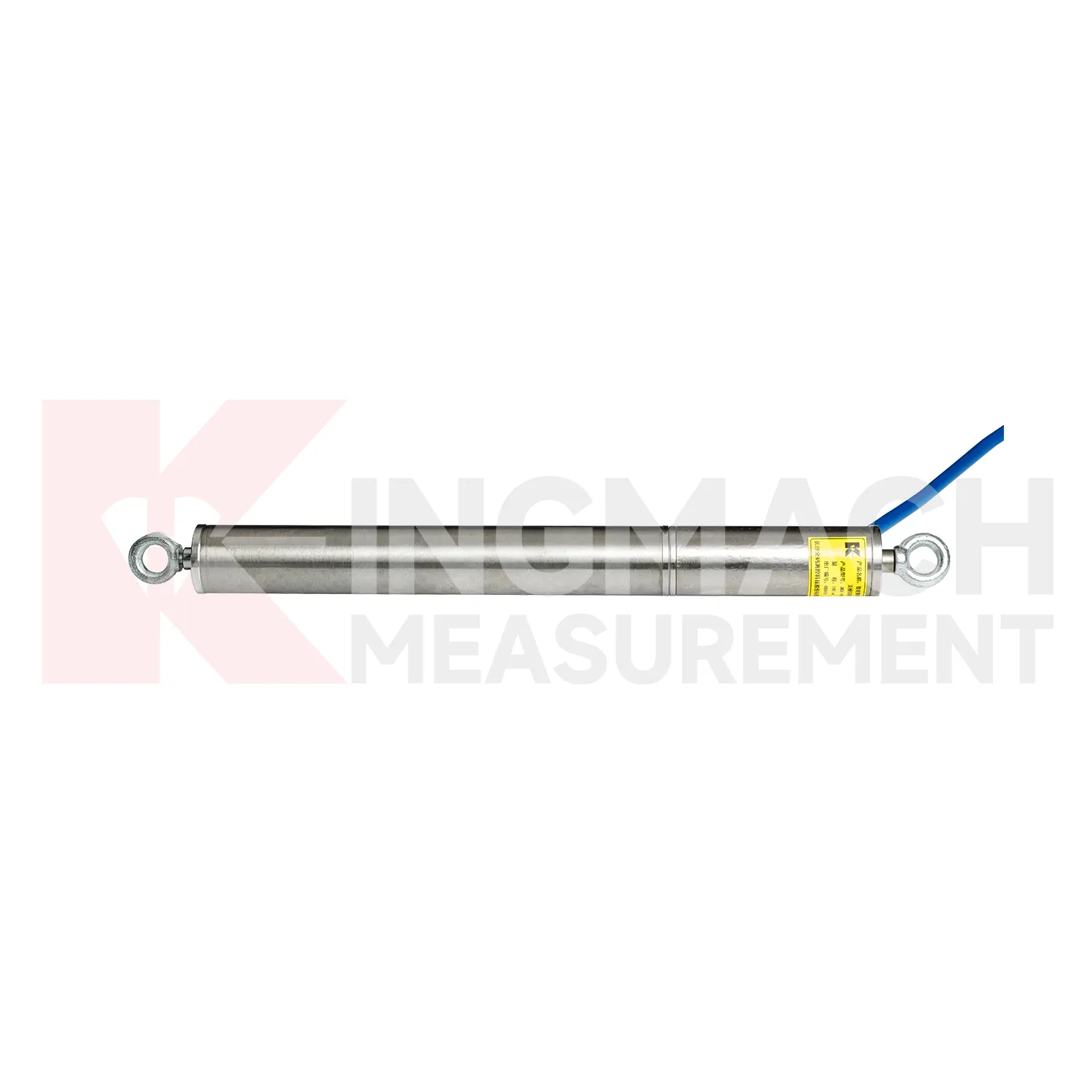

Le capteur de déplacement de câble métallique de Kingmach est spécifié à IP67 et de -30 C à +70 C. Le compteur magnétostrictif est spécifié à IP67 et de -30 C à +80 C. Le Coffrage intelligent JMDL-49XXAT/compteur de déplacement de fil d'acier est spécifié à IP68, ce qui peut convenir aux installations avec une plus grande exposition à l'eau et à la poussière lorsque sa structure de mesure s'adapte également au projet.

Confirmer la chaîne complète de communication et d’acquisition

Un compteur de déplacement ne crée des informations utilisables que lorsque le signal atteint un système qui stocke, vérifie et rapporte le résultat. Confirmez le mode de communication, la distance du câble, le débit en bauds le cas échéant, la compatibilité de l'enregistreur, l'alimentation, la mise à la terre, la protection contre les surtensions, la conversion des unités d'ingénierie, la synchronisation de l'heure et les contrôles de qualité des données avant l'achat.

Le RS485 est courant dans la surveillance numérique robuste car il prend en charge l'intégration sur le terrain et les câbles plus longs. Les points distants peuvent également nécessiter la 4G, une recharge solaire ou un fonctionnement sur batterie. Examinez le capteur, le câble, l'enregistreur, le boîtier, le logiciel, la logique d'alarme et l'accès à la maintenance comme un seul système plutôt que comme des éléments distincts.

Le Débitmètre intelligent à usage général JMDL-21XXAT stocke les informations d’identification et d’étalonnage du capteur et peut fonctionner avec une acquisition automatique pour une surveillance sans surveillance. Lors de l'examen de la demande de prix, confirmez la lecture exacte ou l'enregistreur, le câblage, l'adressage, le mappage logiciel et la procédure de mise en service pour le modèle sélectionné.

Traitez le matériel d’installation dans le cadre de la mesure

La mesure du déplacement dépend du transfert du mouvement réel à l'élément de détection sans relâchement, erreur de flexion, frottement ou retenue involontaire. Examinez le dessin d’installation avant d’approuver un capteur. La géométrie de montage, la direction de mouvement prévue, le routage des câbles, l'accès pour la mise à zéro et la protection contre les dommages de construction affectent tous la qualité des données.

Les jauges de fissures nécessitent des bases stables et des toises de mesure appropriées. Le Compteur de déplacement flexible et intelligent JMDL-24XXAT doit se déformer avec la géogrille ou le matériau renforcé surveillé. Le Compteur de déplacement multipoint intelligent JMDL-31XXAT utilise des ancrages à différentes profondeurs avec du perçage, du coulis, des tubes de protection et du matériel d'installation.

Pour le mouvement du substrat rocheux ou des roches environnantes, le Compteur de déplacement de substrat rocheux intelligent à point unique JMDL-32XXAT utilise une bride, un capteur, un tirant, une tête d'ancrage et un ensemble de tuyaux en PVC. Ces composants définissent la manière dont le capteur suit le mouvement de la masse rocheuse, ils appartiennent donc à l'examen technique et au devis plutôt que d'être traités comme des accessoires optionnels.

Carte des spécifications du compteur de déplacement Kingmach

Exemples de projets Kingmach vérifiés

Pont ferroviaire uniquement Egongyan, Chongqing (2019)

Le Projet de surveillance du pont ferroviaire uniquement d'Egongyan couvrait la force, la déflexion, les fissures et la surveillance environnementale des câbles. La liste des équipements du projet comprend le jaugeur de fissures intelligent JMDL-22XXAT ainsi que les équipements de déformation, de charge, d'inclinaison, d'accélération, de température-humidité, de pluie, de vent et d'acquisition automatisée. Pour un appel d'offres concernant un pont, cet exemple montre pourquoi un jaugeur de fissures doit être spécifié dans le cadre d'une chaîne de surveillance coordonnée. Les acheteurs doivent définir ensemble la plage de fissures ou de joints, l'emplacement de montage, l'exposition environnementale, l'interface d'acquisition et le seuil d'alarme plutôt que de sélectionner la jauge uniquement par résolution.

Enregistrez la référence de mesure, le matériel de protection, l’accès à l’inspection et les critères d’acceptation de transfert pour chaque point avant le début de l’installation.

Voie express Yuping-Panzhou, Guizhou (2023)

Le Projet d'autoroute Yuping-Panzhou comprenaient le tassement du tunnel, la convergence de la taille de la voûte, la surveillance des fissures et des déformations structurelles. Sa liste d'applications comprend une jauge de fissure intelligente et une mesure de déplacement laser ainsi que des instruments de niveau hydrostatique et de contrainte à corde vibrante. Le cas soutient une approche multiparamétrique de la déformation du tunnel : l'ouverture locale des fissures, la convergence, le tassement et la déformation répondent à différentes questions d'ingénierie. Pour l'approvisionnement, précisez où chaque point de déplacement est installé, la direction et l'ampleur attendues du mouvement, comment la lecture atteint la plate-forme de surveillance et quel seuil déclenche l'inspection ou l'escalade.

Le plan d'installation doit également identifier le point de référence, la tolérance de montage, la protection des câbles, le test de mise en service et la méthode d'accès pour une maintenance ultérieure.

Tour éolienne de Changde, Hunan (2025)

Le Projet de tour éolienne de Changde le tassement des fondations, la force du hauban, les vibrations structurelles, les fissures dans les sections de transition et les déformations ont été surveillés. Son équipement connexe comprend le capteur de déplacement de câble métallique JMLS-22XXADT dans le cadre d'un ensemble de capteurs plus large. Cet exemple est utile lorsque des déplacements longs ou indirects doivent être surveillés avec d’autres réponses structurelles. Lors de la sélection, définissez le chemin du câble, la plage de déplacement, la direction de retour, la stabilité du montage, l'exposition du boîtier, la voie de communication et l'accès pour inspection. Ces détails déterminent si le capteur suit le mouvement structurel sans jeu, friction ou interférence mécanique.

L'acceptation doit inclure un contrôle de déplacement contrôlé, une lecture de base, une inspection des câbles et la confirmation que la sortie atteint le canal de surveillance attribué.

Tarifs, documentation et conditions commerciales

Le prix du volumétrique dépend du modèle exact, de la plage, de la sortie, de la longueur du câble, du matériel d'installation, de l'enregistreur, du boîtier, du système d'alimentation, du logiciel, de la quantité, de la documentation d'étalonnage et de l'étendue de la livraison. Une fourchette de prix publics serait trompeuse sans ces données. Demandez un devis basé sur la configuration et comparez les fournisseurs avec la même nomenclature.

Pour le JMDL-52XXADT, les informations commerciales actuelles indiquent une commande minimum d'une seule pièce, un prix négocié, un T/T à l'avance, des cartons ou un emballage en caisse en bois et une expédition dans les 30 jours après le paiement intégral. Confirmez toutes les conditions commerciales dans le devis formel, car la configuration, la quantité, la personnalisation et le calendrier du projet peuvent modifier l'offre finale.

• Fournissez l’application, le mouvement attendu, la portée requise, la résolution, la précision et le seuil d’alarme.
• Indiquez les exigences en matière de température de fonctionnement, d'exposition à l'eau et à la poussière, d'acheminement des câbles, d'alimentation, de communication et d'enregistreur de données.
• Répertoriez les supports, tiges, ancrages, brides, tubes de protection, boîtiers et services d'installation requis.
• Demandez la fiche technique, les informations d'étalonnage, la définition du câblage, le manuel d'installation, les conditions de garantie, l'emballage, le délai de livraison et les documents de certification applicables.

Liste de contrôle pré-achat pour les ingénieurs

• Définissez le type de déplacement : largeur de fissure, mouvement de joint, tassement, déplacement long, mouvement de surface, mouvement de la couche rocheuse ou déformation du substrat rocheux.
• Définissez la plage avec une marge pour les mouvements normaux, saisonniers, en phase de construction et au niveau d'avertissement.
• Vérifiez ensemble la résolution, la précision, la répétabilité, la stabilité et l’influence de la température.
• Confirmez l'eau, la poussière, les vibrations, la corrosion, la foudre et l'orientation de l'installation au point de mesure.
• Vérifiez la sortie, l'alimentation, la distance des câbles, la compatibilité de l'enregistreur, le mappage logiciel et la communication à distance.
• Examinez les supports, les bases, les tiges, les ancrages, les brides, les tubes de protection et les exigences en matière de coulis.
• Demandez des données d'étalonnage, une identification de série, des détails de câblage, des dessins d'installation et des conseils de mise en service.
• Confirmez la configuration, la quantité, l'emballage, la livraison, la garantie, le paiement et le support après-vente avant d'émettre le bon de commande.

Questions fréquemment posées

Note finale: Confirmez chaque spécification par rapport à la conception du projet, à l'environnement local, au seuil de surveillance, au dessin d'installation et à l'architecture d'acquisition de données avant l'achat.
