Capteurs à corde vibrante Kingmach pour la surveillance de l’état des structures

Ce que mesure un capteur à corde vibrante en SHM

Un capteur à corde vibrante convertit une modification mécanique en une modification de la fréquence de résonance d'un fil tendu. Un affichage compatible excite le fil, détecte la réponse et applique des coefficients d'étalonnage pour calculer la déformation, la pression, la charge ou une autre valeur technique. La fréquence est la grandeur mesurée, donc la variation normale de la résistance du câble a moins d'influence sur le résultat qu'elle ne peut en avoir sur une résistance ou un signal de tension de faible niveau. La continuité des câbles, le blindage, la protection contre l'humidité et la compatibilité des lecteurs sont toujours importants.

Pour une explication plus approfondie du mécanisme de détection, consultez comment fonctionnent les jauges de contrainte à corde vibrante . L’avantage technique est plus important dans la surveillance lente et à long terme, où la stabilité et les longs chemins de câbles comptent plus que la réponse dynamique haute fréquence. Un capteur à corde vibrante n'est pas automatiquement le bon choix pour les vibrations rapides, les mouvements globaux importants ou une géométrie qui nécessite un chemin de mesure flexible, par câble de traction, optique ou par satellite.

Vérification terminologique avant la demande de prix

N'utilisez pas « corde vibrante » comme nom générique pour chaque instrument à sortie de fréquence ou à déplacement numérique. Les modèles Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT et JMDL-32XXAT utilisent les principes de modulation de fréquence inductive. Le JMDL-52XXADT utilise deux bobines inductives couplées, le JMLS-22XXADT utilise un mécanisme à câble avec conversion de résistance et communication numérique, et le JMBD-1050 utilise le positionnement GNSS. Une terminologie correcte évite les discordances entre les canaux de lecture, les hypothèses de câblage et les procédures d'étalonnage.

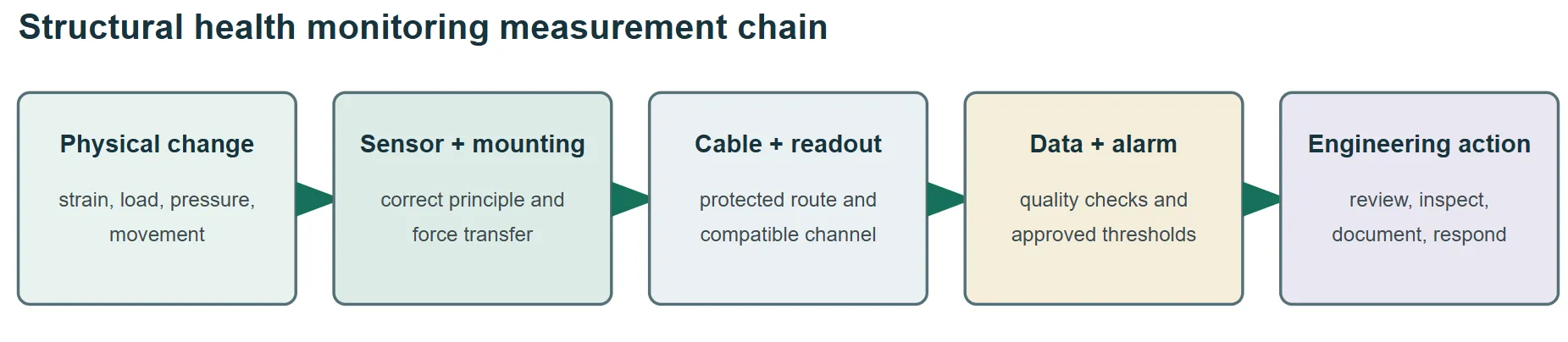

Construire la chaîne de mesure avant de choisir un modèle

Un capteur est une couche d’un système SHM. Le point de mesure, le matériel de montage, le chemin de câble protégé, la lecture ou l'enregistreur, la liaison de communication, le logiciel, les seuils d'alarme et la procédure de réponse doivent fonctionner comme une seule chaîne. Un capteur hautement stable ne peut pas corriger une ancre instable, un câble endommagé, un canal incompatible, une mauvaise interprétation de la température ou un seuil d'alarme qui n'a aucune base technique.



• Définissez la question d'ingénierie et la variable physique avant de sélectionner une famille de capteurs.
• Confirmez que la plage, la résolution, la répétabilité, le comportement en température et la fréquence d'échantillonnage soutiennent la décision d'alarme.
• Spécifiez le montage, la protection des câbles, la mise à la terre, la protection contre les surtensions, les canaux de lecture, les communications, le stockage des données et l'accès à la maintenance.
• Attribuez la responsabilité des lectures de base, de l’approbation des seuils, de l’examen des alarmes, de l’inspection et de la conservation des données.

Critères de sélection qui appartiennent à l'offre

Huit options de surveillance des mouvements et leur place

Les huit options suivantes apparaissent dans Kingmach gamme de transducteurs de déplacement . Ils résolvent différentes questions de mouvement au sein de SHM, mais il ne s’agit pas de huit versions d’un seul capteur à corde vibrante. Comparez le principe de détection, le chemin de mesure, la méthode d'installation, la sortie et les exigences de maintenance avant de traiter les modèles comme des substituts.

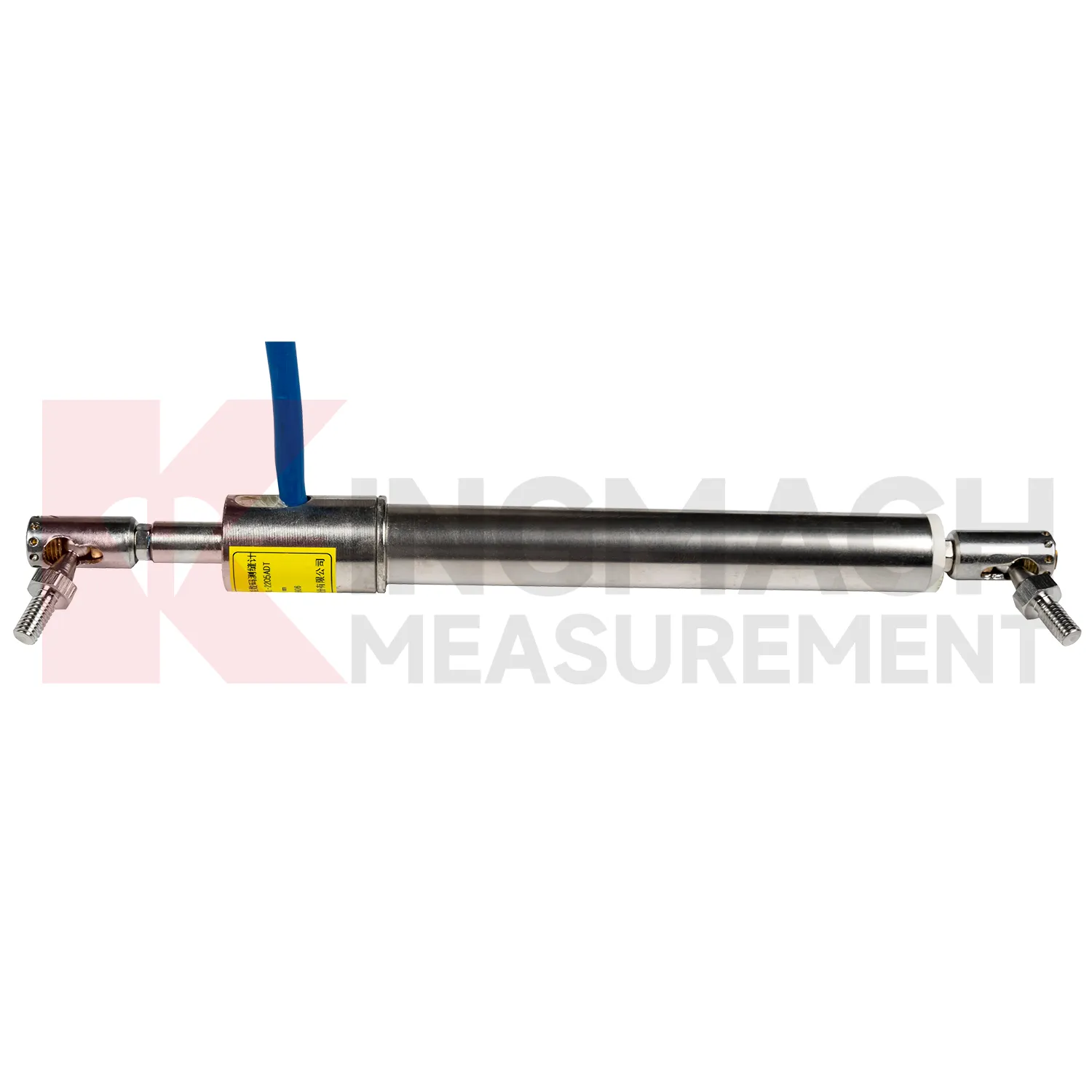

1. Jauge de fissure intelligente : JMDL-22XXAT

Utilisez le Jauge de fissure intelligente JMDL-22XXAT lorsque la variable technique est le changement de largeur à travers une fissure, un joint ou un joint de dilatation. Les options de gamme standard permettent à l'acheteur de correspondre au mouvement attendu plutôt que d'accepter un voyage générique. La géométrie de montage doit transférer l'ouverture directement dans la jauge tout en gardant les ancrages à l'extérieur du matériau endommagé ou lâche. La lecture du zéro doit être enregistrée avec la température, les conditions d'installation et la référence du dessin pertinente.

Le projet de pont ferroviaire uniquement d'Egongyan a utilisé des jauges de fissures intelligentes dans un système de surveillance de pont plus large, montrant pourquoi les données de fissures doivent être interprétées avec des mesures de charge, de déflexion, de déformation et environnementales. Une erreur courante consiste à choisir la plus petite plage pour une précision apparente sans tenir compte des mouvements saisonniers ou du décalage d'installation. Une autre solution consiste à monter sur une fissure irrégulière sans définir l'axe de mouvement. Demandez la plage exacte, la précision, l'option de température, la longueur du câble, les accessoires de montage, le dossier d'étalonnage et l'affichage compatible. Définissez qui peut réinitialiser le zéro et comment toute réinitialisation sera enregistrée dans l'historique de surveillance.

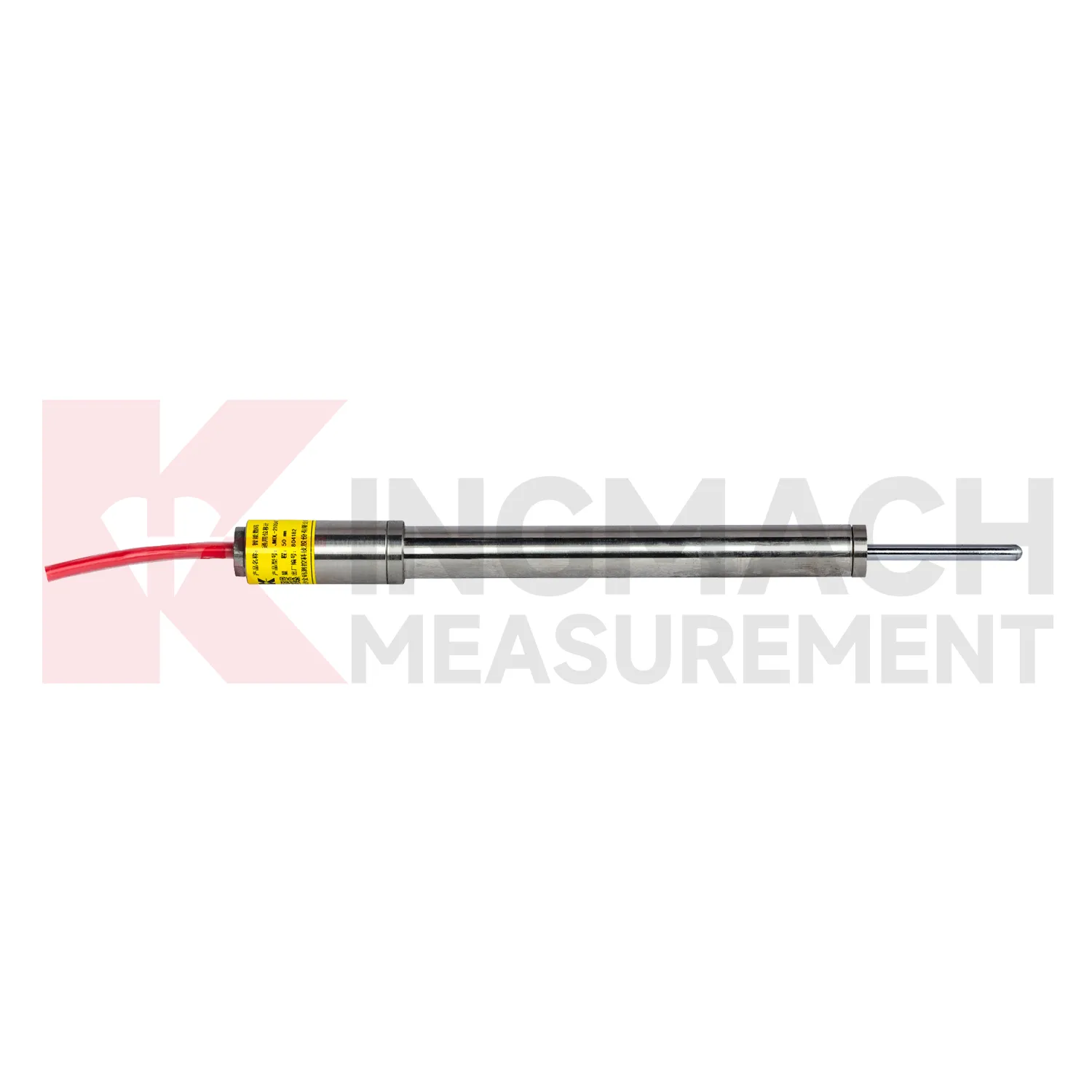

2. Compteur de déplacement à usage général : JMDL-21XXAT

Le Débitmètre à usage général JMDL-21XXAT s'adapte au mouvement relatif direct entre deux composants structurels lorsque la direction de mesure est claire. Les tâches typiques incluent le mouvement des joints de dilatation, le déplacement du support local et le mouvement relatif à travers une interface définie. Son architecture inductive de modulation de fréquence et ses fonctions numériques en font une technologie différente d'un capteur à corde vibrante classique, même si la fréquence intervient dans le processus de mesure interne.

Avant de commander, dessinez le point fixe, le point mobile, la direction attendue, l'extension initiale et l'enveloppe de mouvement complète. Vérifiez si une rotation ou un mouvement transversal pourrait charger latéralement la tige ou le support. L’erreur habituelle consiste à considérer une jauge à usage général comme une réponse universelle lorsque la trajectoire de mouvement est courbe, trop longue, inaccessible ou référencée à un matériau instable. Dans ces cas, une méthode flexible, à câble, multipoint, rocheuse, optique ou GNSS peut répondre à la question de manière plus fiable. Exigez un dessin de montage dimensionné et vérifiez la position initiale d'installation avant que la lecture de base ne soit acceptée.

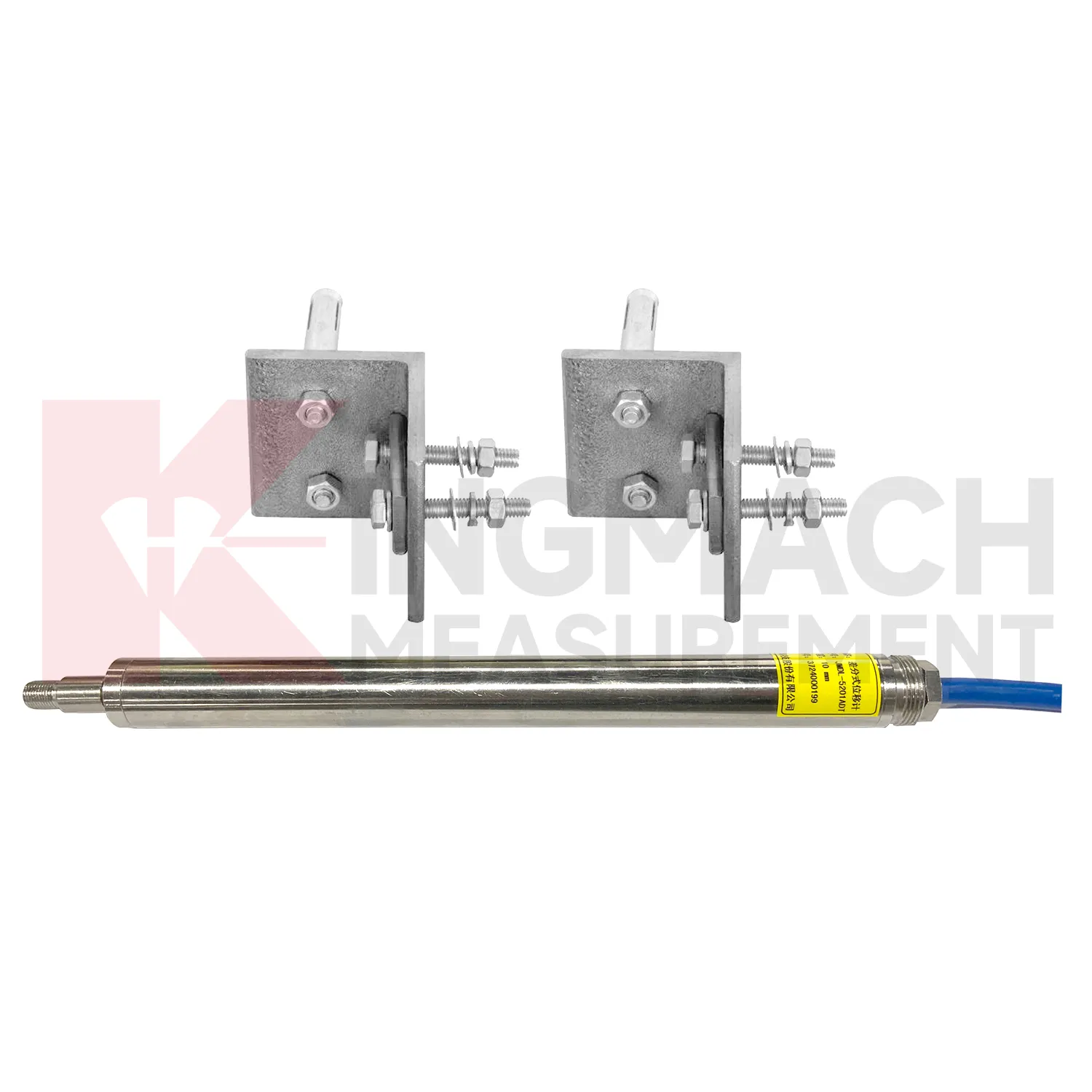

3. Compteur de déplacement différentiel : JMDL-52XXADT

Choisissez le Compteur de déplacement différentiel JMDL-52XXADT lorsque la décision dépend de la différence de mouvement entre deux points, comme le mouvement relatif à travers une articulation, un segment ou une interface. Deux bobines inductives couplées répondent dans des directions opposées lorsque la tige se déplace. Le calcul différentiel vise à réduire l'influence environnementale courante, y compris les effets liés à la température. Ce principe de fonctionnement ne doit pas être qualifié de corde vibrante.

Les points de référence font partie de la mesure. Si l’une ou l’autre des ancres se déplace indépendamment, le résultat peut être correct pour la géométrie installée mais erroné pour l’interprétation technique. Incluez la rigidité du support, l'alignement, la position initiale, le mouvement thermique, l'accès et la protection des câbles dans le dessin d'installation. Une erreur courante consiste à utiliser une jauge différentielle lorsque le projet nécessite réellement une position absolue ou un long déplacement. Confirmez le cadre de référence et la convention de signe attendue avant de définir les alarmes. Lors de la mise en service, appliquez un mouvement contrôlé dans les deux sens et vérifiez le mappage des panneaux, des retours et des canaux.

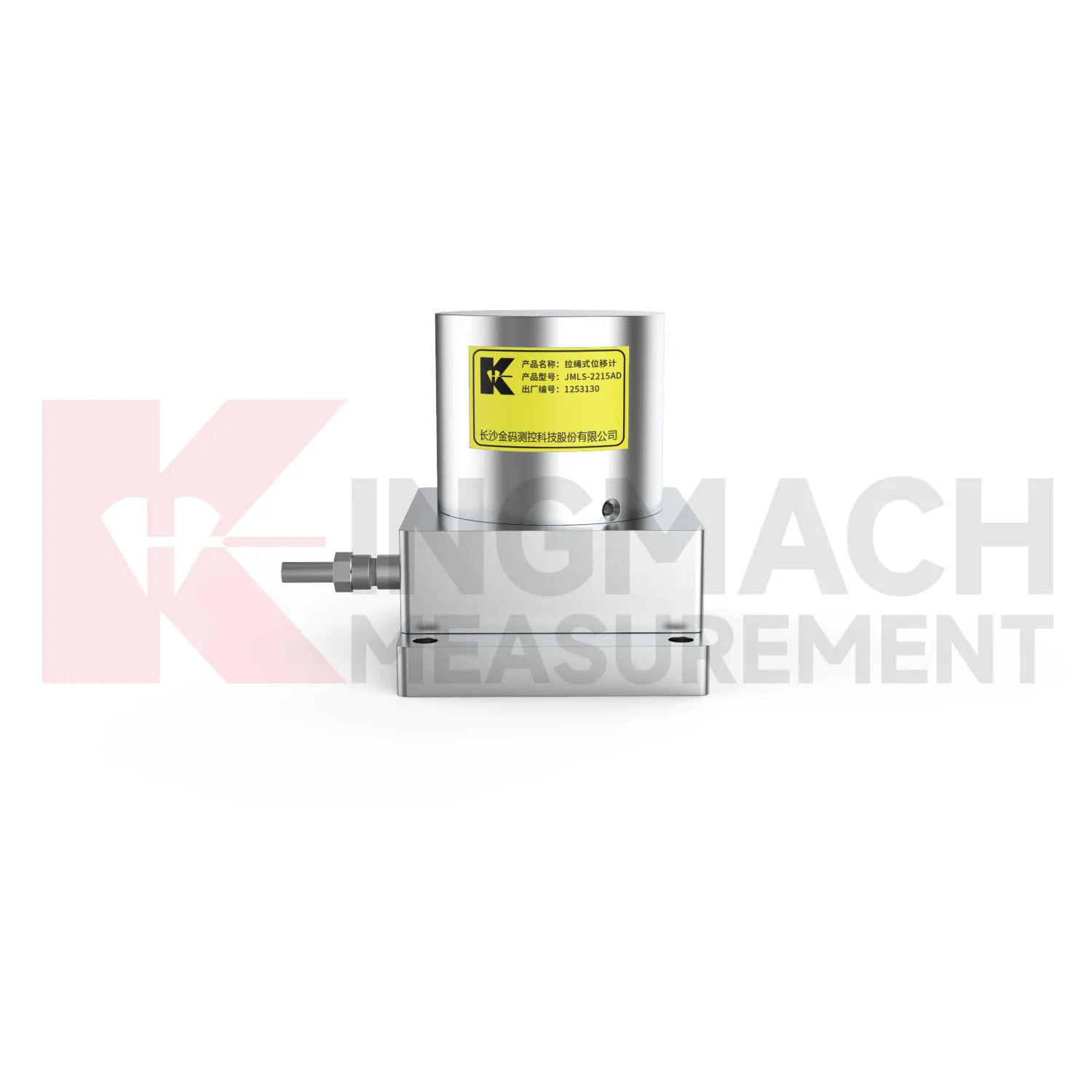

4. Capteur de déplacement à câble : JMLS-22XXADT

Le Capteur de déplacement de câble métallique JMLS-22XXADT convertit l'extension ou la rétraction du câble via une bobine et un mécanisme de détection rotatif. Ceci est utile lorsque la course est plus grande ou qu'une tige de mesure rigide ne peut pas suivre la trajectoire disponible. La communication RS485 peut simplifier la connexion à un système d'acquisition compatible, mais le cheminement du câble mécanique reste le problème dominant de l'installation.

• Gardez le câble aligné avec le mouvement prévu et protégez-le de l'abrasion, des accrocs, de la glace, des débris et des chocs accidentels.
• Vérifiez la force de rétraction, la résistance de l'ancrage, la course utilisable, la géométrie de courbure, l'étanchéité du boîtier, les paramètres du protocole et l'accès pour l'inspection.
• N'utilisez pas la course nominale complète comme mouvement de conception ; installation de réserve et marge pour événements extrêmes.

Une erreur fréquente consiste à se concentrer sur la résolution électronique en ignorant la mécanique des câbles. Un mauvais alignement ou un itinéraire non protégé peut introduire des frictions, du jeu ou des dommages qu'aucune sortie numérique ne peut corriger. Confirmez le sens de traction et le comportement de rétraction sur toute la course prévue avant la fermeture de l'enveloppe de protection.

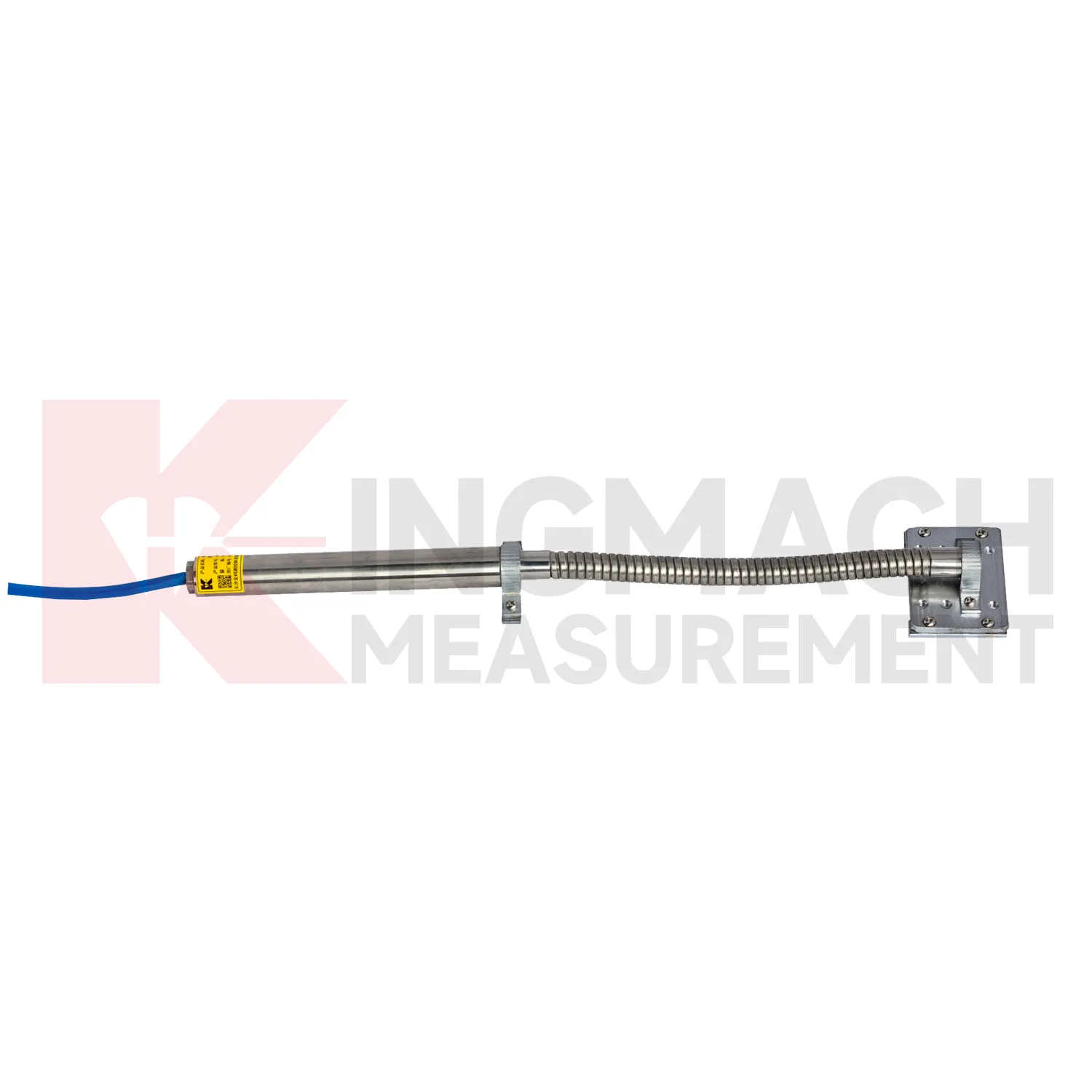

5. Compteur de déplacement flexible : JMDL-24XXAT

Utilisez le Débitmètre flexible JMDL-24XXAT lorsque l'élément de détection doit se déformer avec une géogrille ou un autre renfort intégré plutôt que de recouvrir un espace droit et propre. L'extension flexible suit le mouvement du matériau, tandis que le système de détection inductif interne à modulation de fréquence évite tout contact glissant entre la tige et la bobine. Cela rend le modèle pertinent pour les applications de sols renforcés, de fondations, de pentes et de fondations où une jauge de surface rigide fausserait le chemin de mesure.

La planification de l'installation doit couvrir l'orientation du capteur, la fixation au renfort, la protection pendant la mise en place du remblai, la sortie du câble, les charges de compactage, la lecture initiale et la relation entre l'extension mesurée et la déformation technique. L’erreur courante consiste à considérer la tige flexible comme étant mécaniquement indestructible. Les équipements de construction, les virages serrés, une mauvaise fixation ou un placement de remblai incontrôlé peuvent endommager l'assemblage ou le désolidariser du matériau. Exiger une déclaration de la méthode d’installation et une inspection du point d’arrêt avant l’enterrement. Photographiez la fixation et le cheminement du câble afin que des examens ultérieurs des données puissent confirmer la géométrie installée.

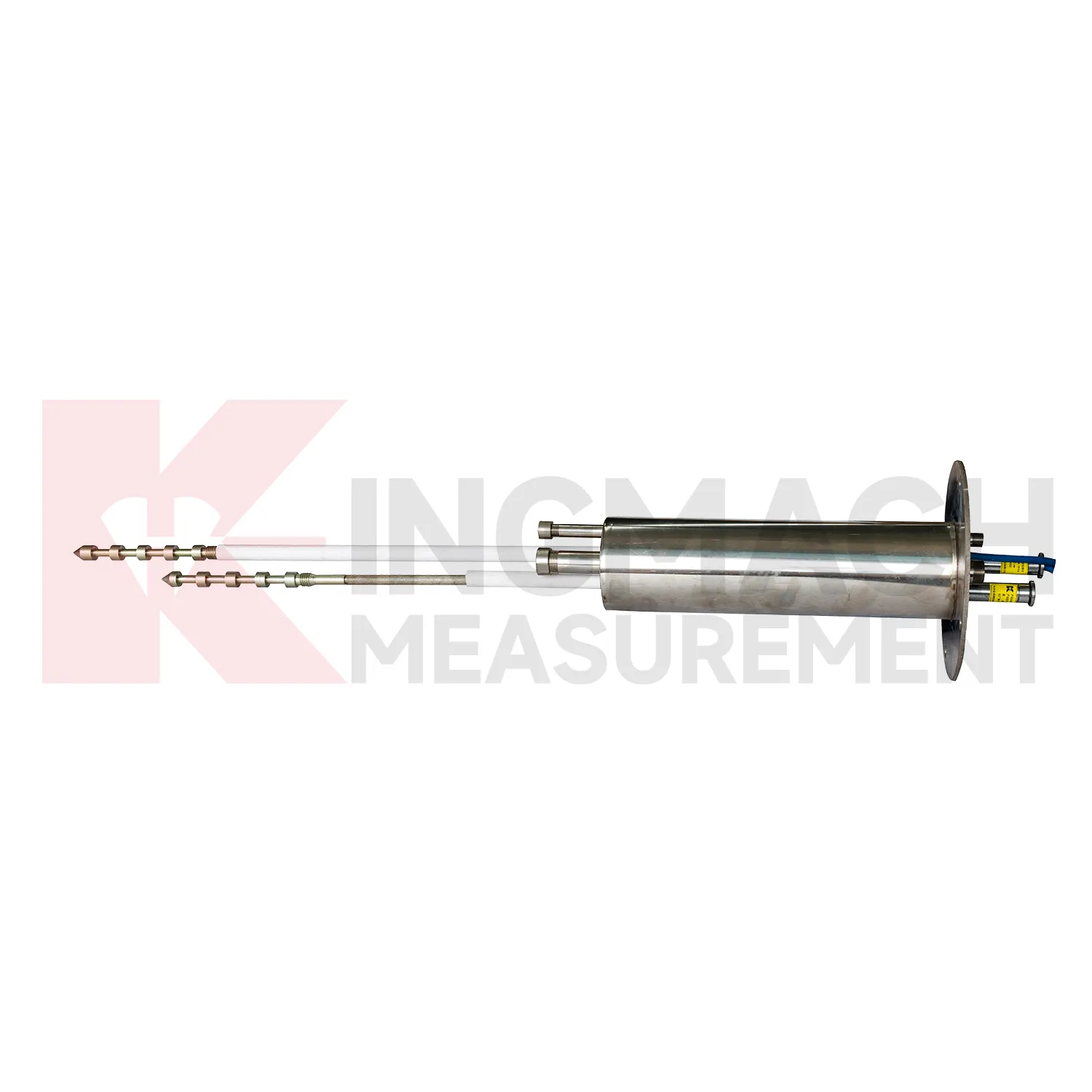

6. Compteur de déplacement multipoint : JMDL-31XXAT

Le Compteur de déplacement multipoint JMDL-31XXAT sépare les mouvements à plusieurs profondeurs dans les roches environnantes, les pentes, les fosses de fondation ou le sol du tunnel. Les ancrages installés à différentes profondeurs se connectent via des tiges et des tubes de protection à des jauges de déplacement individuelles. La comparaison des points aide l'ingénieur à distinguer une déformation superficielle d'un mouvement plus profond. C'est plus informatif qu'une lecture de surface lorsque la localisation de la zone active est incertaine.

L'équipe de conception doit spécifier la profondeur et le diamètre du forage, la disposition en trois à cinq points, la profondeur des ancrages, la géologie, le coulis, les longueurs des tiges, la protection de la tête, le routage des câbles, la séquence d'installation et la procédure de base. L'erreur courante consiste à choisir un espacement égal des points sans référence aux strates, aux discontinuités, aux étapes d'excavation ou à la zone de cisaillement anticipée. Un autre risque est de permettre à l'installation de coulis ou de tiges de créer un couplage involontaire entre les points. Considérez la conception du trou de forage et le dossier d'installation comme faisant partie des spécifications de l'instrument. Exiger que le programme de profondeur final et l'identification des points installés correspondent à la carte des canaux de l'enregistreur.

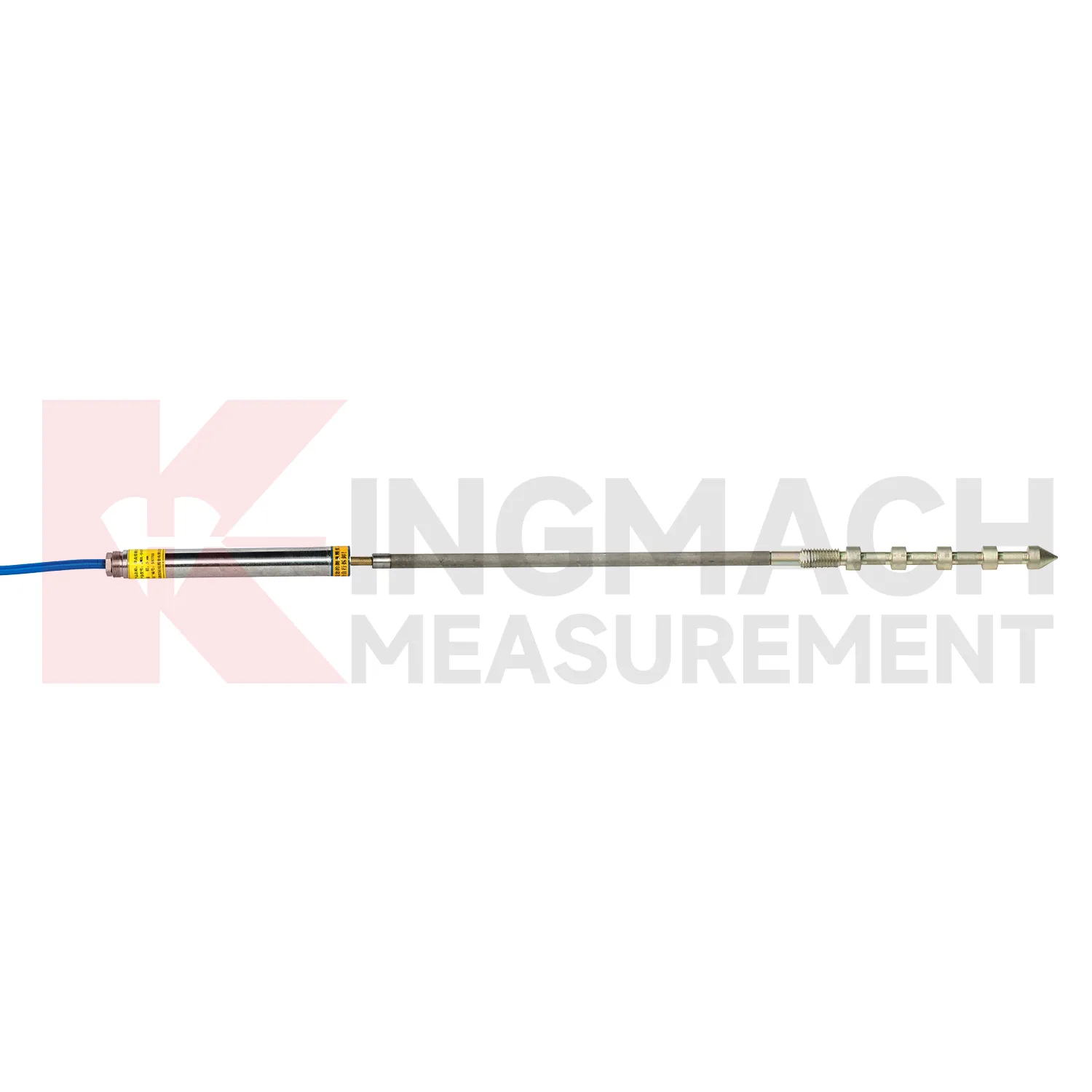

7. Déplacement du substrat rocheux à point unique : JMDL-32XXAT

Le Compteur de déplacement de substrat rocheux à point unique JMDL-32XXAT mesure le mouvement entre une surface ou une référence structurelle et un ancrage profond. Il convient aux applications de déformation de roche de tunnel, de mouvement de fondation de barrage, de mouvement de pente ou de fosse de fondation lorsque l'ingénieur peut identifier une profondeur de référence stable et significative. L'instrument combine un capteur de déplacement, une tige, une ancre, un tuyau de protection et un ensemble de tête, de sorte que la conception du trou de forage et de l'ancre affecte directement le résultat.

Ne présumez pas que plus profond signifie automatiquement stable. Examinez la géologie, les intempéries, les joints, les eaux souterraines, l’influence de l’excavation et la zone de déformation attendue avant de sélectionner la profondeur d’ancrage. Un seul point ne peut pas montrer comment le mouvement est réparti au-dessus de l’ancre ; utiliser un système multipoint lorsqu’un profilage en profondeur est requis. L’erreur la plus courante consiste à appeler l’ancre profonde « substrat rocheux » sans expliquer pourquoi il s’agit d’une référence acceptable. Incluez les journaux de forage, les enregistrements d'injection, la longueur installée et les lectures de base dans les documents d'acceptation. Si la stabilité de la référence reste incertaine, ajoutez une enquête indépendante ou un autre point de mesure pour vérification.

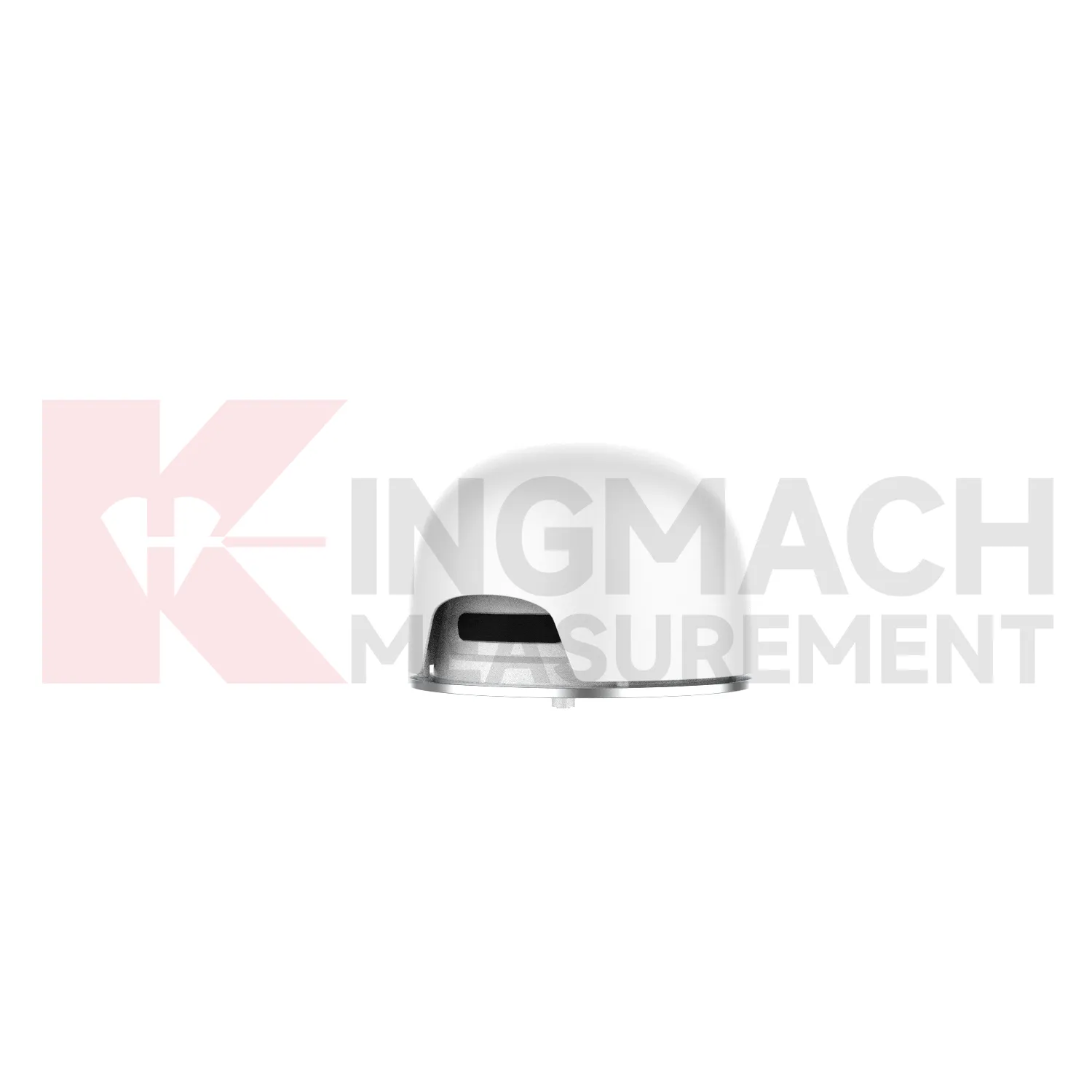

8. Surveillance du déplacement GNSS : JMBD-1050

Utilisez le Dispositif de surveillance GNSS JMBD-1050 pour les changements de position horizontale et verticale sur des ponts à ciel ouvert, des pentes, des barrages, des mines, des voies ferrées ou de grandes structures. Le GNSS mesure la position globale plutôt que l'ouverture locale d'une fissure ou le déplacement de la tige. Le système nécessite une architecture de positionnement, un monument de montage, une alimentation électrique, des communications et une méthode de traitement de données appropriés. Il peut couvrir des échelles de mouvement et des distances peu pratiques pour un capteur de contact local.

Avant l'achat, examinez la visibilité du satellite, le risque de trajets multiples, l'emplacement de l'antenne, la méthode de référence ou de correction, le système de coordonnées, l'intervalle d'échantillonnage, l'autonomie électrique, la couverture des communications, la protection contre la foudre et la manière dont les vecteurs de déplacement seront filtrés et alarmés. L’erreur courante consiste à installer le GNSS à proximité de structures réfléchissantes ou d’un ciel obstrué et à s’attendre à la même qualité de données qu’un site ouvert. Le GNSS et les capteurs locaux fonctionnent souvent ensemble : le GNSS suit le mouvement global, tandis que les jauges de fissures ou les instruments profonds identifient les mécanismes de déformation locaux. Incluez une étude de la vue du ciel et des communications dans le plan d'acceptation préalable à l'installation.

Preuves de projet vérifiées et ce que les acheteurs doivent apprendre

Les références de projet nommées ne sont utiles que lorsqu'elles clarifient la portée du système. Les trois cas vérifiés ci-dessous montrent une surveillance multi-capteurs plutôt qu'une affirmation de réussite d'un seul modèle. Utilisez-les pour définir les variables, l'architecture d'acquisition et les risques sur le terrain qui appartiennent à un appel d'offres de projet.

Pont : pont ferroviaire uniquement d'Egongyan

Le Projet de surveillance du pont ferroviaire uniquement d'Egongyan à Chongqing a combiné des jauges de fissures intelligentes avec des instruments de force de câble, de déflexion, de déformation, de vibration et environnementaux. Pour l’approvisionnement, cela signifie qu’il ne faut pas demander à un jaugeur de fissures d’expliquer chaque réponse structurelle. Définissez comment la température, le comportement lié au trafic, la force du câble, la déflexion et les tendances en matière de fissures seront alignés et examinés dans le temps.

Tunnel : Voie express Yuping-Panzhou

Le Projet de surveillance de l'autoroute Yuping-Panzhou dans le Guizhou, il a porté sur le tassement du tunnel, la convergence, les fissures et les contraintes structurelles. La combinaison d'équipements comprenait des mesures intelligentes de fissures et de déplacement laser, des capteurs de niveau hydrostatiques et des instruments de déformation à corde vibrante. La leçon est un étiquetage précis : un projet peut utiliser des capteurs à corde vibrante sans que chaque canal de déplacement soit une corde vibrante.

Pente : autoroute Jiwei dans le Shandong

Le Projet de surveillance des pentes de l'autoroute Jiwei fonctions combinées de déplacement profond, de précipitations, de niveau de la nappe phréatique et d'alarme sonore et lumineuse. Le projet 2024 démontre pourquoi les données de déformation nécessitent un contexte de déclenchement et d'état du site. Une demande d'offre de pente doit relier la profondeur de mouvement, l'intervalle de précipitation, la réponse des eaux souterraines, les communications, l'alimentation électrique, la logique d'alarme et la responsabilité de l'inspection.

Les projets de barrage nécessitent la même discipline systémique

Pour un barrage, définissez si la décision concerne l'ouverture de fissures, le mouvement des joints, la déformation des fondations, la pression interstitielle, le niveau d'eau, le tassement, le soulèvement ou le déplacement global. UN système de surveillance du barrage combine normalement plusieurs familles de capteurs et mesures environnementales. Spécifiez les points de référence, les galeries ou les chemins de câbles, l'étanchéité, la protection contre les surtensions, la redondance des acquisitions, l'accès pour l'inspection, la propriété du seuil et la manière dont les relevés seront comparés au niveau et à la température du réservoir.

Enregistrement des données, surveillance à distance et vidéo du produit

Le SHM à long terme nécessite généralement une acquisition automatique, tandis que les lectures manuelles restent utiles pour la mise en service, les vérifications de base, le dépannage et les petits projets. Faites correspondre chaque canal au principe de détection et à la sortie. Planifiez le lecture ou enregistreur de données , câble d'instrumentation , les communications et logiciel de visualisation avant que la commande du capteur ne soit émise.

La logique d’alarme doit séparer les contrôles de qualité des données des seuils structurels. Des données manquantes, des lignes plates, des étapes soudaines après la maintenance, une réponse en température impossible et un désaccord entre les canaux associés peuvent indiquer un problème de mesure. Les alertes structurelles doivent utiliser des seuils approuvés par le projet, des règles de persistance, des contacts d'escalade et une réponse d'inspection. Stockez les relevés bruts, les valeurs techniques, les versions d'étalonnage, les événements de maintenance et les modifications de seuil afin que les réviseurs ultérieurs puissent reconstruire la décision.

La vidéo montre le Jauge de contrainte à fil vibrant intégré JMZX-215HAT/HB/HA , un véritable instrument à corde vibrante utilisé pour le suivi de déformation embarqué. Utilisez-le pour distinguer un élément de détection à corde vibrante des technologies de déplacement inductives, à câble ou GNSS décrites ci-dessus. Pour la préparation sur le terrain, associez l'évaluation du produit avec le Guide d'installation des jauges de contrainte à corde vibrante .

Conditions d’achat et commerciales

Comparez le coût du système configuré plutôt que le prix unitaire du capteur. Le devis doit séparer les capteurs, les longueurs de câble, le matériel de montage, les canaux de lecture ou d'enregistreur, les boîtiers, l'alimentation, les communications, les logiciels, les documents d'étalonnage, la mise en service, la formation, les pièces de rechange, l'emballage, le transport et les taxes. Cela révèle si un prix de capteur inférieur entraîne des coûts d'intégration, d'installation ou de maintenance plus élevés.

Les conditions commerciales actuelles pour les modèles de déplacement Kingmach référencés utilisent une quantité minimum de commande d'une seule pièce, un prix négociable, un T/T à l'avance et une expédition dans les 30 jours après le paiement intégral. Traitez-les comme des conditions au stade du devis, et non comme une promesse permanente. Demandez à la facture pro forma de confirmer le suffixe du modèle, la quantité, le prix unitaire et total, l'Incoterm, l'emballage, l'étape de paiement, le délai de livraison, le mode d'expédition, la garantie, la portée de l'étalonnage, la disponibilité des pièces de rechange et la langue du document.

L'examen du cycle de vie doit inclure la main d'œuvre d'installation, les restrictions d'accès, les contrôles d'étalonnage, le remplacement des câbles, l'extension de l'enregistreur, les frais de communication, le fonctionnement du logiciel, les inspections planifiées et le coût d'une visite d'urgence sur site. Pour les capteurs enterrés ou distants, l'accès au remplacement peut dépasser le prix d'achat d'origine. Convenez de la documentation d'usine et des contrôles avant expédition avant le paiement afin que les détails manquants du modèle, du canal, du câble ou du protocole n'apparaissent pas lors de la mise en service.

Liste de contrôle RFQ pour un ensemble de capteurs SHM

Mesure et structure

• Type de structure, emplacement de surveillance, dessins, photos et variable physique à mesurer.
• Valeurs normales et extrêmes attendues, résolution requise, base de précision, seuil d'alarme, intervalle d'échantillonnage et durée de surveillance.
• Points de référence, direction du mouvement, décalage d'installation, plage de température et canaux associés nécessaires à l'interprétation.

Chantier et installation

• Eau, poussière, corrosion, vibrations, foudre, impact de la construction, exigences en matière de forage ou de coulis, accès et cheminement des câbles.
• Supports de montage, chevilles, tuyaux de protection, boîtes de jonction, connecteurs, blindage, mise à la terre et protection contre les surtensions.
• Déclaration de la méthode d'installation, procédure de base, points d'arrêt, lectures d'acceptation et enregistrements tels que construits.

Données et portée commerciale

• Lecture manuelle ou automatique, type de canal, protocole, alimentation, stockage, transmission, mappage logiciel, alarmes et rôles utilisateur.
• Fiche technique, coefficients d'étalonnage, traçabilité des séries, instructions de câblage et d'installation, certificats applicables, garantie et assistance.
• Quantité, longueur de câble, accessoires, pièces de rechange, emballage, Incoterm, conditions de paiement, délai de livraison, destination et besoins de mise en service.

Erreurs d'achat courantes qui augmentent le risque de surveillance

• Appel de chaque corde vibrante à sortie de fréquence ou capteur de mouvement numérique sans confirmer l'élément de détection et le canal de lecture.
• Sélection d'une plage allant du mouvement normal uniquement et ne laissant aucune marge pour le décalage d'installation, le comportement saisonnier ou un événement extrême crédible.
• Comparer les valeurs de précision sans vérifier si elles se réfèrent à la pleine échelle, à la lecture, à la linéarité, à la répétabilité ou à un système installé complet.
• Commande de capteurs avant de finaliser les ancrages, les forages, les chemins de câbles, la protection, la capacité de l'enregistreur, les communications, l'alimentation et les étiquettes logicielles.
• Utiliser un capteur local pour interpréter un mécanisme au niveau du système qui dépend également de la charge, de la température, de la pression, du tassement ou du mouvement global.
• Approuver le prix unitaire le plus bas sans fixer le prix de l'installation, du matériel de canal, de la documentation, de l'accès à la maintenance, des pièces de rechange et du risque de remplacement.
