Jauges de contrainte à corde vibrante pour la surveillance des ponts, tunnels et barrages : guide de sélection complet

Le secteur mondial de la construction connaît une augmentation massive des investissements dans les infrastructures à grande échelle. Les gouvernements et les promoteurs privés financent des ponts, des tunnels, des barrages hydroélectriques et d’imposantes structures éoliennes dans le monde entier. Par conséquent, la demande de systèmes fiables et à long terme de surveillance de l’état des structures (SHM) n’a jamais été aussi forte. Au sein de ces systèmes de sécurité critiques, les jauges de contrainte constituent la principale source de données. Vous devez comprendre qu’une sélection erronée d’un capteur coûte bien plus cher que l’appareil physique lui-même. Un mauvais choix entraîne des calculs de contraintes faussés, retarde les décisions en matière de sécurité et multiplie finalement les coûts de maintenance à long terme.

Par conséquent, le choix d’une jauge de contrainte représente un jugement technique critique plutôt qu’un simple achat de produit. Chaque ingénieur de projet doit répondre à trois questions fondamentales avant de spécifier un capteur. Tout d’abord, quel est le matériel d’accueil ? Deuxièmement, quelle est l’étape d’installation actuelle ? Finalement, quelles sont les contraintes environnementales ? Ce guide complet vous guidera à travers les différents types de jauges, les critères de sélection critiques, l'adéquation des applications et l'intégration des capteurs dans un système SHM complet.

Qu'est-ce qui fait de la technologie des cordes vibrantes la norme mondiale pour la surveillance des contraintes à long terme

Avant de pouvoir spécifier un capteur de manière intelligente, vous devez avoir une solide compréhension technique du fonctionnement des différentes technologies de surveillance. La technologie à corde vibrante (VW) sert actuellement de norme mondiale pour la surveillance à long terme des infrastructures. Le principe de la corde vibrante repose sur un fil d'acier tendu qui est excité par une bobine d'excitation pulsée. La fréquence propre de cette vibration correspond directement à la contrainte subie par le fil.

Cette sortie de fréquence offre des avantages exceptionnels pour les projets de génie civil. Les capteurs VW offrent une forte immunité aux interférences électromagnétiques et présentent un comportement de dérive à long terme très stable. De plus, ces capteurs peuvent transmettre des signaux sur des kilomètres de câble sans aucune distorsion ni perte de signal.

La plupart des projets de surveillance de l’état des structures exposent les capteurs à des cycles thermiques importants à l’extérieur. Par conséquent, les jauges de contrainte VW modernes disposent d'une thermistance intégrée pour une détection de température intégrée. Cet ajout permet au logiciel de surveillance d'appliquer des corrections automatiques de température aux lectures de déformation. Vous pouvez comparer ces performances robustes avec les jauges à feuille résistives traditionnelles. Les jauges à feuille fonctionnent parfaitement pour les paramètres de laboratoire et les tests à court terme. Cependant, les jauges à feuille restent très sensibles à la pénétration d'humidité, à la dérive nulle et à la dépendance à l'amplificateur sur de longs câbles. Kingmach élève encore ce standard avec sa série intelligente VW (les variantes HAT et HB). Ces modèles avancés ajoutent des capacités d'adressage numérique, qui permettent aux ingénieurs d'exécuter des réseaux de bus multi-capteurs à l'aide d'un seul enregistreur de données.

Trois principaux types de jauges de contrainte et quand les déployer

Les ingénieurs demandent souvent quelle jauge de contrainte ils doivent utiliser pour leur projet spécifique. La réponse nécessite une comparaison structurée basée sur la méthode d'installation et la structure hôte. Vous pouvez classer ces capteurs en quatre types de déploiement principaux.

Jauge de contrainte montée en surface (JMZX-212HAT/HB)

Les techniciens boulonnent ou collent des jauges de contrainte montées en surface directement sur des surfaces existantes en béton ou en acier. Vous devez choisir ce modèle pour la surveillance post-construction, les rénovations structurelles et les tests de charge dynamique. Cette jauge excelle également lorsque le perçage ou le moulage dans la structure hôte est impossible. La série JMZX-212 offre une plage de mesure standard de ±2 500 με avec une résolution de 0,1 με. Le boîtier en acier inoxydable entièrement scellé garantit des performances étanches jusqu'à une profondeur d'eau de 150 mètres.

Jauge de contrainte intégrée (JMZX-215HA/215HAT/HB)

Les équipes de construction coulent des jauges de contrainte directement dans le béton frais ou les enterrent dans des matériaux de remblai structurels. Cela représente le choix standard pour les nouveaux projets de construction, notamment les ponts, barrages, tunnels, murs de soutènement et dalles de fondation. Les capteurs encastrés ne nécessitent aucune résistance au cisaillement de la part du matériau de base, ce qui rend le processus d'installation exceptionnellement rapide et fiable.

Jauge de contrainte soudée en surface (JMZX-206HAT)

Les soudeurs fixent des jauges de contrainte soudées en surface directement sur les éléments de construction en acier tels que les poutres, les palplanches et les pieux tubulaires. Le soudage permet d'obtenir un couplage mécanique très cohérent sur l'acier nu sans recourir à des adhésifs chimiques. Cette permanence fait des jauges soudées l'option privilégiée pour les structures en acier marines et souterraines où la liaison époxy peut se dégrader avec le temps.

Strainmètre pour barres d'armature (JMZX-4XXHAT/HB)

Les entrepreneurs raccordent des extensomètres pour barres d'armature directement dans la cage d'armature en acier des structures en béton. Ces capteurs mesurent l'allongement et la compression des barres d'armature pour évaluer le transfert des charges à travers les colonnes, les poutres et les pieux profonds. Vous trouverez ces instruments essentiels à la construction d’immeubles de grande hauteur, à la sécurité des fosses de fondation et aux infrastructures de métro.

Type de jauge	Meilleur matériel hôte	Phase d'installation	Application typique
Montage en surface	Béton / Acier existant	Post-construction	Rénovations et tests de charge
Intégration	Béton frais	Nouvelle construction	Tabliers de pont et murs de barrage
Soudé en surface	Membres en acier nu	Nouveau / Post-construction	Poutres et pieux en acier
Strainmètre pour barres d'armature	Acier d'armature (barres d'armature)	Nouvelle construction	Fosses de fondation et gratte-ciel

Cinq paramètres techniques qui devraient déterminer votre spécification finale

Une fois que vous avez sélectionné le type d’installation approprié, vous devez évaluer les spécifications techniques précises. Cinq paramètres clés devraient déterminer votre décision finale en matière d'approvisionnement.

Plage de mesure et résolution: Une plage de mesure standard de ±2 500 με couvre de manière adéquate la plupart des applications de génie civil. Cependant, vous avez également besoin d’une grande sensibilité. Une sortie haute résolution de 0,1 με garantit que le capteur capture les micro-déformations dans les éléments en béton précontraint et en acier sous des charges de service normales.

Classe de précision: Un taux de précision de 0,5 % FS (pleine échelle) sert de référence pour la surveillance de niveau infrastructure. Une grande précision reste cruciale lorsque vous calculez la contrainte structurelle réelle à partir de la déformation mesurée en utilisant le module d'élasticité du matériau. Vous devez toujours vérifier la conformité aux normes de certification reconnues, telles que GB/T 13606-2007 ou DL/T 1044-2022.

Indice d'étanchéité et étanchéité environnementale: De nombreux projets fonctionnent dans des environnements difficiles. Un boîtier en acier inoxydable entièrement scellé pouvant supporter une profondeur d’eau de 150 mètres est essentiel. Vous avez besoin de ce niveau de protection pour les façades de barrages hydroélectriques, les pieux de zone de marée et les excavations de tunnels très humides.

Plage de température de fonctionnement: Les structures civiles subissent des conditions météorologiques extrêmes. La thermistance intégrée doit couvrir une large plage allant de −40 °C à +120 °C. Les projets situés dans des climats arctiques ou à proximité de sources de chaleur industrielles nécessitent cette résilience thermique. De plus, une correction précise de la température évite les fausses alarmes dans votre système de surveillance automatisé.

Sortie du signal et compatibilité du système: Vous devez choisir entre les sorties de fréquence VW standard et les variantes numériques Smart (RS-485 / SDI-12). Les capteurs intelligents permettent un câblage de bus multipoint. Cette architecture numérique peut réduire jusqu'à 60 % les coûts élevés de câblage sur les grands réseaux de capteurs. À titre pratique, les unités de lecture et les enregistreurs de données Kingmach sont adaptés en usine à la série de capteurs JMZX, ce qui élimine complètement les risques d'intégration du système.

Complétez votre surveillance des contraintes avec des cellules de pesée creuses pour un suivi complet de la force du câble. Apprenez-en davantage dans notre Guide des cellules de pesée creuses. → Cellules de pesée creuses pour la surveillance des câbles de pont et des ancrages : guide de sélection et spécifications

Adapter les jauges de contrainte au type de projet : de la surveillance des ponts à l'ingénierie géotechnique

Faire correspondre le bon capteur à l’application spécifique est la marque d’une surveillance efficace de l’état des structures. Différents domaines du génie civil nécessitent des approches de mesure distinctes.

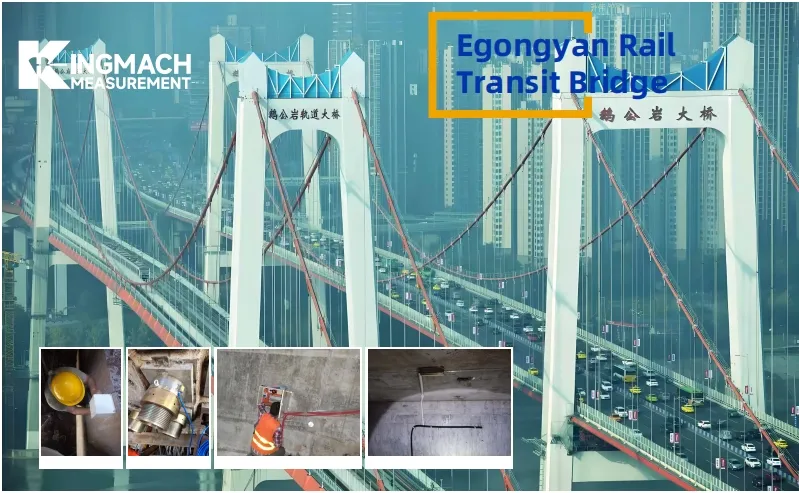

Surveillance des ponts : les projets de ponts nécessitent une approche à multiples facettes. Les ingénieurs ont coulé des jauges d'encastrement dans les sections de tablier en béton et ont épissé des jauges de déformation des barres d'armature sur les armatures en acier pour mesurer les réponses aux charges vives et le fluage du béton à long terme. Simultanément, les techniciens utilisent des jauges soudées en surface sur les principales poutres en acier pour suivre les cycles de fatigue en cours.

Tunnels et structures souterraines : Les environnements souterrains posent de sérieux défis avec une humidité élevée et des eaux souterraines corrosives. Ces conditions exigent des jauges d’encastrement entièrement scellées et étanches. De plus, l’utilisation d’un câblage de bus intelligent réduit considérablement la complexité de l’installation dans les têtes de tunnel confinées.

Barrages hydroélectriques et murs de soutènement : La surveillance des barrages repose en grande partie sur des capteurs encastrés profondément dans le corps en béton. Les boîtiers étanches supportent facilement une immersion permanente sous une forte pression d’eau. La capacité de transmission longue distance des signaux VW permet aux ingénieurs de construire d’énormes réseaux de capteurs sur toute la façade du barrage sans installer de répéteurs de signaux intermédiaires.

Immeubles de grande hauteur et fosses de fondation : La sécurité lors des excavations urbaines est primordiale. Les extensomètres pour barres d'armature soudés sur les cages de colonnes et les murs de contreventement fournissent des données de répartition des charges en temps réel au fur et à mesure de l'avancement des phases de construction.

Pentes latérales et projets géotechniques : La stabilité des pentes nécessite une surveillance continue. Les ingénieurs installent des jauges montées en surface ou encastrées dans les revêtements en béton projeté pour surveiller la déformation de la surface et les contraintes des murs de soutènement.

Structures de tours éoliennes : les éoliennes subissent des charges cycliques massives. Des jauges soudées en surface fixées aux sections de la tour en acier surveillent efficacement la fatigue en flexion et les déformations dynamiques induites par le vent.

Au-delà du capteur : comment les jauges de contrainte s'intègrent dans un système de données SHM complet

Vous devez toujours considérer une jauge de contrainte comme un élément unique d’un écosystème technologique plus vaste. Le capteur agit simplement comme point d’origine des données. La précision inhérente de la jauge n'a d'importance que si l'ensemble de la chaîne de transmission préserve ces données sans introduire de bruit électrique ni de perte de signal.

Les câbles d'instrumentation jouent un rôle majeur dans la fidélité des données. Vous devez utiliser des câbles blindés à impédance adaptée spécialement conçus pour les capteurs à corde vibrante. Des câbles de haute qualité empêchent la dégradation du signal, même sur des distances de transmission supérieures à 1 000 mètres.

Ensuite, vous devez considérer le matériel d’acquisition. Les enregistreurs de données et unités de lecture automatisés de Kingmach prennent en charge les interrogations multicanaux. Ils permettent aux ingénieurs de configurer des seuils d'alarme précis et d'utiliser des options de télémétrie à distance, notamment les réseaux 4G, WiFi et LoRa.

Enfin, un logiciel de visualisation transforme les fréquences brutes en informations exploitables. Des tableaux de bord numériques en temps réel affichent les tendances de contrainte, les valeurs de contrainte corrigées en fonction de la température et les niveaux d'alerte automatisés. Cette intégration permet une surveillance structurelle à distance sans surveillance, 24h/24 et 7j/7. Le fait de spécifier vos capteurs, câbles, enregistreurs et logiciels auprès d'un seul fournisseur élimine les inadéquations des protocoles de communication et réduit considérablement le temps de mise en service.

Que rechercher lors de l'achat de jauges de contrainte auprès d'un fournisseur international

Les équipes d’approvisionnement sont confrontées à des défis uniques lors de l’évaluation des fournisseurs internationaux de capteurs de surveillance de l’état des structures. Vous devez regarder au-delà des simples spécifications du produit et évaluer la fiabilité opérationnelle du fournisseur.

Premièrement, les certifications tierces sont extrêmement importantes. Vous devez insister sur des enregistrements d'étalonnage traçables et sur le strict respect des normes reconnues de l'industrie. Les produits vérifiés réduisent considérablement les risques d’approbation de votre projet. Deuxièmement, vous devez évaluer la fiabilité de la livraison. Un fournisseur idéal conserve des modèles standard en stock pour une expédition rapide tout en respectant des calendriers de livraison contractuels stricts pour les commandes personnalisées à l’échelle d’un projet.

Troisièmement, un service après-vente complet différencie les fabricants réputés des simples distributeurs. Recherchez des fournisseurs proposant une hotline technique 24h/24 et 7j/7 avec des temps de réponse initiaux rapides. Ce support devient inestimable lorsque des projets distants rencontrent des anomalies de données inattendues. Quatrièmement, évaluez leurs capacités de personnalisation. Les projets situés dans des climats extrêmes ou des espaces confinés nécessitent souvent des longueurs de calibre adaptées, des matériaux de boîtier spécialisés ou des types de connecteurs non standard. En fin de compte, le choix d'un fournisseur unique qui fabrique les capteurs, les câbles, les enregistreurs et les logiciels sous un seul système de gestion de la qualité unifié garantit une responsabilité totale.

Faire le bon choix : un récapitulatif rapide de la décision et votre prochaine étape

La sélection de la jauge de contrainte parfaite est un processus méthodique. Vous devez analyser le matériel hôte, identifier la phase d'installation, vérifier les spécifications techniques et assurer la compatibilité totale du système. La meilleure jauge de contrainte est rarement l’option la moins chère ou celle présentant les spécifications de laboratoire les plus impressionnantes. Au lieu de cela, le bon capteur est celui parfaitement adapté à votre environnement structurel et à la durée de surveillance à long terme.

Vous ne savez pas quel modèle de capteur convient à votre projet spécifique ? Besoin d'une recommandation de capteur pour votre projet ? Partagez vos exigences : les ingénieurs Kingmach répondent dans les 24 heures. 🔗 [ Demandez une consultation de projet gratuite → ]

FAQ

1. Quelle est la principale différence entre les jauges de contrainte montées en surface et encastrées ?

Les techniciens fixent des jauges montées en surface à l'extérieur des structures existantes à l'aide de boulons ou d'adhésifs. À l’inverse, les équipes de construction coulent des jauges d’encastrement directement dans le béton humide lors de la nouvelle phase de construction.

2. Les jauges de contrainte à corde vibrante peuvent-elles mesurer la température ?

Oui. La plupart des jauges de contrainte à corde vibrante de haute qualité comprennent une thermistance intégrée. Ce composant mesure la température locale, permettant à votre logiciel de surveillance de corriger automatiquement les lectures de déformation pour la dilatation et la contraction thermiques.

3. Pourquoi utiliser une jauge soudée en surface plutôt qu'une jauge adhésive ?

Les jauges soudées en surface créent une liaison métallurgique permanente avec les structures en acier nues. Cette connexion soudée offre une stabilité supérieure à long terme dans des environnements difficiles, humides ou sous-marins où les adhésifs chimiques finissent par se dégrader.

4. Jusqu’où un capteur à corde vibrante peut-il transmettre son signal ?

Étant donné que les capteurs à corde vibrante émettent une fréquence plutôt qu’une tension, ils résistent aux changements de résistance des câbles. Avec un câblage blindé approprié, ils peuvent transmettre des signaux précis sur des distances supérieures à 1 000 mètres sans amplificateurs externes.

5. A quoi sert un capteur à corde vibrante « Smart » ?

Les capteurs intelligents utilisent des protocoles numériques (comme RS-485 ou SDI-12) et disposent d'adresses numériques uniques. Cela permet aux ingénieurs de connecter plusieurs capteurs sur un seul bus de câble, réduisant ainsi considérablement la complexité du câblage et les coûts de matériaux.

6. Les jauges de contrainte à corde vibrante peuvent-elles être utilisées avec les cellules de pesée ?

Oui. Les jauges de contrainte à corde vibrante et les cellules de pesée sont couramment utilisées ensemble dans la surveillance structurelle et géotechnique. Les cellules de pesée mesurent la force appliquée, tandis que les jauges de contrainte mesurent la déformation des matériaux, fournissant ainsi des données complémentaires pour une évaluation plus complète des performances structurelles.

7. Comment effectuer une vérification de l'étalonnage sur site sans réétalonnage en usine ?

La vérification sur le terrain peut être effectuée en vérifiant les lectures zéro, en comparant les mesures avec des charges de référence connues, en examinant les tendances des données historiques ou en recoupant avec d'autres capteurs. Ces méthodes permettent d'identifier une dérive potentielle entre les intervalles d'étalonnage formels sans nécessiter un réétalonnage en usine.

---

Écrit par Kingmach Engineering Team — soutenant des projets d'infrastructure dans le monde entier depuis 2001
