Capteurs de niveau d'eau à pression différentielle pour la sécurité des barrages : 7 avantages techniques expliqués

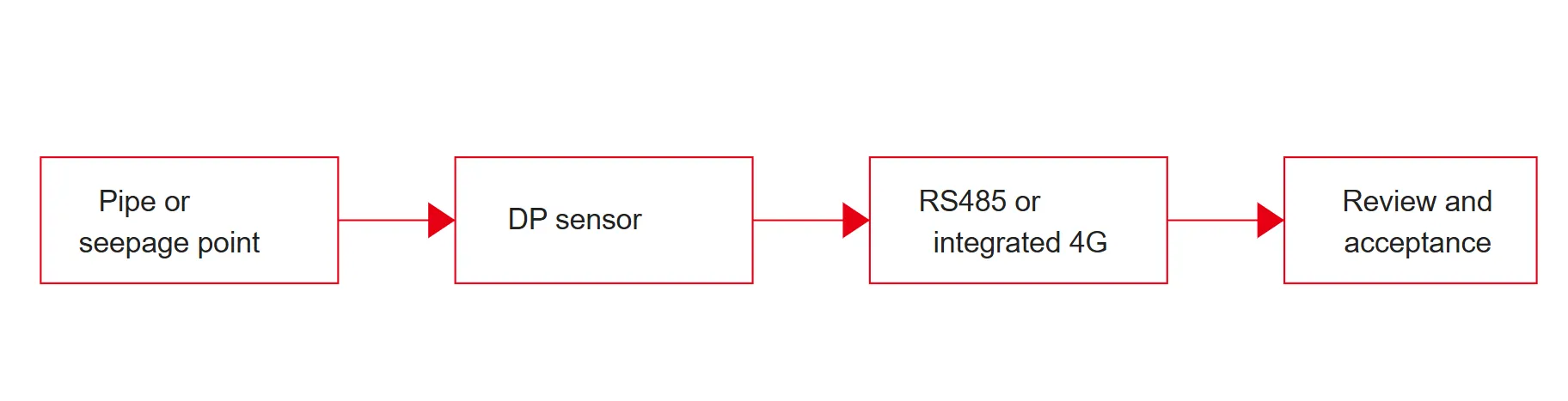

Figure : un avantage technique n'est obtenu que lorsque le point, le capteur, le chemin des données et le processus d'examen sont spécifiés ensemble.

Avantage 2 : Données de tendance stables pour l'interprétation de la pression d'infiltration et du niveau d'eau

Les capteurs de pression différentielle aident les équipes de barrage à lire les tendances plutôt que les valeurs isolées. C’est important parce que l’infiltration et le comportement interne de l’eau prennent souvent un sens par la persistance et la relation, et non par un point dramatique. Une légère augmentation peut avoir de l’importance si elle se poursuit pendant plusieurs jours, si elle réagit trop lentement après le rabattement du réservoir ou si elle cesse de correspondre au comportement de drainage à proximité.

Les données de tendance stables permettent une meilleure interprétation dans trois situations courantes. Premièrement, lorsqu’un changement du niveau du réservoir devrait produire une réponse interne prévisible, mais ne le fait pas. Deuxièmement, lorsqu'un point de surveillance lié aux infiltrations se rétablit trop lentement après un changement des conditions de pluie ou de débit. Troisièmement, lorsqu'un point commence à s'écarter des points voisins qui se déplacent généralement ensemble. C’est le genre de schémas qui conduisent à une inspection plus approfondie avant qu’un problème plus grave ne se développe.

La résolution du niveau d'eau au niveau millimétrique dans la gamme JMYC-67XXAD donne au site un enregistrement de tendance plus fin avec lequel travailler, tandis que la précision à pleine échelle de 0,2 % indiquée pour ce modèle aide à déterminer si l'instrument est adapté à la tâche de surveillance. Il ne s’agit pas de citer des chiffres pour eux-mêmes. Le fait est qu’une résolution fine et une sortie stable améliorent la façon dont les changements petits mais persistants sont examinés au fil du temps.

Avantage 3 : Prise en charge directe des alertes de sécurité et des règles d'avertissement en temps réel pour les barrages

Un capteur devient beaucoup plus utile lorsqu’il prend en charge une logique d’avertissement au lieu de collecter uniquement des lectures. Les workflows d'alerte de barrage s'appuient généralement sur trois familles de règles : des seuils absolus, des seuils de taux de changement et des vérifications croisées avec les canaux de surveillance associés. Les capteurs de niveau d'eau à pression différentielle sont utiles car leur sortie peut être introduite directement dans cette structure de règles via une collecte de données filaire ou à distance.

Cela compte sur le plan opérationnel. Une augmentation du niveau du réservoir pendant une fenêtre de contrôle normale peut ne nécessiter aucune action. Une élévation interne rapide d'un point lié à une infiltration, surtout lorsqu'elle ne correspond pas au comportement de drainage attendu, peut mériter une vérification sur le terrain. Un système d’alerte utile a besoin des données des capteurs à temps, dans un format cohérent et sur une plateforme où la règle peut se déclencher sans attendre un transfert manuel des données.

La pile de produits liés aux barrages de Kingmach comprend les Module d'acquisition JMZX-XXGH et un plateforme de surveillance qui prend en charge la gestion centralisée des données et la configuration des règles d'alarme. Pour un acheteur, cela signifie que le capteur de niveau d'eau peut être examiné dans le cadre d'un parcours de données complet : détection, acquisition, transmission, stockage, examen des tendances et envoi d'alertes.

Avantage 4 : Déploiement flexible dans des architectures de surveillance filaire RS485 et 4G à distance

Les sites de barrages n'ont pas tous les mêmes conditions de communication. Certains disposent déjà d’armoires, d’électricité et d’un réseau central d’enregistreurs. D'autres ont besoin de points éloignés où l'installation d'un câble augmenterait les coûts sur le terrain ou ralentirait le déploiement. Les capteurs de niveau d’eau à pression différentielle peuvent fonctionner dans les deux configurations lorsque le modèle correspond au plan de communication.

Dans la famille JMYC-67, le JMYC-67XXAD s'adapte à une architecture RS485 filaire, utile lorsque le site dispose déjà d'un backbone d'acquisition stable et souhaite une intégration directe dans un module central. Le JMYC-67XXAWL prend un chemin différent en combinant un DTU 4G intégré avec une alimentation par batterie interne. Cela réduit le matériel de communication sur le terrain séparé et peut être utile aux points de surveillance sans surveillance ou largement répartis.

Cette différence n’affecte pas que le temps d’installation. Cela modifie la planification de la maintenance, la stratégie de rechange, la gestion des défauts de communication et la fréquence à laquelle le site peut échantillonner de manière réaliste sans créer de charge électrique. Un acheteur comparant ces options devrait examiner la voie de communication et la voie électrique avant de comparer les prix, car ces deux décisions déterminent la charge d'exploitation à vie du point de surveillance.

Avantage 5 : Meilleure adéquation à long terme dans des conditions de terrain humides, enterrées et sans surveillance

Les équipements de surveillance des barrages vivent souvent dans des conditions difficiles pendant de longues périodes. Les environnements humides, les points d'installation enterrés et l'exposition aux intempéries exercent une pression constante sur les joints, les câbles, les boîtiers et les connecteurs. Un instrument de niveau d'eau utilisé dans ce contexte doit rester lisible dans ces conditions, et pas seulement bien paraître lors d'un bref examen des spécifications.

C’est là que l’étanchéité, la conception des câbles, la méthode d’installation et le fonctionnement nécessitant peu d’entretien deviennent des facteurs d’achat pratiques. Le JMYC-67XXAD et le JMYC-67XXAWL sont tous deux positionnés avec une protection IP68, et le modèle AWL intégré ajoute également un chemin de déploiement sans surveillance basé sur une batterie avec une autonomie liée à l'intervalle d'échantillonnage. Cela affecte directement la fréquence à laquelle un point distant nécessite un service.

Pour un acheteur de barrage, ces détails doivent être convertis en questions de maintenance. À quelle fréquence le point nécessite-t-il une visite sur place ? Comment le chemin ventilé est-il protégé ? Comment les données manquantes sont-elles séparées des données anormales ? Comment le changement de batterie est-il planifié en fonction de la fréquence d'alerte souhaitée ? Ces questions sont plus utiles que de répéter une longue liste de paramètres sans signification de champ.

Avantage 6 : Intégration plus facile avec les piézomètres, les modules d'acquisition et le logiciel de surveillance des barrages

La surveillance du niveau d'eau dans un barrage est rarement interprétée seule. Il se trouve souvent à côté de piézomètres à corde vibrante, d'instruments d'infiltration, de capteurs de déformation et de logiciels centralisés qui aident les ingénieurs à comparer les lectures de différentes parties de la structure. Les capteurs de niveau d'eau à pression différentielle prennent en charge cette vision plus large lorsqu'ils peuvent partager un chemin de données avec les autres instruments du système.

Dans la gamme Kingmach, la série JMYC-67 est naturellement revue aux côtés des Piézomètre à corde vibrante JMZX-55XXHAT , le module d'acquisition JMZX-XXGH et la plateforme du système de surveillance. Cette combinaison est importante car elle donne au site une meilleure chance de lire le niveau d'eau, la pression interstitielle et les canaux associés au sein d'un seul flux de travail de révision au lieu de les disperser entre des outils déconnectés.

Pour les équipes achats, les questions d’intégration doivent être écrites directement dans la RFQ. Confirmez le format de communication, la compatibilité de l'enregistreur, la méthode d'adressage, l'intervalle d'échantillonnage, la destination de l'alarme et si le logiciel peut comparer le point aux canaux associés. Ces éléments déterminent si le capteur se comportera comme un élément d’un système de surveillance ou restera une source de données isolée.

Avantage 7 : Des décisions d'acheteur plus utiles grâce à des données mesurables et des critères d'appel d'offres clairs

L’un des avantages les plus pratiques d’un capteur de niveau d’eau à pression différentielle est qu’il donne à l’acheteur des critères mesurables de spécification et d’acceptation. Au lieu d'une demande générale pour un dispositif de niveau d'eau, le projet peut définir le type de point, la portée, le chemin de communication, les conditions d'alimentation électrique, l'exposition environnementale, l'intervalle d'enregistrement et les attentes de réponse dans un langage technique lié au plan du site.

Cela conduit à une demande de prix plus claire et à une meilleure discussion avec les fournisseurs. L'acheteur peut demander si le capteur est destiné à des tubes intégrés ou à des positions en eau libre, si la sortie est RS485 ou 4G intégrée, si le niveau de protection correspond à l'environnement de terrain et si la lecture sera utilisée uniquement pour l'examen des tendances ou directement liée aux alarmes. Chaque réponse affecte le bon modèle et la bonne approche de déploiement.

Comment sélectionner un capteur de niveau d'eau à pression différentielle pour les projets de surveillance de barrages

La sélection doit commencer par le point de surveillance et non par le catalogue. Définissez si le point se trouve à l'intérieur d'un tube de niveau d'eau intégré, d'une sortie de décompression, d'une position d'observation liée aux infiltrations ou d'un point hydrologique distant. Définissez ensuite comment les données circuleront, à quelle fréquence elles doivent être signalées et quel type de règle d'avertissement utilisera la lecture.

Ensuite, réduisez l’ajustement technique. La portée, la résolution, la précision, la méthode de communication, le mode d'alimentation électrique, la température de fonctionnement et le niveau de protection sont tous importants, mais uniquement en relation avec la tâche sur site. Un capteur intégré 4G peut réduire la charge de travail sur le terrain à un point distant, tandis qu'un modèle RS485 filaire peut être plus pratique à un point déjà connecté à un enregistreur central.

Enfin, examinez le capteur dans le cadre de la chaîne d’avertissement complète. Confirmez la compatibilité de l'acquisition, l'intégration de la plateforme, les étapes de mise en service, les vérifications de base et les responsabilités de maintenance. Un bon choix de capteur n’est pas seulement le bon modèle. C'est le modèle qui correspond au point de surveillance, à l'architecture du site et au processus d'alarme que l'équipe utilisera réellement.

Planifiez ensemble le point de surveillance, le chemin des données et la règle d'alerte

Si votre projet de barrage nécessite une surveillance du niveau d'eau à pression différentielle, définissez le type de point, la voie de communication, les conditions d'alimentation électrique et la logique d'avertissement avant de choisir le modèle. Cela facilite la comparaison des options de la série JMYC-67 et l'intégration du capteur dans le flux de travail d'acquisition et de logiciel plus large.
