Alertes de sécurité des barrages en temps réel avec capteurs de niveau d'eau à pression différentielle

Les propriétaires de barrages ont besoin d’une visibilité plus précoce sur les changements de niveau, les changements de pression d’infiltration et les ruptures de tendance qui apparaissent avant qu’un problème d’exploitation ne se transforme en un événement de sécurité. Les capteurs de niveau d’eau à pression différentielle sont utiles car ils suivent ces changements aux points de surveillance intégrés, humides et difficiles d’accès.

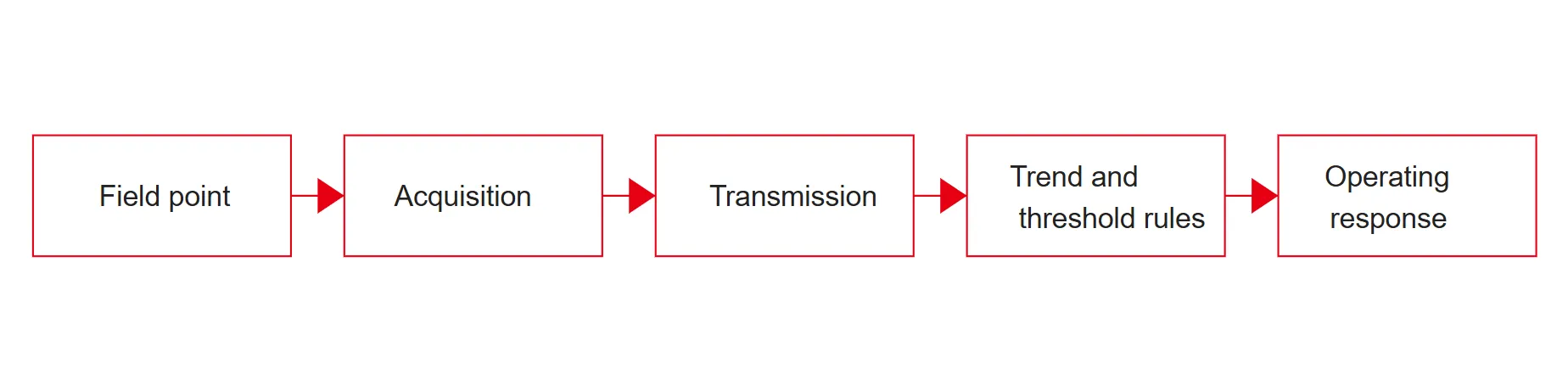

Dans un flux de travail d'alerte fonctionnel, le capteur n'est que le premier lien. La lecture doit rester stable dans les conditions de terrain, passer proprement à la couche d'acquisition et atteindre un logiciel capable de la comparer aux seuils, aux règles de taux de variation et aux instruments à proximité. C’est ce qui transforme les contrôles périodiques en alertes de sécurité des barrages en temps réel.

Pour l’évaluation du côté de l’acheteur, la vraie question n’est pas de savoir si un capteur peut lire le niveau d’eau de manière isolée. La vraie question est de savoir si le système peut prendre en charge des alertes fiables sur les canalisations intégrées, les points de drainage, les stations sans surveillance et les longs intervalles d'entretien sans créer d'incertitude supplémentaire pour l'équipe de surveillance.

Pour les exploitants de barrages, l’alerte la plus utile est rarement une seule lecture élevée. Il s'agit d'un signal de niveau ou d'infiltration qui rompt avec sa relation normale avec le fonctionnement du réservoir, les précipitations, le drainage ou le mouvement structurel.

Pourquoi les signaux de niveau d'eau sont importants dans les programmes de sécurité des barrages

Un plan de surveillance des barrages suit généralement bien plus que l’élévation du réservoir. Les opérateurs surveillent également la pression d'infiltration, le mouvement de la ligne phréatique, le comportement du drainage, le niveau en aval et la façon dont ces lectures évoluent en fonction des données de déplacement, de largeur de fissure ou de contrainte. Une valeur unique peut sembler normale alors que sa tendance par rapport aux précipitations, au débit ou à la pression de soulèvement raconte une histoire différente.

C'est pourquoi la logique d'alerte a besoin de contexte. Une lecture en hausse à l’intérieur d’un tube de niveau d’eau de fondation peut indiquer qu’un chemin d’infiltration devient plus actif. Un changement au niveau d’un tuyau de décompression peut suggérer un changement dans les conditions de drainage. Une augmentation du niveau du réservoir pendant le fonctionnement normal peut être acceptable, mais la même augmentation, associée à un mouvement inhabituel de la pression interne, mérite attention.

Un programme fiable de surveillance des barrages traite le niveau d’eau, les infiltrations, la déformation et la surveillance environnementale comme des indicateurs liés. Cela correspond à la façon dont les opérateurs expérimentés interprètent le risque dans la pratique : la valeur d'avertissement provient de la corrélation et non d'un instrument fonctionnant seul.

Comment les capteurs de pression différentielle transforment la hauteur d'eau en données utilisables

Les instruments de niveau d’eau à pression différentielle déduisent la hauteur du liquide à partir de la pression. Sur le terrain, le capteur convertit la hauteur d'eau agissant sur l'élément de mesure en une valeur de niveau numérique. Lorsque l'installation utilise un câble ventilé connecté à l'atmosphère, la lecture peut réduire les interférences barométriques et réagir plus rapidement au mouvement réel du niveau d'eau.

Cette logique de fonctionnement s'adapte bien au travail des barrages car de nombreux points de surveillance sont étroits, encastrés, humides et difficiles d'accès. Au lieu de recourir à des sondages manuels fréquents, l'instrument peut rester en place et émettre des rapports depuis l'intérieur d'un tuyau de niveau d'eau, à une sortie de drainage ou à partir d'un point d'observation hydrologique.

Pour une architecture de surveillance filaire, Kingmach JMYC-67XXAD La série est positionnée pour la pression d'infiltration profonde, l'observation du niveau d'eau des réservoirs et des barrages, la surveillance des eaux souterraines et l'installation de canalisations encastrées. Sa sortie RS485, sa protection IP68, sa résolution de 0,1 mm et sa précision de 0,2 % FS sont le type de détails que les acheteurs peuvent utiliser lors du dépistage compatible avec une infrastructure d'acquisition existante.

De quoi dépendent réellement les alertes de barrage en temps réel

Une alerte n'est pas créée par le capteur seul. Cela dépend de la conception du seuil, de la fiabilité de l'acquisition, de la stabilité de la communication et de la comparaison avec les instruments à proximité. En pratique, les équipes utilisent souvent trois niveaux de règles : des seuils d'alarme absolus, des seuils de taux de changement et des contrôles de corrélation avec les données de précipitations, d'exploitation du réservoir, d'infiltration ou de déformation.

Par exemple, une augmentation du niveau du réservoir pendant une fenêtre d’exploitation planifiée peut être acceptable. Une augmentation rapide du niveau d’eau interne dans un tube d’observation intégré, surtout si elle est associée à un débit d’infiltration anormal ou à une pression de soulèvement anormale, nécessite une réponse différente. De meilleures règles réduisent le risque que les équipages perdent du temps sur de fausses alarmes tout en manquant un modèle en développement.

C’est également là que le reste du système compte. L'ensemble de produits axés sur les barrages de Kingmach comprend les Module d'acquisition JMZX-XXGH et une plate-forme logicielle de surveillance, pertinente car la qualité des alertes dépend de la manière dont le capteur, l'enregistreur, la couche de transmission et la pile de visualisation se comportent ensemble en cas d'utilisation continue.

Vues de la plateforme pour l'examen et le contrôle des alarmes

Où les compteurs de niveau d'eau à pression différentielle s'intègrent dans un mélange d'instruments de barrage

Les dispositifs de niveau d'eau à pression différentielle sont plus puissants lorsque la tâche consiste à observer en continu le niveau dans les canalisations, les points hydrologiques ou les emplacements de surveillance liés aux infiltrations où une sortie numérique stable est importante. Ils font généralement partie d’un ensemble d’instruments plus large plutôt que d’une réponse autonome.

Une configuration pratique de barrage peut combiner un indicateur de niveau d'eau à pression différentielle pour le mouvement de la hauteur d'eau, un piézomètre à corde vibrante pour le comportement de la pression interstitielle, des capteurs de déplacement pour le mouvement structurel et une couche logicielle qui relie les données aux seuils d'avertissement. Si le site comporte des points distants sans alimentation ni câblage pratiques, un modèle sans fil intégré peut réduire le travail sur le terrain et simplifier le déploiement.

Pour les points de réservoir ou de rivière non surveillés, le JMYC-67XXAWL Le modèle intégré combine un DTU 4G et une batterie interne dans un seul boîtier. Cela peut rendre la planification de la maintenance plus claire lorsqu'un projet nécessite moins de composants de terrain distincts.

Comment comparer les modèles de pression différentielle filaires et intégrés

Le moyen le plus rapide de comparer les options consiste à regarder au-delà de la gamme principale et à faire correspondre chaque modèle à l’architecture de surveillance. Un instrument RS485 filaire peut être la meilleure solution lorsque le barrage dispose déjà d'armoires, d'une capacité d'enregistrement et d'une infrastructure de communication stable. Une unité 4G intégrée peut réduire le temps d'installation aux points distribués où les tranchées et l'acheminement de l'électricité ralentiraient le projet.

Pour l’examen des marchés publics, la comparaison doit rester liée au mode opératoire. Dans la gamme Kingmach, la gamme JMYC-67XXAD convient à l'intégration RS485 filaire et à la surveillance à résolution fine, tandis que la gamme JMYC-67XXAWL oriente la discussion vers la communication 4G intégrée, l'alimentation interne au lithium et la durée de vie de la batterie qui change avec l'intervalle d'échantillonnage. Ces différences affectent la planification de la maintenance, la stratégie de rechange et la conception de la fréquence des alarmes.

Détails d'installation qui protègent la qualité des alertes

De nombreuses mauvaises alertes sont des problèmes d’installation déguisés en problèmes de capteur. Si le tuyau de niveau d'eau est bloqué, le chemin de ventilation est compromis, la manipulation des câbles est mauvaise ou la condition de référence est instable, le flux de données dérivera avant que quiconque ne soupçonne la méthode de montage.

Pour l'acceptation côté acheteur, demandez au fournisseur de définir la compatibilité des tailles de tuyaux, la méthode de suspension, la protection des câbles ventilés, la manipulation étanche au niveau des connecteurs, l'adressage de l'enregistreur et les contrôles de mise en service pour la dérive nulle, la répétabilité et les communications. Cela maintient le transfert lié au comportement sur le terrain au lieu d'une seule spécification papier.

Lorsque le point de surveillance est éloigné, le plan de mise en service doit également définir l'intervalle d'échantillonnage, la fréquence d'alerte, la planification du remplacement des batteries et la manière dont la plateforme signale les données manquantes par rapport aux données anormales. Ce sont des événements différents, et leur mélange dans la couche logicielle crée une confusion lors d'incidents réels.

Comment les ingénieurs détectent les tendances anormales avant qu'elles ne deviennent des urgences

Un système d’alerte utile n’attend pas une valeur extrême. Il surveille les changements de pente, de durée et d'accord entre les canaux associés. Dans les travaux de barrage, cela signifie souvent vérifier si le mouvement interne du niveau d’eau suit normalement le fonctionnement du réservoir ou s’en sépare.
