Capteurs de niveau d'eau Kingmach pour la surveillance des barrages

Pourquoi la surveillance du niveau d'eau est importante pour la sécurité des barrages

Le niveau d’eau est l’une des variables opérationnelles derrière la planification des réservoirs, le contrôle des crues, l’examen des infiltrations et les décisions d’avertissement. Il peut décrire la charge hydraulique sur la structure, indiquer si un tuyau de décharge se comporte comme prévu et aider à interpréter les changements de pression des eaux souterraines ou internes lorsqu'ils sont lus avec d'autres instruments.

Le résultat utile est une série chronologique comparable plutôt qu’un nombre isolé. Les ingénieurs peuvent comparer les précipitations, les modifications du réservoir, la réponse du drainage et les conditions internes au fil du temps lorsque les données, l'intervalle d'échantillonnage et l'historique de maintenance sont conservés avec les données de mesure. C'est sur cette base que l'on peut décider si un changement nécessite une enquête ou s'il est cohérent avec la réponse normale du site.

Principaux types de capteurs de niveau d'eau pour la surveillance des barrages

Le capteur doit correspondre au point de mesure. Un capteur de pression immergé peut s'adapter à un tube d'observation intégré ou à un tuyau de décompression, tandis que la mesure radar ou ultrasonique peut éviter le contact avec une surface d'eau libre. Les systèmes à flotteurs, les barboteurs et les jauges manuelles restent pertinents lorsque les conditions du site ou la méthode de validation les rendent pratiques.

Les indicateurs manuels méritent une place dans le plan de surveillance. Ils fournissent une référence visible et sans alimentation pour la mise en service, les contrôles périodiques et les enquêtes post-événement. Définissez la donnée, l'itinéraire d'accès sécurisé, l'intervalle d'inspection et le format d'enregistrement horodaté afin que ces lectures puissent valider, plutôt que confondre, le flux de données numériques.

Comment fonctionnent les capteurs de niveau d'eau à pression différentielle

Un capteur hydrostatique convertit la pression de l'eau au point de détection en une valeur de niveau. À mesure que la colonne d'eau au-dessus du capteur augmente, la pression augmente. Pour un diaphragme immergé, la relation peut être exprimée par Delta P = rho gh, de sorte que le niveau signalé dépend de la densité du fluide, de l'élévation du capteur et d'une référence atmosphérique stable.

Pour les applications en plein air, un câble ventilé ou un tube d'air interne peut référencer la mesure à la pression atmosphérique. Cela réduit le risque de considérer le changement barométrique comme un événement lié au niveau de l’eau. Cela ne supprime pas le besoin de discipline sur le terrain : enregistrez l'élévation du capteur et les données de référence lors de la mise en service, gardez le chemin de ventilation sec et ouvert et comparez une lecture stable avec une référence étudiée ou manuelle.

Cette méthode de mesure convient à de nombreux barrages et points hydrologiques, mais elle ne doit pas être sélectionnée uniquement par étiquette. L'acheteur doit vérifier la géométrie des canalisations, la hauteur de chute attendue, le risque de sédiments, le tracé des câbles, l'accès pour la maintenance et l'architecture des données avant de confirmer une approche basée sur la pression.

Précision, résolution et portée : ce que les acheteurs devraient comparer

La résolution est le plus petit incrément qu’un appareil peut détecter ou afficher. La précision décrit à quel point la valeur rapportée est proche de la valeur réelle dans des conditions définies. Un incrément d'affichage fin ne garantit pas à lui seul la fiabilité d'un seuil d'avertissement ou d'une tendance à long terme ; Le décalage d'installation, la réponse en température, l'étalonnage et la stabilité du point de référence comptent également.

Choisissez la plage par rapport à la colonne d'eau maximale crédible, et pas seulement au niveau de fonctionnement normal. Examinez le niveau d'inondation, la hauteur de conduite, les excursions de pression attendues et les conséquences d'une surcharge. La demande de prix doit également indiquer l'objectif technique de la lecture, car les critères d'acceptation pour la déclaration des réservoirs, la surveillance des tendances et la réponse aux alarmes peuvent différer.

JMYC-67XXAWL et JMYC-67XXAD : choisir l'architecture des données

Pour les réservoirs éloignés, l'hydrologie ou les points de barrage sans surveillance, le Kingmach JMYC-67XXAWL combine un capteur de pression différentielle, un DTU 4G intégré et une batterie interne. Ses modèles de 10 m, 20 m et 30 m peuvent simplifier le déploiement là où un chemin de câble protégé et une alimentation électrique locale sont difficiles à fournir. Son adéquation dépend toujours de la couverture cellulaire, de l'intervalle d'échantillonnage prévu, de l'accès à l'installation et d'un plan réaliste d'entretien de la batterie.

Le Kingmach JMYC-67XXAD prend la voie de l’intégration filaire. Son interface RS485 et son alimentation DC 9-24 V le rendent approprié là où un enregistreur, une alimentation électrique, un chemin de câble protégé et une architecture d'acquisition ont déjà été conçus. Ses variantes de 10 m, 20 m et 30 m doivent être sélectionnées en fonction de la hauteur d'eau maximale attendue plutôt que du seul niveau d'eau normal.

La différence de spécification devrait motiver une décision technique. Le modèle AWL rapporte une résolution de 1 mm et une précision FS de +/-0,1 % avec une transmission 4G alimentée par batterie ; le modèle AD rapporte une résolution de 0,1 mm et une précision de 0,2 % FS avec intégration RS485. Comparez ces chiffres avec l'ensemble de la chaîne de mesure, y compris le contrôle des données, les erreurs d'installation, l'objectif de l'alarme et les contraintes de maintenance, au lieu de choisir un seul chiffre.

Facteurs d'installation qui affectent la précision réelle

Un capteur correctement spécifié peut toujours fournir des données de projet médiocres lorsque l'installation est faible. Utilisez un montage stable, une référence verticale documentée, un acheminement des câbles protégé, un accès propre au tube ou au tuyau et un zéro ou un décalage enregistré. Dans un tuyau de décharge ou un tube de niveau d'eau intégré, documentez la disposition de la suspension et la position du capteur afin que les futurs opérateurs puissent interpréter les changements après la maintenance ou le remplacement.

Les sédiments, l'encrassement biologique, les turbulences, l'air emprisonné, la tension des câbles, l'exposition à la foudre et les coups de bélier peuvent tous affecter une mesure. Les installations de capteurs de pression nécessitent des chemins de ventilation secs et ouverts. Les stations alimentées par batterie doivent évaluer leurs tentatives de communication et leur calendrier d'échantillonnage en fonction de leur durée de vie. Les réseaux RS485 nécessitent un plan défini pour les contrôles de blindage, de mise à la terre, de protection contre les surtensions et de mise en service.

Flux de travail de surveillance des barrages et liens d'application vérifiés

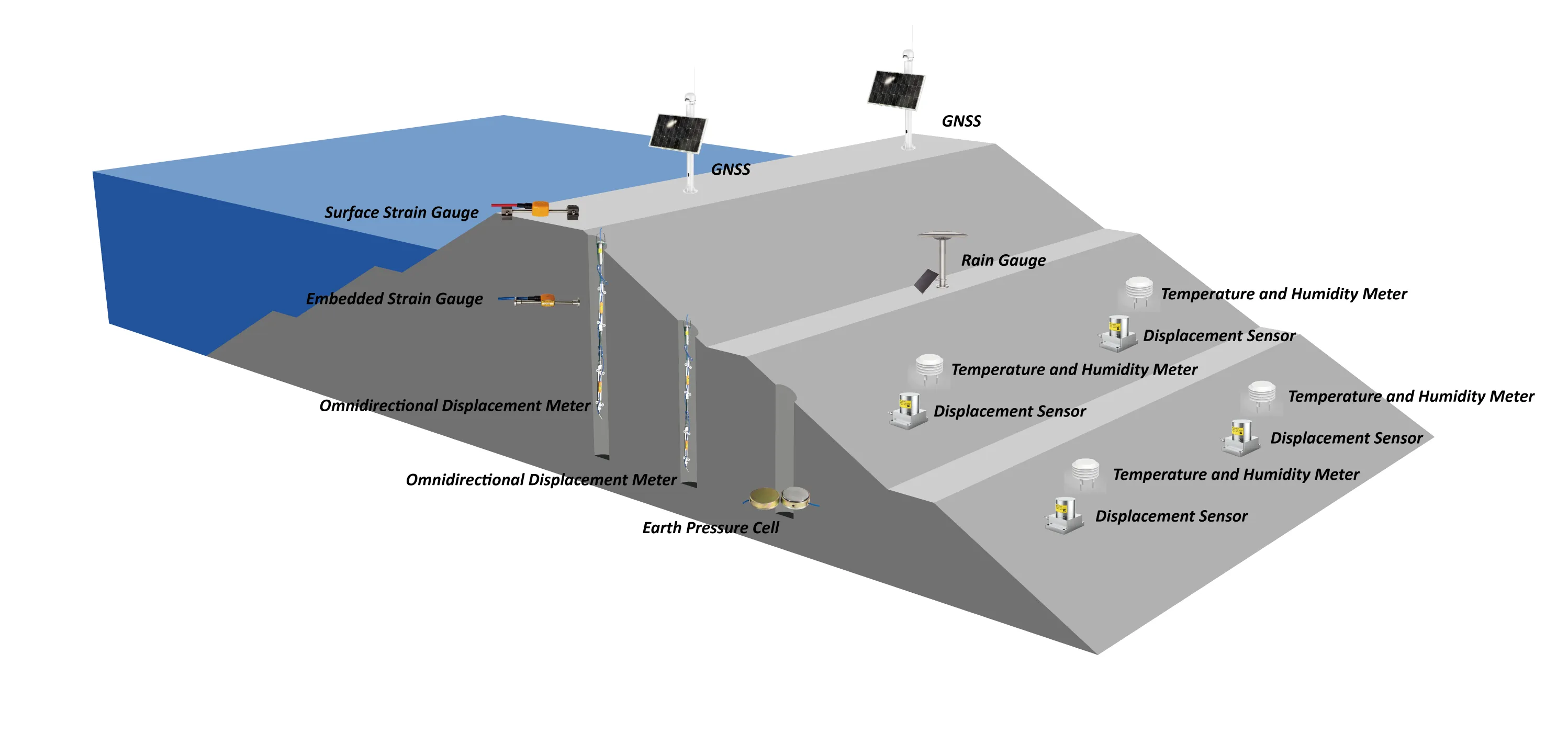

Un système de surveillance de barrage combine normalement plusieurs sorties de capteurs. Le canal de niveau d'eau devient plus utile lorsqu'il est examiné avec les enregistrements d'infiltration, de tassement, de déplacement, d'inclinaison, de précipitation et d'exploitation. Kingmach solution de surveillance de barrage décrit cette approche au niveau du système à travers les observations structurelles, d'infiltration, hydrologiques, environnementales et de charge.

Pour le chemin des données, définissez où les données sont collectées, transmises, examinées et conservées avant de sélectionner un capteur. Un point distant peut nécessiter un appareil 4G intégré ; un site câblé peut nécessiter un plan de canaux, un enregistreur de données, un câblage de protection et une plate-forme de révision. Le disponible lectures et enregistreurs de données et logiciel de surveillance fournir des points de référence internes pertinents pour cette discussion de la demande de prix.

Aucun cas de performance de barrage spécifique au site n'a été ajouté à cet article car le matériel fourni n'en vérifie pas pour ces deux modèles de niveau d'eau. Une demande de projet doit plutôt fournir le dessin du site, l'objectif des mesures, la liste des instruments et les critères d'acceptation afin que la configuration puisse être examinée par rapport à l'installation réelle.

Liste de contrôle de sélection pour les équipes d’approvisionnement et d’ingénierie

Point de mesure

• Définissez si le point est une surface de réservoir, un tube encastré, une sortie de tuyau de décompression, un forage d'eau souterraine, un puits de stabilisation ou une station hydrologique.
• Confirmez la hauteur maximale crédible, l'élévation de référence, les contraintes d'accès et la portée requise.

Système technique

• Définissez l’objectif de précision et de reporting pour l’examen des tendances, la gestion des alarmes ou le reporting opérationnel.
• Sélectionnez le fonctionnement sur batterie 4G pour les points distants ou RS485 pour un réseau d'acquisition filaire.
• Spécifiez le montage, la géométrie des tuyaux, le routage des câbles, la protection des évents, la mise à la terre, la protection contre les surtensions et la méthode de validation.

Commercial et livraison

• Demandez la fiche technique, la documentation d'étalonnage, le schéma de câblage, les conseils d'installation, les détails IP, les détails d'emballage, la confirmation du délai de livraison et les conditions de garantie.

Entretien et acceptation

• Définissez les intervalles d'inspection et de nettoyage, l'accès au remplacement de la batterie le cas échéant, les contrôles de ventilation, les contrôles de l'enregistreur et la comparaison avec une référence manuelle ou étudiée.

Erreurs d'achat courantes

Comparer uniquement la résolution est une erreur courante. Un incrément d'affichage de 0,1 mm peut être utile, mais l'acceptation dépend également de la précision à grande échelle, de la géométrie de l'installation, du comportement en température, des conditions d'étalonnage et de la stabilité de la référence. Définissez d’abord la tolérance de décision requise, puis comparez l’instrument complet et le plan d’installation.

La communication est souvent décidée trop tard. Un appareil 4G à faible consommation peut réduire le travail sur le terrain à distance, mais il nécessite une couverture et un plan d'entretien de la batterie. Un appareil RS485 filaire peut être plus facile à entretenir dans un réseau d'acquisition complet, mais seulement si l'alimentation, la protection des câbles, la mise à la terre et le contrôle des surtensions sont déjà concernés.

Ignorer l’entretien des évents crée un autre risque évitable. Une référence ventilée peut réduire l'erreur barométrique, mais la condensation, le blocage ou la pénétration d'eau peuvent compromettre les lectures. Ajoutez des vérifications manuelles des références après l’installation, l’inondation, les activités de construction et le remplacement des capteurs afin que l’enregistrement des données reste défendable.
