Qu'est-ce qu'une jauge de contrainte à corde vibrante ? Avantages, utilisations et limites

Imaginez un ingénieur de pont assis dans un bureau, observant le flux de données structurelles provenant de capteurs intégrés au plus profond des piliers en béton il y a plus de dix ans. Les lectures sont toujours précises et le signal est toujours stable. Ce niveau de fiabilité à long terme n’est pas un heureux hasard. C’est le résultat du choix de la technologie adaptée à la tâche.

Le cheval de bataille derrière cette endurance est la jauge de contrainte à corde vibrante. Ce capteur a toujours survécu aux technologies concurrentes dans des environnements exigeants. Cet article expliquera exactement comment fonctionne une jauge de contrainte à corde vibrante, évaluera ses principaux avantages et ses limites honnêtes, et vous aidera à adapter le bon type de capteur à votre prochain projet.

Qu'est-ce qu'une jauge de contrainte à corde vibrante ?

Pour comprendre le capteur, il faut d’abord définir ce qu’il mesure. En génie civil et géotechnique, la « déformation » fait référence à la petite quantité de déformation qu'un matériau subit lorsqu'il est soumis à une contrainte ou à une charge. Mesurer cette contrainte est vital. Il indique aux ingénieurs si un pont se plie trop, si un barrage s'affaisse de manière inégale ou si le revêtement d'un tunnel subit une pression dangereuse.

Une jauge de contrainte à corde vibrante (VW) mesure cette déformation selon un principe de fonctionnement brillamment simple. À l’intérieur du boîtier de la jauge se trouve un fil d’acier tendu. Lorsqu’une impulsion électrique excite ce fil, celui-ci résonne à une fréquence spécifique directement proportionnelle à sa tension. Lorsque le matériau structurel autour de la jauge se déforme, il étire ou comprime le corps de la jauge, modifiant la tension du fil interne et modifiant sa fréquence de résonance. Ce décalage de fréquence est ensuite converti en une lecture de déformation précise.

Ce signal basé sur la fréquence est très robuste. Contrairement aux jauges de contrainte résistives traditionnelles (en feuille), qui reposent sur des changements de tension qui peuvent s'affaiblir avec la distance, un signal de corde vibrante se propage sans effort sur de longs parcours de câble. Cela fait de la jauge VW le capteur ultime de surveillance de l’état des structures pour les environnements difficiles et les déploiements sur plusieurs années.

Pour s'adapter à différents scénarios de construction, ces capteurs sont généralement disponibles en trois configurations principales : montage en surface, encastrement et soudage en surface.

Types de jauges de contrainte à corde vibrante

La sélection du bon type de jauge dépend entièrement de la phase de votre projet et des matériaux impliqués.

Modèle de surface: Les ingénieurs boulonnent ou collent ces jauges à l'époxy directement sur des surfaces en béton, en acier ou en bois une fois la construction terminée. Ils constituent le choix idéal pour la surveillance post-construction ou les projets de rénovation. Un excellent exemple est le Jauge de contrainte intelligente à fil vibrant JMZX-212HAT/HB , qui offre une haute précision pour les infrastructures existantes.

Modèle d'intégration: Les ouvriers coulent ces jauges directement dans le béton frais. Le capteur devient définitivement partie intégrante de la structure. Ils sont idéaux pour surveiller les barrages, les fondations sur pieux et les coulées massives de béton.

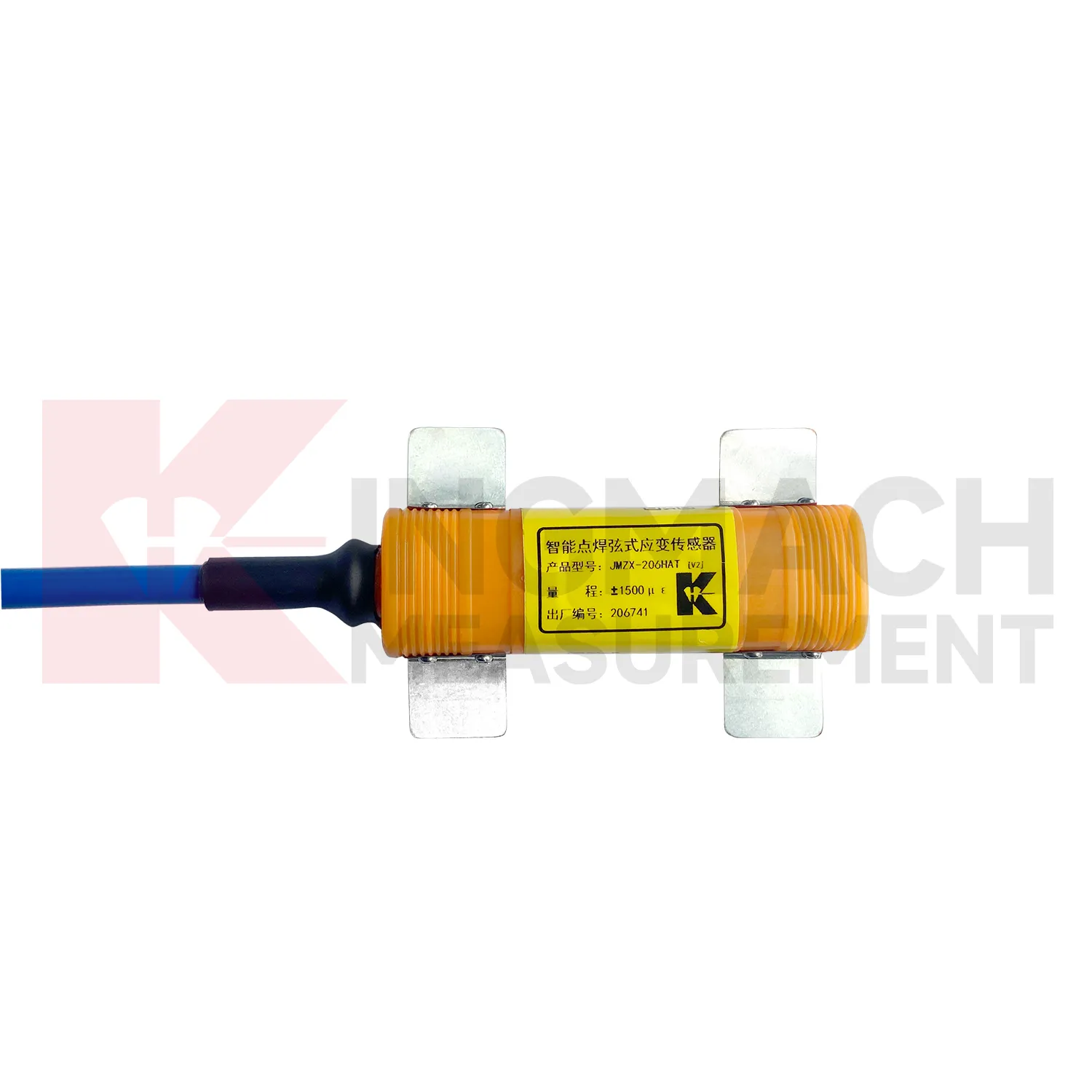

Modèle soudé en surface: Les techniciens les soudent directement aux éléments en acier comme les poutres de pont, les pieux en acier et les brides des tours éoliennes. Une connexion soudée résiste bien mieux aux vibrations et aux charges cycliques que les liaisons adhésives.

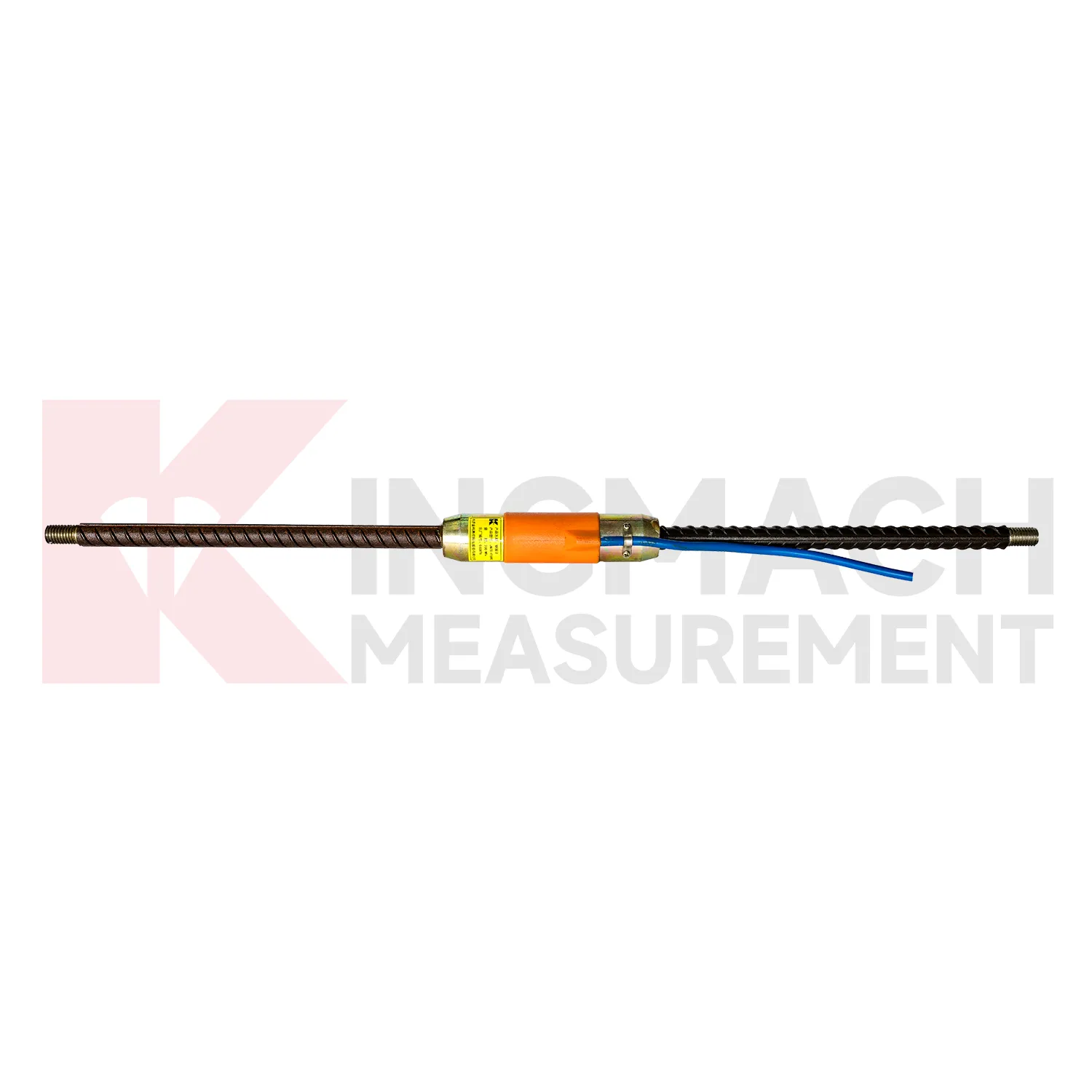

Strainmètres pour barres d'armature: Les équipes de construction placent ces capteurs tubulaires creux en ligne avec les barres d'armature. Ils mesurent directement la force axiale dans les barres d’armature, ce qui est essentiel pour comprendre l’état des pieux, des murs de soutènement et des revêtements de tunnels.

Guide de sélection rapide

Phase du projet / Matériel	Type de jauge recommandé	Application commune
Béton ou bois existant	Montage en surface	Rénovations, suivi de bâtiments historiques
Coulées de béton frais	Intégration	Barrages, fondations, murs de soutènement
Structures en acier existantes	Surface soudée	Ponts, tours d'éoliennes, pieux en acier
Structures en béton armé	Strainmètre pour barres d'armature	Pieux porteurs, revêtements de tunnels

Principaux avantages des jauges VW

Les ingénieurs choisissent les capteurs à corde vibrante comme outil principal pour surveiller l’intégrité structurelle sur des périodes prolongées, car cette technologie offre des capacités de surveillance permanentes. Les principaux avantages comprennent:

Stabilité exceptionnelle à long terme: La sortie de fréquence d'une jauge VW maintient une stabilité totale car ses performances ne sont pas affectées par les changements de résistance des câbles, l'infiltration d'humidité dans les connecteurs et les fluctuations de la tension d'alimentation. Ces problèmes affectent fréquemment les jauges résistives au fil du temps, mais les capteurs VW restent stables pendant des décennies.

Forte immunité EMI/RFI: Les chantiers de construction créent un environnement électriquement bruyant. Les générateurs diesel et les équipements de soudage, ainsi que les lignes électriques, produisent des interférences. Les signaux du domaine fréquentiel peuvent facilement traverser ces environnements, ce qui élimine le besoin de systèmes de blindage de câbles coûteux et lourds.

Longs parcours de câbles: Les capteurs VW conservent la qualité de leur signal lorsqu'ils fonctionnent avec 1 000 mètres de câble, qui s'étend au-delà de cette distance. Cela permet aux ingénieurs de renvoyer toutes les données vers un seul enregistreur de données centralisé sur les grands sites de barrages ou de tunnels.

Large plage de températures de fonctionnement: Les capteurs conservent leurs fonctions opérationnelles dans des plages de températures extrêmes, des régions alpines inférieures à zéro aux chantiers de construction d'infrastructures tropicales, permettant leur utilisation comme système de surveillance standard pour les applications géotechniques dans le monde entier.

Thermistances intégrées: La plupart des jauges VW modernes comprennent une thermistance interne, qui fonctionne comme une thermistance intégrée. Le système utilise un seul câble pour fournir des données de température, ce qui permet des ajustements automatiques de la température qui améliorent la qualité des données collectées.

Variantes numériques et intelligentes: Les modèles intelligents d'aujourd'hui utilisent les suffixes HAT et HB pour montrer leur capacité à connecter les systèmes traditionnels aux opérations industrielles 4.0 modernes. Les appareils offrent une fonctionnalité de sortie RS-485 ainsi que des capacités de stockage de données intégrées et une connexion transparente aux équipements d'enregistrement de données IoT et aux systèmes SCADA actuels.

Applications de projet des jauges de contrainte à corde vibrante

Les jauges de contrainte à corde vibrante constituent le système nerveux des infrastructures modernes. Ils fournissent des données critiques sur un large éventail de projets de génie civil.

Pont et Viaduc: Les ingénieurs utilisent des jauges montées en surface et soudées pour surveiller la flexion des poutres, les charges portantes et la dilatation thermique dans les projets qui nécessitent une attention particulière pour les structures à longue portée et les systèmes à fort trafic.

Barrages et ouvrages hydrauliques: Les jauges d'encastrement dédiées, que les ingénieurs placent dans les structures en béton de masse, suivent les trois processus fondamentaux que sont les interactions de fluage, de tassement et de pression interstitielle depuis le début jusqu'à la fin de la durée de vie opérationnelle de la structure, qui dure plusieurs décennies.

Tunnels et Travaux Souterrains: Les jauges que les ingénieurs installent sur le revêtement des tunnels et les boulons d'ancrage servent à surveiller la convergence, qui se produit en raison de la pression des morts-terrains. Le système avertit à l’avance les équipes d’ingénierie des changements structurels qui se produisent avant qu’elles ne puissent observer une quelconque fissuration visible.

Bâtiments de grande hauteur et fondations: Les extensomètres pour barres d'armature et les jauges d'encastrement dans les fondations profondes vérifient les hypothèses de transfert de charge faites lors de la conception. Ils comblent le fossé entre les prévisions géotechniques et la réalité de la construction.

Tours d'éoliennes: Les jauges soudées en surface, fixées aux brides des tours, surveillent les joints critiques en fatigue des tours d'éoliennes pendant la charge du vent. L’importance de ce développement est d’autant plus grande que les parcs éoliens terrestres et offshore se développent partout dans le monde.

Murs de soutènement et pentes: Des réseaux de jauges distribuées surveillent le mouvement des masses terrestres tout en suivant le processus de défaillance progressive grâce à leurs capacités de mesure. Les informations recueillies appartiennent à la catégorie des données essentielles, qui protègent les projets de remblais ferroviaires et autoroutiers des dangers potentiels.

Limites et compromis honnêtes

Aucun capteur n’est parfait pour chaque application. Comprendre les limites des jauges de contrainte VW garantit que vous spécifiez le bon outil pour le travail.

Ne convient pas aux mesures dynamiques: Les jauges VW mesurent la déformation quasi-statique car elles ne détectent que des mouvements lents. Pour surveiller les vibrations haute fréquence dépassant 1 à 2 Hz, vous devez utiliser soit des accéléromètres, soit des jauges à feuille résistive.

Coût unitaire plus élevé: Le processus de fabrication précis ainsi que les composants électroniques internes d'une jauge VW entraînent des coûts plus élevés par rapport aux simples jauges à feuille. Le coût devient justifiable lorsqu'il est utilisé pour des installations permanentes, mais il reste inutile pour des expériences temporaires en laboratoire.

Nécessite un équipement de lecture compatible: Les signaux VW nécessitent des unités de lecture ou des enregistreurs de données spécifiques qui peuvent répondre à leurs exigences de fréquence. Les équipes d'approvisionnement doivent vérifier les contraintes budgétaires ainsi que les besoins de compatibilité au début de leur processus de planification.

Les jauges d'encastrement ne sont pas récupérables: La jauge d'encastrement devient permanente après son installation dans le béton. Le système présente des erreurs d'installation permanentes car elles ne peuvent pas être corrigées. Le système nécessite un étalonnage en usine ainsi qu'une installation experte car ces deux éléments garantissent des performances appropriées du système.

Dérive d’étalonnage extrême à long terme: Bien que les capteurs VW soient exceptionnellement stables, ils peuvent subir une légère dérive d’étalonnage sur des périodes extrêmes de plusieurs décennies. Les ingénieurs doivent examiner les spécifications de dérive publiées pour les projets dépassant 20 à 30 ans sans accès prévu au réétalonnage.

VW par rapport aux autres technologies de capteurs

Comment la jauge de contrainte à corde vibrante se compare-t-elle aux autres capteurs de surveillance de l’état des structures ?

Jauges VW vs. résistives (feuille): Les jauges VW gagnent facilement en précision sur les longs câbles et les délais prolongés. Les jauges à feuille gagnent en termes de coût initial inférieur et de réponse dynamique haute fréquence.

Jauges VW vs Fibre Optique (FBG): Les capteurs FBG excellent dans la détection distribuée le long d'une seule fibre continue et offrent une transmission ultra-longue distance. Les capteurs VW gagnent en termes de coût global, de maturité de l'écosystème et de facilité de remplacement du matériel de lecture.

Capteurs VW vs MEMS: Les MEMS (Micro-Electro-Mechanical Systems) excellent dans les applications dynamiques à haute fréquence. La technologie VW reste le meilleur choix pour la surveillance permanente statique et quasi-statique.

Tableau de comparaison des technologies

Type de capteur	Meilleur cas d'utilisation	Stabilité à long terme	Ajustement typique de l'infrastructure
Fil Vibrant	Surveillance de déformation lente et statique	Excellent (décennies)	Barrages, tunnels, fondations, génie civil lourd
Résistif (Feuille)	Tests dynamiques haute fréquence	Faible à modéré	Tests en laboratoire, diagnostics à court terme
Fibre optique (FBG)	Baies distribuées haute densité	Excellent	Pipelines, travées continues massives
MEMS	Suivi dynamique des vibrations et de l'inclinaison	Bien	Surveillance sismique, dynamique active des ponts

Meilleures pratiques d'installation

Tirer le meilleur parti de votre capteur de génie civil nécessite une installation minutieuse.

Montage en surface: Une bonne préparation de la surface est obligatoire. Meuler la surface à plat et la dégraisser soigneusement. Assurez-vous que la jauge est correctement orientée avec l'axe de contrainte principal et installez des couvercles physiques pour protéger le capteur du trafic de construction.

Intégration: Positionnez solidement la jauge dans la cage des barres d'armature et respectez les exigences strictes en matière d'enrobage du béton. Acheminez les câbles de signal avec soin pour éviter de les plier ou de les déchirer pendant le coulage du béton. Prenez toujours une lecture de zéro de base avant que le béton ne prenne.

Surface soudée: Respectez strictement les exigences de qualité des soudures. Laisser le métal subir une relaxation des contraintes après soudage et terminer sa phase de refroidissement avant d'établir la lecture de référence initiale.

Conseils universels: Enregistrez toujours les lectures de base immédiatement après l’installation. Utilisez la thermistance intégrée pour les pratiques de compensation de température. Enfin, établissez un protocole clair d'étiquetage des câbles pour les réseaux multi-capteurs afin d'éviter toute confusion au niveau du terminal de l'enregistreur de données.

Comment spécifier et sourcer votre jauge

Lorsque vous êtes prêt à vous procurer une jauge de contrainte à corde vibrante, concentrez-vous sur les détails. Créez une liste de contrôle de spécifications stricte qui comprend la plage de mesure requise (mesurée en microdéformation ou $\mu\varepsilon$), la longueur de la jauge, la fenêtre de température de fonctionnement, le type de sortie souhaité (analogique ou numérique RS-485), la longueur du câble et l'indice IP.

Lorsque vous discutez avec des fournisseurs, posez les bonnes questions. Demandez des exemples de certificats d’étalonnage. Renseignez-vous sur l'immunité cross-ta3245lk si vous installez de grands réseaux multi-capteurs. Vérifiez que leurs capteurs sont nativement compatibles avec votre marque d'enregistreur de données préférée et confirmez les délais de livraison pour les grandes quantités commerciales.

Pour les projets nécessitant une surveillance de surface de haute précision, la série JMZX-212 offre un excellent équilibre entre durabilité et intégration numérique, répondant aux normes d'infrastructure internationales strictes.

Conclusion

La jauge de contrainte à corde vibrante gagne sa place dans la surveillance structurelle à long terme non pas par une nouveauté tape-à-l'œil, mais par une fiabilité éprouvée. Il mesure les changements grâce à des signaux de fréquence robustes, offrant une stabilité exceptionnelle, une forte immunité aux interférences et une transmission transparente des données sur des chantiers de construction massifs. Bien qu’ils ne soient pas destinés aux tests d’impact dynamiques à grande vitesse, leurs performances quasi statiques sont inégalées. C’est une qualité qui compte le plus lorsque l’on s’attend à ce que ces capteurs survivent en toute sécurité aux équipes de construction qui les ont installés.

Prêt à équiper votre prochain projet ? Nous vous invitons à soumettre les spécifications de votre projet à notre équipe d’ingénierie pour une assistance personnalisée dans la sélection de capteurs. Contactez-nous dès aujourd'hui pour un devis ou pour télécharger des fiches techniques complètes des produits.

FAQ

1. Quelle est la précision d’une jauge de contrainte à corde vibrante ?

Lorsqu'elle est installée correctement et compensée en température à l'aide de sa thermistance intégrée, une jauge de contrainte VW de haute qualité offre généralement une précision de $\pm0,1\%$ à $\pm0,5\%$ de sa pleine échelle, ce qui la rend très fiable pour la surveillance de l'état des structures.

2. Les jauges VW peuvent-elles fonctionner dans des conditions immergées ?

Oui. Les jauges VW encastrées et montées en surface sont régulièrement scellées avec des indices IP élevés (souvent IP68). Cela leur permet de fonctionner en permanence tout en étant immergés dans l’eau, ce qui est essentiel pour les projets de barrages et de fondations profondes.

3. Quelle est la durée de vie typique d'une jauge de contrainte intégrée ?

Étant donné que le fil d'acier interne est hermétiquement scellé et protégé de l'oxydation externe, une jauge de contrainte VW intégrée peut facilement fonctionner avec précision pendant 25 à 50 ans, durant souvent toute la durée de vie de la structure hôte.

4. Ai-je besoin d’un équipement spécial pour lire les données ?

Oui. Étant donné que les jauges VW émettent un signal de fréquence plutôt qu'une simple tension, vous devez utiliser une unité de lecture à corde vibrante dédiée ou un enregistreur de données spécifiquement configuré avec un module d'interface à corde vibrante.

5. Un câble cassé sur une jauge intégrée peut-il être réparé ?

Si un câble est sectionné à l’extérieur de la structure en béton, il peut être épissé à l’aide de boîtes de jonction étanches appropriées. Cependant, si le câble est rompu profondément à l’intérieur du coulage du béton, près du corps du capteur, la jauge est définitivement perdue. Cela met en évidence la nécessité d’un acheminement minutieux des câbles pendant la construction.
