Jauge de contrainte à corde vibrante et jauge de contrainte électrique : différences clés

1. Choisir la bonne jauge de contrainte dans les projets d'ingénierie

La demande mondiale de surveillance de l’état structurel (SHM) des infrastructures augmente rapidement. Une mesure précise de la déformation joue un rôle essentiel pour garantir la sécurité du projet, sa durabilité à long terme et sa conformité réglementaire. Les chefs de projet choisissent généralement entre deux technologies principales : la jauge de contrainte à corde vibrante (VWSG) et la jauge de contrainte électrique (ESG). Cet article fournit une comparaison complète des jauges de contrainte pour aider les ingénieurs, les entrepreneurs et les équipes d'approvisionnement à sélectionner la solution adaptée à leurs projets spécifiques.

2. Principes de fonctionnement : comment chaque technologie mesure la contrainte

2.1 Jauge de contrainte à fil vibrant (VWSG)

Le VWSG fonctionne sur la base du changement de fréquence d'un fil tendu à l'intérieur du capteur. La déformation structurelle provoque une variation de tension dans ce fil, ce qui entraîne alors un décalage de fréquence mesurable. Ce signal généré est intrinsèquement numérique, ce qui signifie qu'il reste stable même lorsqu'il est transmis sur de longues distances. Un élément clé pour les ingénieurs est que ce signal basé sur la fréquence est intrinsèquement numérique et reste très stable même lorsqu'il est transmis sur de longues distances. Il s'agit d'un avantage clé de la technologie VWSG dans les environnements difficiles.

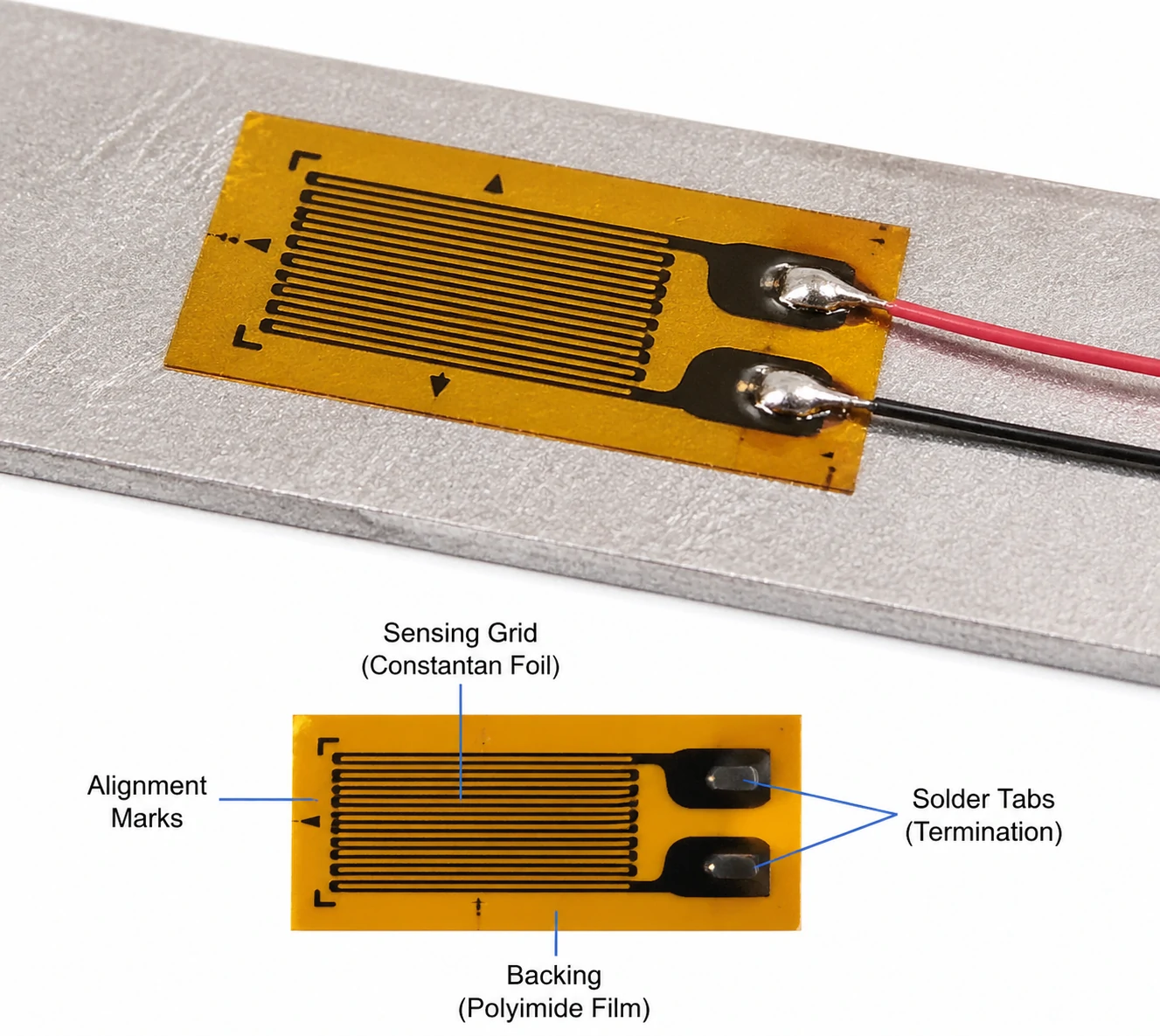

2.2 Jauge de contrainte électrique (ESG)

La jauge de contrainte électrique, ou jauge de contrainte à résistance, fonctionne sur la base d'un changement de résistance électrique. La contrainte physique provoque ce changement de résistance, qu'un circuit en pont de Wheatstone convertit ensuite en une sortie de tension mesurable. Ce système analogique nécessite un conditionnement et une amplification minutieux du signal pour produire des données utilisables. Un élément clé est que l’ESG excelle dans la détection des changements microscopiques, mais est nettement plus vulnérable aux interférences environnementales.

3. Comparaison des performances : précision, stabilité et sensibilité

3.1 Précision des mesures

La jauge de contrainte électrique offre une précision élevée à court terme. En revanche, la jauge de contrainte à corde vibrante offre une précision à long terme exceptionnellement fiable.

3.2 Stabilité à long terme

Le VWSG excelle dans les projets de surveillance pluriannuels car son mécanisme physique résiste intrinsèquement à la dérive. L’ESG peine souvent dans les applications à long terme. L’ESG est très sujet à la dérive du signal et aux effets néfastes de la température au fil du temps.

3.3 Sensibilité et résolution

L'ESG offre une sensibilité supérieure, ce qui le rend mieux adapté à la mesure des microdéformations, à la réalisation de tests en laboratoire et à la capture des changements de mesure dynamiques. Le VWSG fonctionne avec une résolution légèrement inférieure, ce qui le rend idéal pour surveiller les charges statiques et à évolution lente.

4. Adaptabilité environnementale : laquelle est la plus performante dans des conditions difficiles ?

4.1 Résistance à la température

Les changements de température ont un impact sur tous les capteurs de surveillance de l’état structurel. Le VWSG intègre une compensation de température, rationalisant ainsi le processus de collecte de données. L'ESG nécessite des mécanismes de compensation externes pour maintenir l'intégrité des données lors des fluctuations de température.

4.2 Humidité, corrosion et poussière

Le VWSG est entièrement étanche aux éléments, ce qui le rend parfaitement adapté aux applications embarquées. L'ESG est très sensible à la qualité de l'installation et nécessite une protection externe importante pour survivre à l'humidité et à la poussière.

4.3 Interférences électromagnétiques (EMI)

Le VWSG est totalement insensible aux interférences électromagnétiques car il repose sur un signal de fréquence. L'ESG reste très sensible aux EMI car il émet un signal analogique. Cette immunité constitue un argument de vente solide pour l’utilisation des capteurs VWSG dans les grands projets d’infrastructure. Ils fonctionnent exceptionnellement bien dans les régions côtières, les tunnels souterrains et les grands barrages.

5. Installation et maintenance : considérations pratiques pour les ingénieurs

5.1 Complexité de l'installation

L’ESG exige un processus d’installation minutieux. Les techniciens doivent effectuer une préparation de surface précise et assurer une liaison adhésive critique pour obtenir des lectures précises. Le VWSG offre une expérience d'installation beaucoup plus robuste. Les travailleurs peuvent facilement adapter le VWSG pour un ancrage direct dans le béton sans compromettre le capteur.

5.2 Exigences d'entretien

L’ESG comporte un risque d’échec plus élevé sur le terrain. Les opérateurs doivent effectuer un étalonnage fréquent pour que l'ESG continue de fonctionner correctement. Le VWSG nécessite un entretien minimal une fois installé. Cette durabilité se traduit par une très longue durée de vie du VWSG.

6. Compatibilité des systèmes d’acquisition et de surveillance des données

6.1 Transmission des signaux

Le VWSG gère sans effort la transmission longue distance, envoyant des signaux précis jusqu'à plusieurs kilomètres. L'ESG a du mal à gérer les longs câbles et est sévèrement limité par le bruit du signal.

6.2 Intégration avec les systèmes SHM

Les deux types de capteurs s’intègrent aux réseaux modernes de surveillance de l’état des structures. Ils assurent la compatibilité avec les enregistreurs de données standards. Ils se connectent de manière transparente aux plateformes de surveillance IoT et aux systèmes de surveillance à distance. Cette interopérabilité présente une excellente opportunité de présenter des solutions de surveillance complètes aux clients.

7. Applications typiques : là où chaque capteur fonctionne le mieux

7.1 Applications des jauges de contrainte à corde vibrante

• Barrages et centrales hydroélectriques
• Ponts et tunnels
• Fondations profondes
• Pentes et suivi géotechnique

7.2 Applications des jauges de contrainte électriques

• Tests en laboratoire
• R&D aérospatiale et automobile
• Tests structurels à court terme
• Mesures dynamiques haute fréquence

8. Coût par rapport à la valeur : budget à court terme par rapport au retour sur investissement à long terme

Lors de l’analyse des options de corde vibrante et de jauge de contrainte à résistance, les équipes doivent regarder au-delà du prix d’achat initial. L’ESG offre un coût initial inférieur. Cependant, une maintenance et des remplacements fréquents entraînent un coût de cycle de vie beaucoup plus élevé pour l'ESG. Le VWSG nécessite un investissement initial plus élevé. Au fil du temps, le VWSG permet de réduire les coûts de maintenance et de remplacement. Un élément crucial en matière d’approvisionnement est que le coût total de possession (TCO) est beaucoup plus important dans les grands projets pluriannuels.

9. Guide de décision : Comment choisir la bonne jauge de contrainte pour votre projet

9.1 Critères de sélection clés

Les équipes d'approvisionnement doivent évaluer plusieurs facteurs essentiels avant de procéder à une sélection finale de capteurs. Vous devez tenir compte de la durée totale du projet et des conditions environnementales spécifiques du site. Vous devez également déterminer la précision requise, définir vos contraintes budgétaires strictes et évaluer la faisabilité globale de l’installation.

9.2 Tableau de comparaison rapide

Facteur	Fil Vibrant	Électrique
Stabilité	Excellent	Moyenne
Sensibilité	Moyenne	Excellent
Durabilité	Excellent	Faible
Coût (initial)	Plus haut	Inférieur

10. Conclusion : adapter la technologie aux besoins du projet

Il n’existe tout simplement pas de solution universelle lors de la sélection de capteurs structurels. En résumé, le VWSG constitue le choix idéal pour la surveillance à long terme dans des environnements difficiles. L’ESG reste le meilleur outil pour les applications de tests de haute précision à court terme.

Nous invitons les lecteurs à demander une consultation technique avec notre équipe d’ingénierie. Nous pouvons vous aider à obtenir des solutions de capteurs personnalisées et discuter en profondeur des exigences spécifiques de votre projet. Contactez-nous pour une solution de surveillance des contraintes sur mesure pour votre prochain projet d'infrastructure.

[Contactez-nous maintenant !]

FAQ

1. Quelle est la principale différence entre une jauge de contrainte à corde vibrante et une jauge de contrainte électrique ?

La principale différence réside dans leurs principes de fonctionnement. Un VWSG s'appuie sur le décalage de fréquence d'un fil tendu pour mesurer la déformation, tandis qu'un ESG mesure la déformation par un changement de résistance électrique.

2. Quelle jauge de contrainte est la meilleure pour les projets d'infrastructure à long terme ?

La jauge de contrainte à corde vibrante est meilleure pour les projets à long terme. Il présente une résistance inhérente à la dérive du signal et résiste facilement aux conditions environnementales difficiles pendant plusieurs années.

3. Pourquoi les jauges de contrainte électriques ont-elles du mal à transmettre des signaux sur de longues distances ?

Les jauges de contrainte électriques émettent un signal de tension analogique. Ce signal analogique se dégrade sur les longs trajets de câble et capte facilement les interférences électromagnétiques (EMI) et le bruit du signal.

4. Puis-je intégrer des jauges de contrainte électriques directement dans le béton ?

Bien que cela soit possible, il n’est pas recommandé sans une protection externe étendue. Les VWSG sont entièrement étanches et naturellement robustes, ce qui en fait la norme industrielle pour l'encastrement direct dans le béton.

5. Quelle option offre un meilleur retour sur investissement (ROI) ?

Pour les projets à court terme ou en laboratoire, l’ESG offre un meilleur retour sur investissement grâce à des coûts initiaux inférieurs. Pour les projets d'infrastructure à grande échelle ou sur plusieurs années, le VWSG offre un retour sur investissement nettement meilleur car son coût total de possession est inférieur en raison de besoins minimaux de maintenance et de remplacement.
