Applications des jauges de contrainte dans la construction : les principaux avantages expliqués

Chaque défaillance structurelle majeure dans la construction moderne partage un signe d’avertissement commun : un signal d’alarme qui est apparu silencieusement, des semaines ou des mois avant que le béton ne se fissure ou que l’acier ne se déforme. Cet avertissement était un changement de contrainte : une déformation invisible s’accumulant dans le matériau soumis à une charge. Le problème n’était pas que la structure ne parvenait pas à communiquer. Le problème était que personne n’écoutait.

Les jauges de contrainte changent cela. Ce ne sont pas des instruments passifs. Il s'agit du système d'alerte précoce du secteur de la construction : des capteurs qui convertissent les contraintes mécaniques invisibles en données mesurables et exploitables. Les ingénieurs qui les déploient ne se contentent pas de collecter des chiffres. Ils étendent leur capacité à voir l’intérieur d’une structure qui, une fois construite, devient opaque à toute autre méthode d’inspection.

Cet article explique où les jauges de contrainte sont utilisées dans la construction, quels avantages spécifiques elles offrent aux équipes de projet et aux propriétaires d'actifs, et comment sélectionner le type approprié pour une application donnée.

Que fait réellement une jauge de contrainte ?

Avant d’examiner les applications, il est utile de comprendre clairement ce qu’est la contrainte et pourquoi il est important de la mesurer.

Toutes les structures subissent des déformations mineures lorsqu’elles sont soumises au poids. Un camion traversant une poutre de pont fait plier la poutre vers le bas. La construction d’un bâtiment entraîne une compression d’un pieu en béton. Un mur de soutènement se plie parce que les travaux d’excavation se déroulent sur son côté opposé. Les scientifiques définissent la déformation comme la déformation qui se produit dans les matériaux, qu'ils mesurent par microdéformation (με) pour étudier les mouvements cachés que les humains ne peuvent pas observer.

Une jauge de contrainte détecte ces changements et les convertit en signal électrique. Une jauge de contrainte sert d'outil de mesure qui suit en permanence les mouvements structurels en détectant à la fois l'extension et la compression avec une précision d'un microdéformation.

Le type le plus largement utilisé dans la construction civile et géotechnique est le jauge de contrainte à corde vibrante (VW) . Son principe de fonctionnement est élégant. Un fil d'acier tendu à l'intérieur du capteur vibre à une fréquence naturelle. Lorsque la structure environnante se déforme, la tension du fil change et sa fréquence de résonance change. Ce changement de fréquence se traduit directement par une lecture de contrainte. Étant donné que la fréquence est insensible à la dérive de la résistance des câbles et aux variations de tension, les jauges VW maintiennent leur précision sur des longueurs de câble dépassant 1 000 mètres et sur des périodes de mesure s'étendant sur des décennies — deux conditions qui disqualifient régulièrement les jauges à feuille résistive pour la surveillance permanente des infrastructures.

Une fois cette base établie, c’est ici que ces capteurs effectuent leur travail le plus important.

Où les jauges de contrainte sont utilisées dans la construction - Six applications critiques

1. Ponts et structures surélevées

Les jauges de contrainte montées en surface et soudées en surface sur les poutres de pont, les dalles de tablier et les zones d'appui suivent la réponse aux surcharges, les cycles thermiques et le fluage à long terme. Pour les ponts vieillissants confrontés à des charges de trafic accrues ou à une rénovation sismique, ces données éclairent les décisions en matière de charge nominale sur la base de preuves structurelles réelles plutôt que d'hypothèses techniques conservatrices. Il identifie également les sections présentant des concentrations de déformation anormales – le premier indicateur de dommages localisés par fatigue.

2. Coulages de béton et structures de masse

Les jauges de contrainte encastrées sont coulées directement dans le béton frais pendant la construction. Ils surveillent les contraintes de durcissement, les gradients thermiques dans la masse de béton et le tassement à long terme – autant de processus qui sont complètement inaccessibles une fois le coulage terminé. Dans la construction de barrages, de culées de pont épaisses et de grandes dalles de fondation, les gradients thermiques internes lors de l'hydratation peuvent générer des contraintes de traction qui fissurent le béton de l'intérieur. Les jauges intégrées détectent ces conditions en temps réel, permettant aux entrepreneurs d'ajuster les procédures de durcissement avant que les dommages ne soient causés. Cela fait de la surveillance de l’encastrement un outil de contrôle qualité pendant la construction, et non seulement un outil d’inspection après celle-ci.

3. Fondations profondes et systèmes de pieux

Les extensomètres pour barres d'armature sont installés en ligne avec les barres d'armature lors de l'assemblage de la cage de pieux, puis coulés dans le pieu. Ils mesurent le transfert de charge réel de la tête du pieu vers les couches portantes situées en dessous – des données qui seraient autrement impossibles à obtenir une fois le pieu bétonné. Cela valide directement les hypothèses de conception géotechnique formulées lors de la phase de conception des fondations du projet. Pour les immeubles de grande hauteur, les piliers de pont et toute structure où la performance des fondations est essentielle, cette étape de vérification comble l'écart entre ce que le modèle a prédit et ce que le sol fournit réellement.

4. Murs de soutènement et supports d’excavation

Les zones urbaines sont confrontées aux défis de surveillance les plus dangereux lors des travaux d’excavation en profondeur. Les jauges de contrainte sur les pieux soldats, les palplanches et les ancrages d'attache fournissent des lectures continues tout au long de la séquence d'excavation. Ils identifient les changements dans la pression du sol et les mouvements des bâtiments avant que des changements physiques ne deviennent apparents. Les données aident les équipes de construction à déterminer les mesures de protection nécessaires tout en décidant à quelle vitesse d'excavation et quand installer des structures de support sur les chantiers de construction du métro et les chantiers d'excavation de sous-sol à côté des bâtiments existants.

5. Tunnels et travaux souterrains

Les jauges montées sur le revêtement du tunnel et les boulons d'ancrage détectent la convergence induite par les morts-terrains, c'est-à-dire la réduction progressive du diamètre du tunnel provoquée par la pression du sol au fil du temps. Ils résolvent les changements à l’échelle millimétrique, ce qui les rend capables d’identifier l’instabilité en développement bien avant que la condition ne devienne apparente aux inspecteurs. Dans les tunnels en terrain meuble traversant des zones urbaines, où le tassement de la surface doit rester dans des tolérances millimétriques, cette résolution ne constitue pas un raffinement technique. C'est une exigence de sécurité.

6. Tours éoliennes et structures hautes

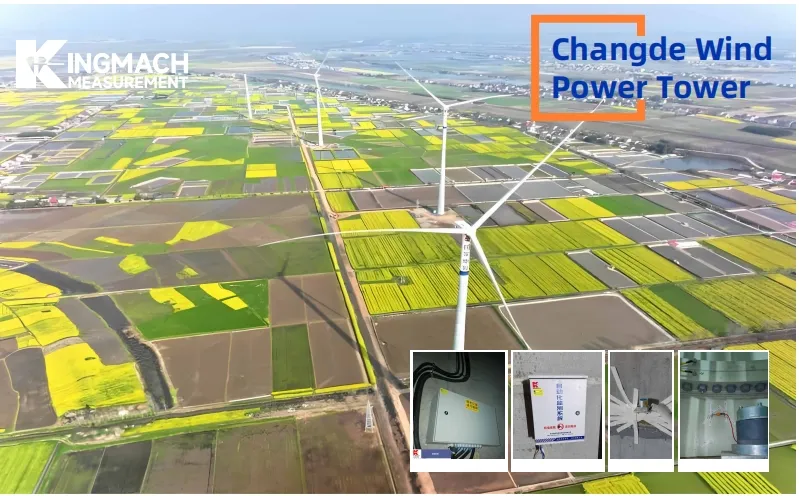

Des jauges de contrainte soudées en surface sur les brides et les sections de base des tours d'éoliennes surveillent l'accumulation de fatigue sous la charge cyclique qui domine la durée de vie d'une tour éolienne. Chaque rotation du rotor applique un petit cycle de contrainte à la tour. Sur vingt ans, ces cycles se comptent par milliards. Les données de déformation permettent aux opérateurs de calculer avec précision la durée de vie restante en fatigue, en passant de programmes d'inspection à intervalles fixes à des programmes de maintenance basés sur l'état qui sont à la fois plus sûrs et plus rentables.

Six avantages clés de la surveillance des jauges de contrainte dans les projets de construction

Comprendre les applications est utile. Comprendre pourquoi ces applications justifient l’investissement est ce qui permet aux équipes de projet de faire valoir leurs arguments en interne et auprès des clients. Ce sont les six avantages les plus importants.

Avantage 1 : Détection précoce de la détresse structurelle

Les jauges de contrainte détectent les modèles de charge anormaux des semaines ou des mois avant que les symptômes macroscopiques (fissuration, déflexion, tassement) ne deviennent visibles. Ce délai convertit l’intervention d’urgence en intervention planifiée. La différence financière entre une réparation contrôlée et une fermeture structurelle non planifiée est généralement d’un ordre de grandeur. La différence de sécurité est absolue. La détection précoce ne permet pas simplement d’économiser de l’argent. Cela permet aux ingénieurs de prendre des décisions éclairées plutôt que réactives.

Avantage 2 : Validation des hypothèses de conception technique

Aucun modèle structurel n’est une réplique parfaite de la réalité. Le comportement du sol, la répartition des charges, les performances des connexions et la variabilité des matériaux introduisent tous des écarts entre ce que prédisent les calculs de conception et ce que subit réellement une structure. Les données des jauges de contrainte provenant de charges réelles fournissent le feedback qui comble ces écarts. Cette validation est particulièrement précieuse pour les projets inédits, les conditions de sol complexes ou les géométries structurelles innovantes – exactement les situations où l'incertitude de conception est la plus élevée et où le coût d'une erreur est le plus élevé.

Avantage 3 : données continues en temps réel tout au long du cycle de vie complet des actifs

Une inspection manuelle périodique fournit un instantané. Un ensemble de jauges de contrainte en réseau fournit un film continu. Connectées aux enregistreurs de données et aux plateformes de visualisation, les jauges fournissent des relevés 24h/24 et 7j/7 avec des seuils d'alerte configurables. Les propriétaires de projets peuvent surveiller l’état des structures depuis n’importe quel endroit, ce qui constitue un avantage opérationnel significatif pour les propriétaires d’actifs internationaux gérant des infrastructures dans plusieurs zones géographiques. La surveillance à distance réduit également la fréquence des visites coûteuses d'experts sur site, ce qui représente une économie directe sur les grands projets géographiquement dispersés.

Avantage 4 : Prise en charge de la conformité réglementaire et des rapports de sécurité

Les régulateurs de nombreuses juridictions exigent désormais une surveillance structurelle documentée comme condition des permis d'exploitation des barrages, des ponts majeurs et des fondations de grande hauteur. Les systèmes de jauges de contrainte produisent des enregistrements de données horodatés et calibrés qui satisfont à ces exigences. Ils fournissent également les éléments de preuve nécessaires aux enquêtes sur les incidents, aux réclamations d'assurance et aux évaluations de responsabilité. Pour les propriétaires de projets opérant dans plusieurs environnements réglementaires, un protocole de surveillance cohérent basé sur des capteurs calibrés au niveau international simplifie considérablement la conformité.

Avantage 5 : durée de vie prolongée des actifs grâce à une maintenance basée sur les données

Les structures entretenues en fonction de données sur l'état réel plutôt que d'intervalles de temps fixes évitent deux erreurs symétriques : la mise hors service prématurée (la mise hors service d'une structure qui a encore des années de durée de vie sûre) et l'intervention retardée (la poursuite de l'exploitation d'une structure au-delà du point où l'entretien coûte plus cher que le remplacement). Les stratégies de maintenance basées sur des capteurs ont systématiquement prolongé la durée de vie des infrastructures de plusieurs années, voire décennies, sur les principaux programmes d'infrastructure du monde entier. Le retour sur investissement du capteur augmente tout au long de la durée de vie de l'actif.

Avantage 6 : Réduction de l’exposition à l’assurance et à la responsabilité

Cet avantage reçoit moins d’attention dans la littérature technique qu’il ne le mérite. Les programmes documentés de surveillance structurelle sont de plus en plus reconnus par les assureurs de projets, les financiers des concessions et les agences de notation des obligations d'infrastructure comme preuve d'une gestion active des risques. Cette reconnaissance a des effets mesurables : primes d’assurance réduites, conditions de prêt plus favorables et confiance accrue des investisseurs dans les concessions d’infrastructures à long terme. Pour les développeurs de projets, le système de capteurs n’est pas seulement un outil technique. Il s'agit d'un instrument de gouvernance financière.

Choisir la bonne jauge de contrainte pour votre projet de construction

La sélection du bon type de jauge répond à deux questions : Quand sera-t-il installé par rapport à la construction ? Quel élément matériel et structurel surveille-t-il ?

Scénario du projet	Type de jauge recommandé	Raison clé
Coulage de béton neuf (fondations, barrages, dalles)	Jauge de contrainte VW à encastrer	Installé avant de verser ; pas d'accès après
Béton ou bois de charpente existant	Jauge de contrainte VW à montage en surface	Boulonné ou collé sans intervention structurelle
Éléments en acier, poutres de pont, brides de tour	Jauge de contrainte VW soudée en surface	La liaison soudée résiste aux vibrations et aux charges cycliques
Surveillance du renforcement des barres d'armature et des pieux	Extensomètre pour barres d'armature	Mesure la charge axiale directement dans la barre

Au-delà de la sélection du type, deux autres considérations s'appliquent à la plupart des projets internationaux. Premièrement, les variantes de sortie intelligentes et numériques (modèles avec sortie RS-485 et compensation de température intégrée) s'intègrent directement aux enregistreurs de données IoT et aux plates-formes de surveillance centralisées. De nombreux cahiers des charges d’appels d’offres d’infrastructures exigent désormais explicitement des sorties de capteurs numériques, en particulier sur les projets de villes intelligentes et de grands projets de transport. Deuxièmement, les certificats d'étalonnage en usine sont essentiels pour la conformité réglementaire et la documentation d'assurance. Les acheteurs doivent confirmer la traçabilité de l'étalonnage avant l'achat, en particulier lors de l'achat de capteurs au-delà des frontières.

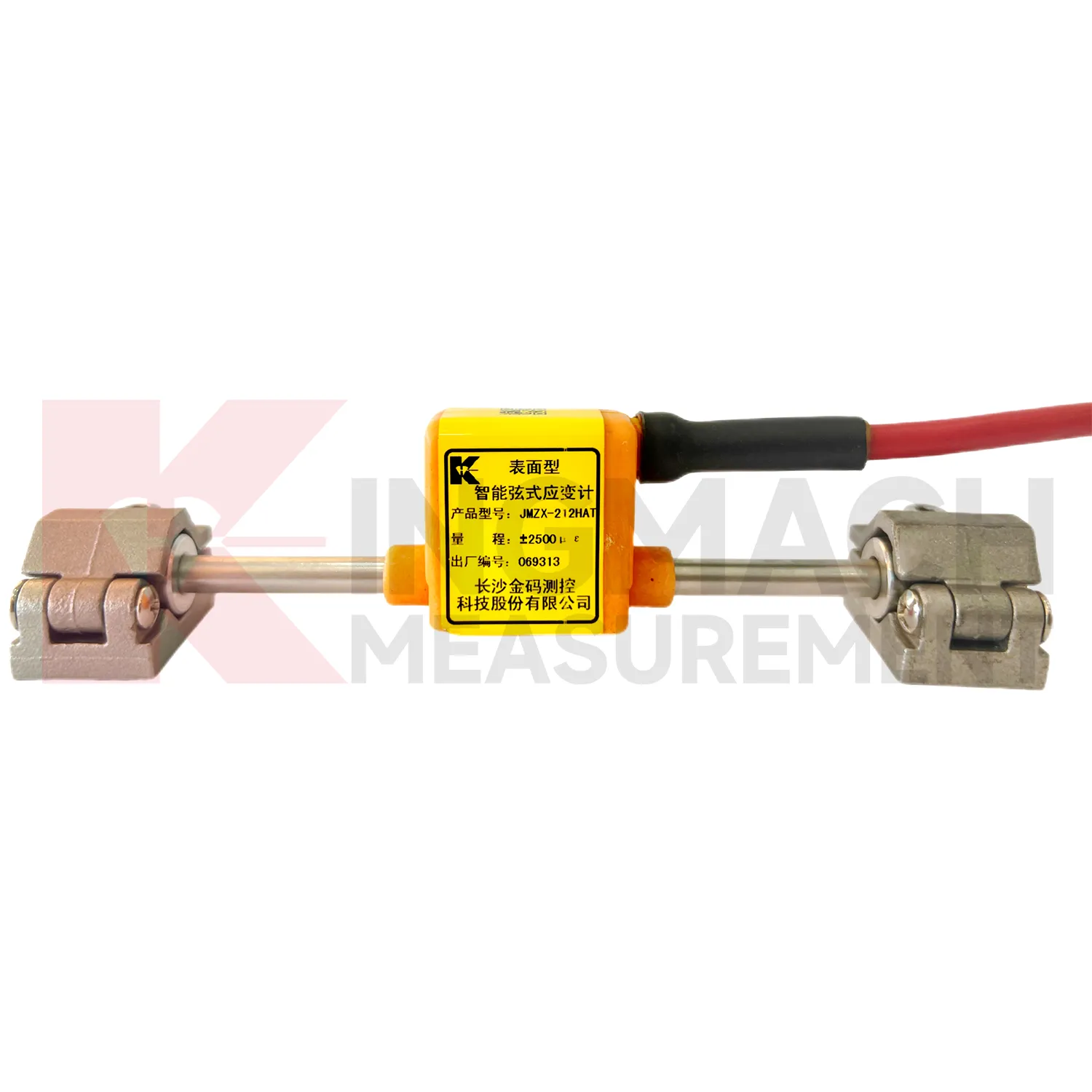

Pour les ingénieurs spécifiant des jauges de contrainte pour les projets d'infrastructure, Gamme de jauges de contrainte à corde vibrante Kingmach couvre les configurations de extensomètres de surface, d'encastrement, soudés et de barres d'armature - avec des options de sortie numérique intelligentes conçues pour l'intégration avec les systèmes de surveillance modernes.

Conclusion

Une structure sous charge est toujours en communication. Il communique à travers des micro-déformations qu'aucun œil d'inspecteur ne peut détecter et qu'aucun relevé visuel ne peut quantifier. Les jauges de contrainte sont les instruments qui rendent cette communication intelligible, traduisant les contraintes mécaniques en données dont les ingénieurs et les propriétaires d'actifs ont besoin pour prendre des décisions judicieuses.

Les avantages s’étendent bien au-delà de la salle d’instrumentation. La détection précoce sauve des vies et des budgets. La validation de la conception améliore la qualité des projets futurs. La surveillance continue permet une surveillance à distance à n’importe quelle échelle. La conformité réglementaire devient documentable plutôt que supposée. La maintenance prolonge la durée de vie des actifs. Et la gestion des risques financiers s’améliore de manière visible tant pour les assureurs que pour les investisseurs.

Le bon capteur, correctement spécifié et correctement installé, n’enregistre pas simplement ce que fait une structure. Il donne à chaque partie prenante – ingénieur, propriétaire, régulateur et assureur – l’assurance de savoir que la structure se comporte comme elle le devrait, et l’avertissement dont elle a besoin lorsque ce n’est pas le cas.

Si vous spécifiez des capteurs pour un projet à venir, contactez l'équipe technique de Kingmach avec les paramètres de votre projet pour une recommandation de sélection de capteurs adaptée à votre type de structure, vos conditions d'installation et vos objectifs de surveillance.

FAQ

1. Quels types de jauges de contrainte sont les plus couramment utilisés dans la construction civile ?

Les jauges de contrainte à corde vibrante (VW) sont le choix dominant pour les applications de surveillance civile et géotechnique permanente. Ils sont disponibles dans des configurations de contraintemètre à montage en surface, à encastrer, soudées en surface et à barres d'armature pour s'adapter à différents éléments structurels et conditions d'installation. Leur principe de sortie de fréquence fournit des lectures stables à long terme que les jauges à feuille résistive ne peuvent pas maintenir de manière fiable sur des programmes de surveillance pluriannuels.

2. Combien de temps durent les jauges de contrainte intégrées à l'intérieur des structures en béton ?

Les jauges à encastrer VW de haute qualité sont conçues pour une durée de vie supérieure à 25 à 30 ans lorsqu'elles sont correctement installées et protégées par un acheminement de câbles approprié. De nombreuses installations de surveillance de barrages et de ponts produisent des données cohérentes depuis plus de deux décennies. Les performances à long terme dépendent de la qualité de l'installation, de la protection des câbles et de la stabilité de l'étalonnage de l'élément de détection, autant de facteurs qui doivent être confirmés auprès du fabricant avant l'achat.

3. Les jauges de contrainte peuvent-elles fonctionner dans des conditions immergées ou complètement gorgées d'eau ?

Oui. La plupart des jauges de contrainte VW de qualité civile sont dotées d'un indice d'étanchéité IP68 et sont spécialement conçues pour un fonctionnement immergé dans des environnements marins, des structures de rétention d'eau et des sols saturés. Les modèles d'encastrement utilisés dans la surveillance des barrages et des fondations côtières fonctionnent régulièrement sous la nappe phréatique ou dans le corps des structures de rétention d'eau pendant toute leur durée de vie nominale.

4. Quelle est la différence entre une jauge de contrainte à montage en surface et une jauge de contrainte à encastrer ?

Une jauge à montage en surface est installée à l'extérieur d'une structure existante – collée avec de l'époxy ou boulonnée à travers des supports – une fois la construction terminée. Il mesure la déformation à la surface structurelle. Une jauge d'encastrement est coulée directement dans le béton frais pendant la construction et mesure la déformation dans le corps de l'élément structurel. Les jauges d'encastrement fournissent des données sur l'état de contrainte interne du béton de masse, auxquelles les instruments de surface ne peuvent pas accéder, et elles restent en place en permanence dans le cadre de la structure.

5. Comment les jauges de contrainte s'intègrent-elles aux plateformes modernes de surveillance de l'état des structures ?

Les jauges de contrainte VW intelligentes avec sortie numérique RS-485 se connectent directement aux enregistreurs de données compatibles, qui transmettent les lectures aux plates-formes de surveillance basées sur le cloud ou sur site via des réseaux cellulaires, satellite ou filaires. Ces plateformes affichent des données de contrainte en temps réel, appliquent des seuils d'alerte et génèrent des rapports automatisés pour les équipes de conformité et de maintenance. L'intégration nécessite un matériel d'enregistrement de données compatible et une connectivité réseau sur le site de surveillance, qui doivent tous deux être spécifiés parallèlement à la sélection du capteur au stade de la planification du projet.
