Comment choisir la bonne cellule de pesée : guide de sélection d'un ingénieur géotechnicien

Une cellule de pesée mal adaptée dans un projet de surveillance des ancrages de barrage ne produit pas seulement de mauvaises données, elle crée également un problème de sécurité. La dérive des données s’accumule silencieusement. Les alertes critiques sont manquées. Finalement, les équipes sont confrontées à une réinstrumentation coûteuse à mi-projet. Ce scénario met en lumière une dure réalité en ingénierie géotechnique. Les cellules de pesée ne sont pas des composants interchangeables. La sélection du mauvais type entraîne une compromission de l’intégrité des données, des retards dans le projet ou de graves risques pour la sécurité. Vous devez comprendre comment choisir la bonne cellule de pesée pour votre application spécifique. Cet article fournit un cadre décisionnel pratique permettant aux ingénieurs et aux équipes d'approvisionnement de sélectionner des capteurs de surveillance structurelle en toute confiance.

Ce qu'une cellule de pesée mesure réellement (et ce qu'elle ne mesure pas)

Établissons une clarté fondamentale. Une cellule de pesée convertit la force mécanique en un signal électrique mesurable. Il ne s’agit pas simplement de « mesurer le poids ». Vous devez faire la distinction entre la mesure de force, la mesure de pression et la mesure de déplacement. La confusion de ces concepts distincts conduit souvent à des inadéquations entre les instruments.

Dans le cadre de la surveillance géotechnique et structurelle, le capteur de pesée à corde vibrante est le choix dominant. Il diffère considérablement des types de jauges de contrainte que l’on trouve couramment dans les environnements industriels standard. De plus, l'industrie fait désormais la distinction entre les capteurs de pesée conventionnels et « intelligents ». Les capteurs intelligents intègrent un traitement du signal, une sortie numérique et des capacités multiparamètres. Maintenant que nous comprenons leur fonction principale, nous devons évaluer l’environnement opérationnel.

Facteur de décision 1 : définissez d’abord votre environnement de mesure

Vous devez définir votre environnement de mesure avant de considérer le type de cellule de pesée. Cette approche recadre le processus de sélection et va au-delà des comparaisons génériques de fiches techniques.

Les environnements de contact avec le sol et la roche nécessitent des conceptions spécifiques. Les cellules de pression de terre nécessitent des conceptions à face plate et de grande surface pour faire la moyenne des concentrations de contraintes. La famille des cellules de pression de terre Kingmach (type VW et Smart) répond exactement à cet objectif. Une cellule de charge ponctuelle donnera systématiquement des lectures fausses dans les matériaux de remplissage. Les environnements de tige d’ancrage, de pieu et de post-tension dictent différentes formes. Les cellules de pesée creuses ou pleines doivent s'aligner avec précision sur le diamètre du boulon ou du câble et sur l'ampleur de la précontrainte.

Les coffrages structurels et les ouvrages provisoires nécessitent des capteurs robustes. Mesureurs de force axiale de coffrage, tels que le Compteur de force axiale pour coffrage intelligent (VW) JMZX-39XXHAT , offrent des capacités de lecture rapide et une tolérance de manipulation robuste. Les contextes d’eau et de pression différentielle nécessitent des piézomètres et des mesureurs de niveau d’eau à pression différentielle. Les ingénieurs les précisent lorsque la « force » est hydrostatique. Rappelons que les environnements industriels et géotechniques diffèrent fondamentalement. La permanence de l'installation, la durée d'exposition, les vibrations et le contexte réglementaire changent tous en fonction de l'environnement.

5 questions auxquelles répondre avant de préciser

Avant de spécifier un modèle de cellule de pesée, répondez à ces 5 questions sur l'environnement:

1. Quel matériau entoure le capteur ?
2. La charge est-elle dynamique ou statique ?
3. Le capteur sera-t-il exposé à l'immersion ou à l'humidité ?
4. Combien de temps durera le programme de surveillance ?
5. Quelles sont les contraintes d’espace pour l’installation ?

Type d'environnement		Type de capteur recommandé	Exemple de modèle Kingmach
Géotechnique	Contact sol & remblai (Remblais, murs de soutènement, structures enterrées)	Cellule de pression de terre à face plate et de grande surface	Cellule de pression de terre de type VW et Smart
	Tige d'ancrage, pieu & post-tension (Boulons d'ancrage, ancrages au sol, câbles précontraints)	Cellule de pesée creuse	Cellule de pesée creuse JMZX-3XXXHAT
De construction	Supports en acier pour fondations profondes et tunnels (Entretoises de renfort, nervures en acier, revêtements de tunnel)	Mesureur de force axiale/charge (montage à griffes)	Compteur de charge de force axiale (VW et type intelligent) JMZX-38XXHAT
	Coffrage gros œuvre & ouvrages provisoires (Coulages de béton, étaiements, cadres d'étaiement)	Mesureur de force axiale de coffrage	Compteur de force axiale intelligent pour coffrage (VW) JMZX-39XXHAT
	Compression entre surfaces rigides (Appuis de ponts, bases de colonnes, bâtis d'essais de charge)	Cellule de pesée solide	Cellule de pesée solide Cellule de pesée solide JMZX-34XXHAT
Eau/pression	Pression de l'eau interstitielle dans un sol saturé (Remblais, noyaux de barrages, talus, remblais)	Piézomètre	Piézomètres intelligents (VW) JMZX-55XXHAT
	Niveau de la nappe phréatique dans les forages et les puits (Enquête de chantier, contrôle d'assèchement, infiltration de barrage)	Indicateur de niveau d'eau à pression différentielle	Compteur de niveau d'eau à pression différentielle
Industriel/précision	Systèmes mécaniques compacts (Surfaces structurelles étroites, composants minces, intégration dans un espace restreint)	Capteur de cellule de charge à jauge de contrainte (miniaturisé)	Capteur de cellule de charge à jauge de contrainte
Industriel	Fouilles minières et souterraines (Poutres de soutènement, éléments de renforcement, zones de pression rocheuse)	Capteur de cellule de charge à jauge de contrainte sur les éléments de support/renforcement	Capteur de cellule de charge à jauge de contrainte

Explorez l'ensemble du produit de cellule de charge Kingmach: Catégorie de cellule de charge

Facteur de décision 2 : faire correspondre le type de cellule de pesée à la configuration de la force

Ensuite, vous devez faire correspondre le type de cellule de pesée à la configuration de force spécifique.

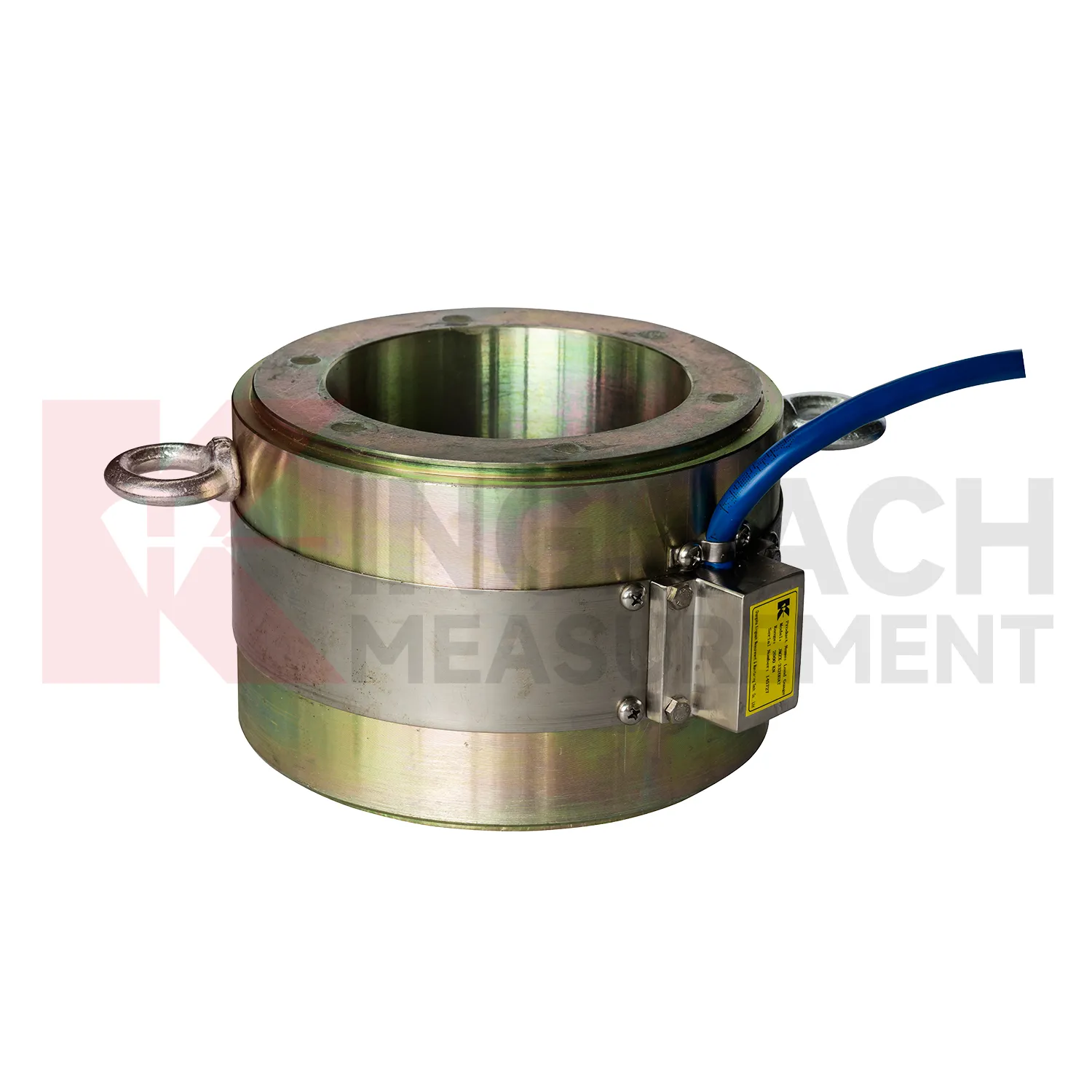

• Cellules de pesée creuses (par exemple, JMZX-3XXXHAT ): Ceux-ci présentent une conception traversante pour les tiges d’ancrage, les boulons d’ancrage et les têtes de pieux. La force passe directement par le centre. Ils sont idéaux pour la surveillance post-installation sans perturber l'élément structurel.
• Cellules de pesée solides (par exemple, JMZX-34/35/36XXHAT ): Ces éléments de compression en colonnes se situent entre les surfaces structurelles. La cellule elle-même devient un insert porteur. Ils conviennent parfaitement aux gammes de capacité plus élevées.

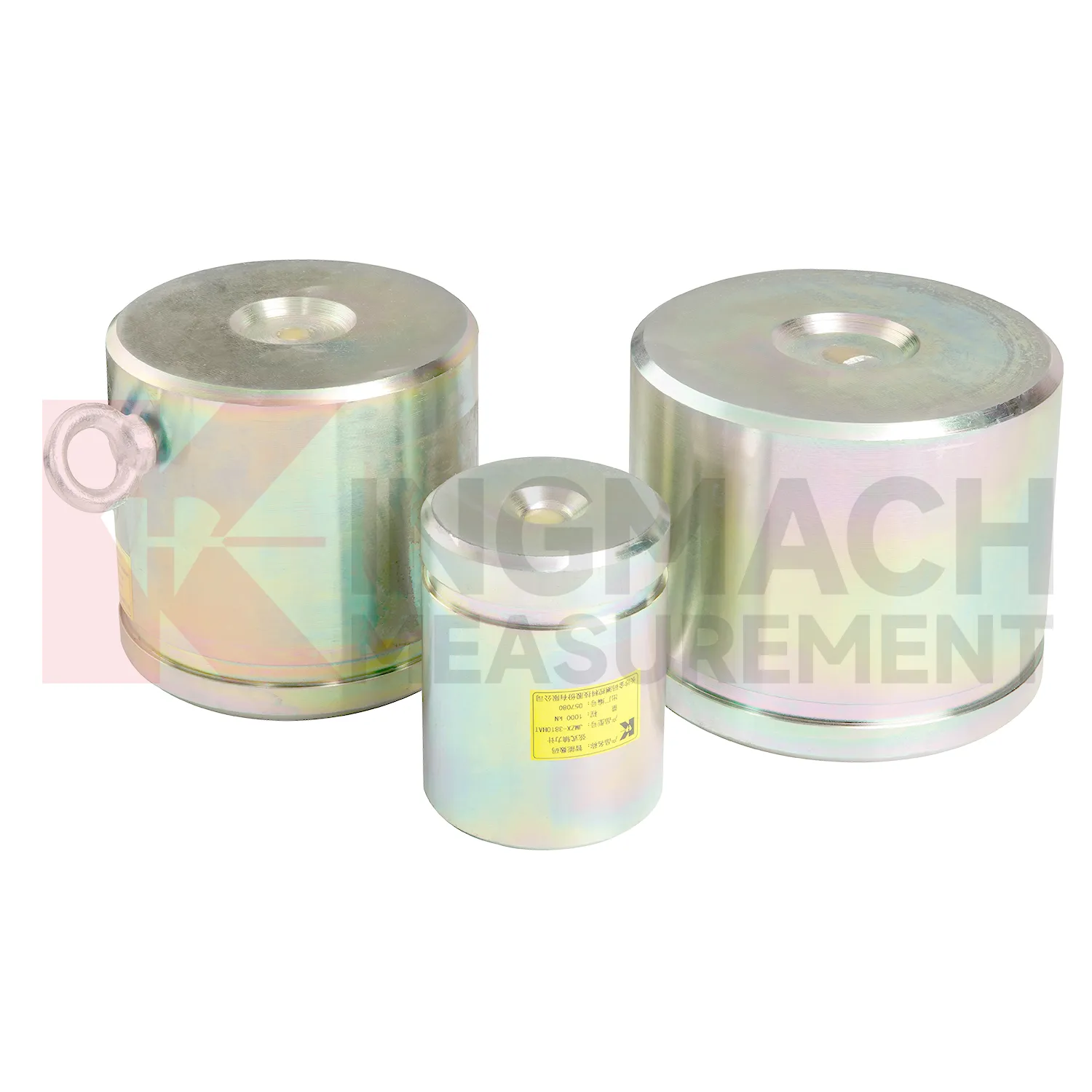

• Compteurs de charge de force axiale (par exemple, JMZX-38XXHAT ): Les ingénieurs les optimisent pour la surveillance des câbles et des entretoises. Ils capturent les changements de précontrainte au fil du temps. Cette fonction est essentielle à la performance à long terme des ponts et des murs de soutènement.
• Cellules de pression terrestre (par exemple, JMZX-50/51XXAT ): Ces cellules plates de grand diamètre mesurent les contraintes à l’interface sol-structure. La grande variante « 51 » gère les applications de remblais et de barrages à forte charge.

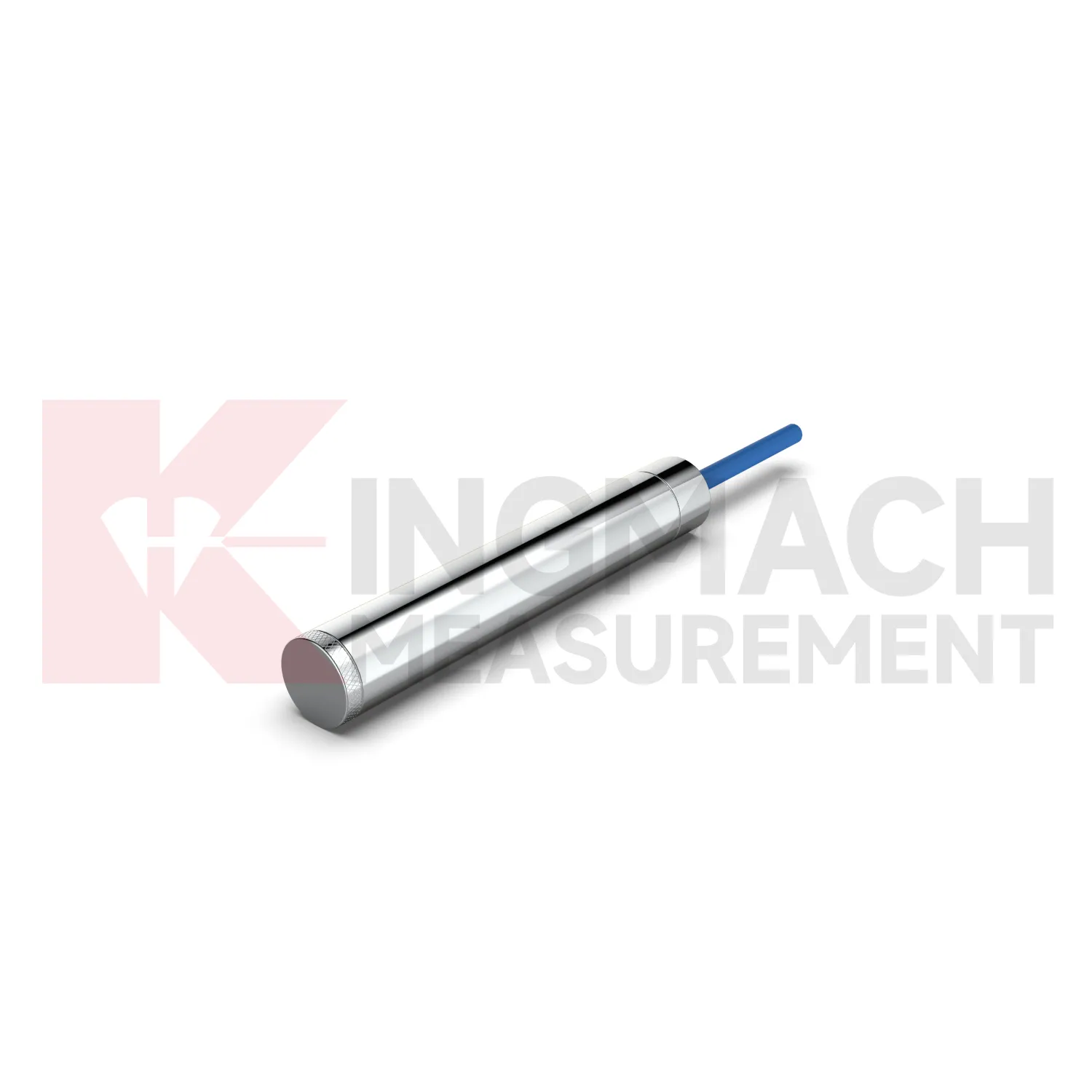

• Piézomètres (par exemple, JMZX-55XXHAT ): Les ingénieurs les choisissent lorsque la « charge » est la pression de l’eau. Les types de cordes vibrantes intelligentes gèrent la surveillance à long terme des eaux souterraines et de la pression interstitielle.

Facteur de décision 3 : capacité, précision et piège de la surspécification

Abordez soigneusement la capacité pour éviter l’erreur courante de surspécification en matière d’approvisionnement. De nombreuses équipes achètent en fonction de la capacité maximale plutôt que de la plage de fonctionnement réelle. Par exemple, placer une cellule de 5 000 kN dans une application de 400 kN l'oblige à fonctionner dans les 8 % les plus bas de sa plage. La résolution et la répétabilité se dégradent fortement aux extrêmes de portée. En règle générale, sélectionnez une cellule dont la charge de fonctionnement attendue se situe entre 40 % et 80 % de sa capacité nominale.

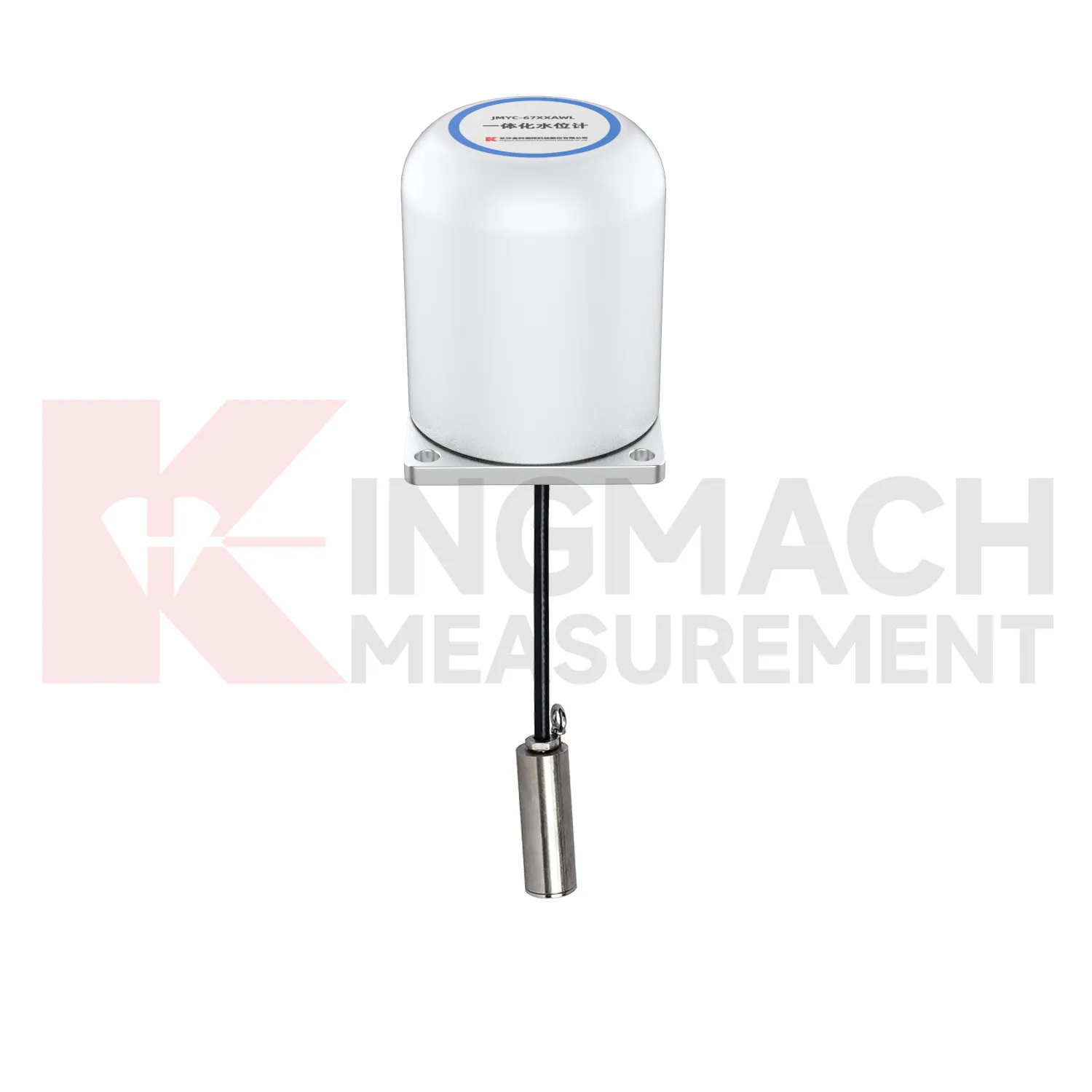

Vous devez également comprendre les classes de précision. La précision du laboratoire diffère considérablement de la précision installée. Les effets de la température, la charge excentrique et la longueur du câble modifient les performances sur le terrain. Cellules à large portée, comme la JMYC-67XXAWL compteur de pression différentielle , offrent de la flexibilité. Vous devez évaluer quand ils économisent des coûts ou quand ils sacrifient la résolution. Enfin, pensez à la stabilité à long terme. Les capteurs à corde vibrante présentent un excellent comportement de fluage et de dérive nulle au cours des programmes de surveillance pluriannuels. Ils surpassent généralement les types de jauges de contrainte résistives dans ces scénarios.

Facteur de décision 4 : détection conventionnelle ou intelligente

Vous devez décider quand le renseignement à bord est important. Les capteurs à corde vibrante conventionnels émettent un signal de fréquence. Ils nécessitent un lecteur externe ou un enregistreur de données. Ils offrent le coût unitaire le plus bas, une fiabilité élevée et des décennies de performances éprouvées.

À l’inverse, les capteurs intelligents (HAT) contiennent un microprocesseur intégré. Ce processeur gère le conditionnement du signal, la compensation de température et la sortie numérique RS-485/SDI-12. Cette intelligence élimine le bruit sur les longs câbles sur les grands sites. Vous devez choisir des capteurs intelligents pour les grands réseaux de 20 instruments ou plus. Ils excellent également dans les sites distants ou les projets nécessitant une intégration directe avec les plateformes de données SCADA ou IoT. Les capteurs conventionnels restent suffisants pour les programmes de lecture manuelle ou les petits comptages de sites. Considérez attentivement le coût total de possession. Les capteurs intelligents coûtent plus cher au départ, mais ils réduisent le nombre de canaux de l'enregistreur de données, la complexité du câblage et les visites de maintenance sur une période de surveillance typique de 5 ans.

Facteur de décision 5 : intégration du système

La cellule de pesée ne représente pas l’ensemble du système. Une cellule de pesée produit à elle seule des données, mais un système de surveillance produit des informations. Vous devez co-spécifier les relevés, les enregistreurs de données, le logiciel de visualisation et les seuils d'alarme.

Assurez-vous d’abord de la compatibilité du signal. Le type de sortie doit correspondre parfaitement au système d’acquisition de données. Les considérations en matière de câblage sont tout aussi vitales. Évaluez la longueur du câble par rapport à la dégradation potentielle du signal. Utilisez un câble d’instrumentation blindé pour les parcours souterrains ou sous-marins. Pensez aux mécanismes de visualisation et d’alerte. Les tableaux de bord automatisés transforment les relevés de charge bruts en informations de sécurité exploitables. Ces renseignements sont essentiels à la surveillance des barrages, à la gestion des fosses de fondation et à l'état des ponts. Recherchez des packages de solutions spécifiques à un projet, adaptés à votre type d'infrastructure.

Une liste de contrôle de sélection pratique

Erreurs de sélection courantes (et comment les éviter)

1. Mauvaise orientation sectorielle: Spécifier des capteurs de pesée industriels pour des applications géotechniques est dangereux. Ils ont un facteur de forme inapproprié, des indices de protection inadéquats et manquent de données de stabilité à long terme.

2. Ignorer la méthodologie d'installation: Une cellule creuse nécessite un alignement axial parfait. Une équipe inexpérimentée peut provoquer des erreurs de charge excentriques qui gâchent les données tout au long de la durée de vie de la surveillance.

3. Acheter au prix unitaire: Acheter strictement sur la base du prix par capteur tout en ignorant le coût total du système d'instrumentation entraîne des dépassements de budget.

4. Acquisition de données après coup: Traiter le système d’acquisition de données après coup crée d’énormes écarts de compatibilité.

5. Négliger l’entretien: Ne pas planifier le réétalonnage ou le remplacement des capteurs dans les programmes de surveillance de la sécurité des barrages sur plus de 10 à 20 ans compromet la sécurité à long terme.

Bon capteur, bon projet, bon partenaire

Choisir le bon capteur garantit le succès de votre projet. Vous devez définir votre environnement de mesure, faire correspondre la configuration de la force, optimiser la plage de capacité, sélectionner le bon niveau d'intelligence et planifier soigneusement l'intégration de votre système. Les projets complexes bénéficient grandement d’un dialogue d’ingénierie précoce plutôt que de simples comparaisons de fiches techniques.

L'équipe technique de Kingmach propose des examens gratuits des exigences du projet. Soumettez les paramètres de votre projet et recevez une spécification de capteur recommandée dans les 48 heures.→ [Obtenez une recommandation technique gratuite]

Cette consultation gratuite permet de garantir une sélection optimale des instruments. Vous pouvez explorer nos études de cas de projets pertinents pour approfondir votre engagement. Parcourez notre gamme complète Cellule de charge pour trouver l'instrument exact adapté à vos besoins. Nous fournissons des services robustes d’assistance et d’étalonnage à long terme pour protéger votre infrastructure.
