Barrage

Éléments de surveillance



Caractéristiques

La surveillance automatique des barrages doit se concentrer sur les objectifs fondamentaux de « stabilité structurelle – sécurité des infiltrations – fiabilité opérationnelle », avec des facteurs de surveillance spécifiques divisés en trois grandes catégories.:

Surveillance des structures de barrage

Il reflète l'état mécanique et de déformation de la structure principale du barrage et sert d'indicateur clé pour juger de la sécurité du barrage.:

1. Surveillance de la déformation : comprend le tassement du barrage (à différentes élévations de la crête et de la pente du barrage), le déplacement horizontal (dislocation horizontale de la crête du barrage, déplacement du corps du barrage dans la direction amont-aval), l'inclinaison du barrage (déviation verticale le long de la direction de l'axe du barrage) et le degré d'ouverture des joints du barrage (joints transversaux et longitudinaux des barrages en béton), etc.

2. Surveillance des contraintes et des déformations : comprend les contraintes du béton du corps du barrage (zones concentrées telles que le talon et le pied du barrage des barrages-poids), la contrainte du corps du barrage (couronne du barrage et culée des barrages-voûtes), la contrainte de la masse rocheuse de la fondation du barrage et la contrainte du mur de coupure, etc.

3. Surveillance de l'intégrité structurelle : comprend les fissures du barrage (largeur, profondeur et développement de fissures de surface dans les barrages en béton), la rupture des joints de dilatation du barrage par l'eau et les vibrations structurelles du corps du barrage (sous de forts effets de tremblement de terre), etc.

Infiltration et surveillance hydrologique

Il cible l'état d'infiltration du barrage et de ses fondations ainsi que les paramètres hydrologiques du réservoir.:

1. Surveillance des infiltrations : comprend le débit d'infiltration du corps du barrage (trous de drainage du barrage), le débit d'infiltration de la fondation du barrage (système de drainage des fondations du barrage), le niveau d'eau d'infiltration (ligne phréatique du corps du barrage), la pression d'infiltration (pression de soulèvement de la fondation du barrage) et l'infiltration de dérivation (infiltration au niveau de la culée du barrage), etc.

2. Surveillance hydrologique : comprend le niveau d'eau du réservoir (changements du niveau d'eau à l'intérieur du réservoir), le niveau d'eau en aval (niveau d'eau du chenal de la rivière en aval pendant le débit de crue), le débit entrant, le débit sortant et la température de l'eau (affectant le stress thermique du corps du barrage), etc.

Surveillance de l'environnement et de la charge

Il couvre les facteurs environnementaux externes et les charges opérationnelles qui affectent la sécurité structurelle du barrage.:

1. Facteurs environnementaux : comprend la température de l'air (changements de température du corps du barrage), les précipitations (stabilité des pentes autour de la zone du réservoir), les tremblements de terre (accélération sismique du sol) et les vagues de vent (impact des vagues devant le barrage sur le corps du barrage), etc.

2. Charges opérationnelles : comprend la pression de l'eau (pression hydrostatique et pression hydrodynamique supportées par le corps du barrage), la pression des sédiments (charge supplémentaire sur le corps du barrage causée par la sédimentation devant le barrage) et la pression de la glace (poussée sur le corps du barrage à partir des couches de glace sur la surface du barrage dans les régions froides), etc.

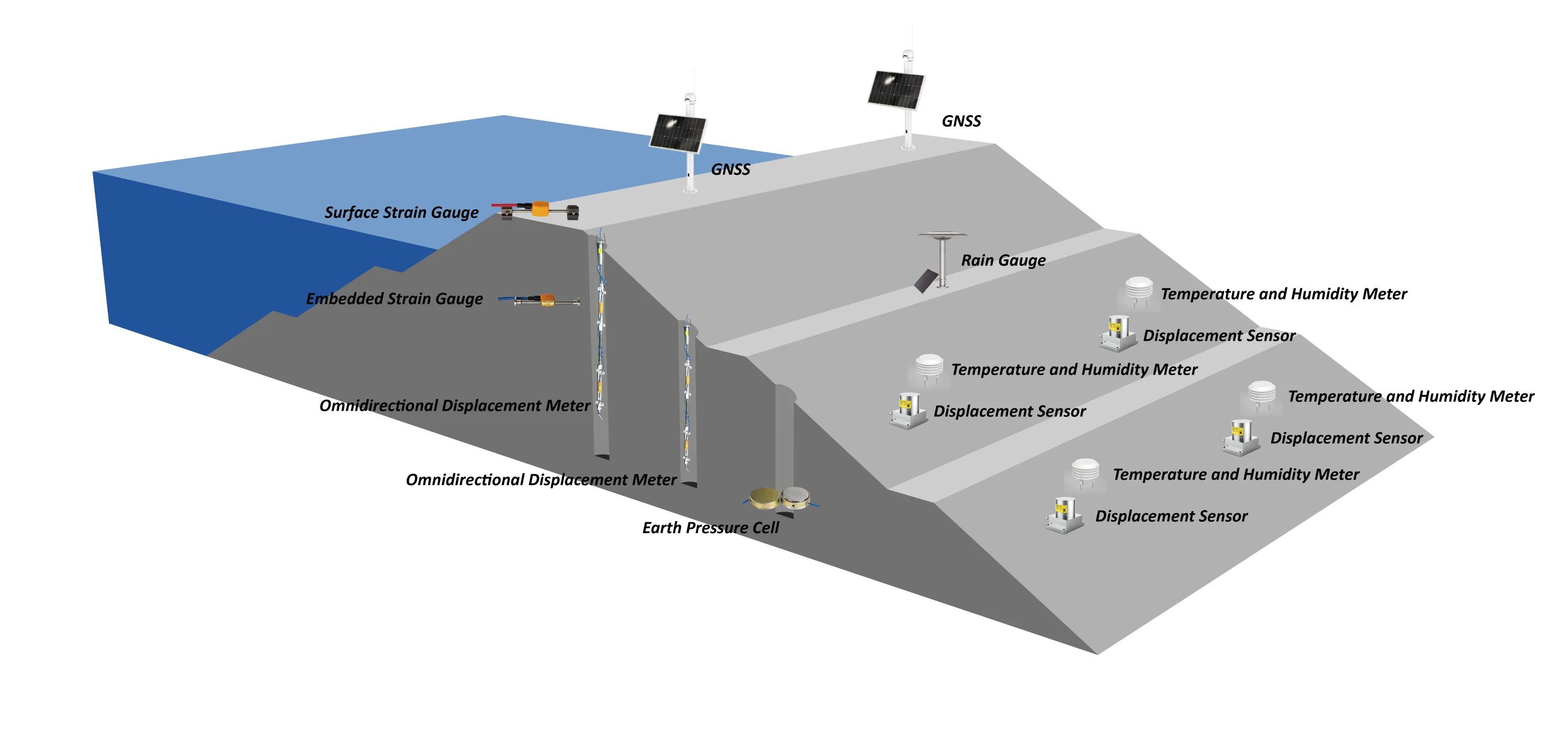

Surveillance du contenu

Surveillance de la déflexion, surveillance des fissures, surveillance environnementale, surveillance des déplacements profonds, déplacement en surface, surveillance des tassements, etc.
