Système d'inclinomètre vertical sur place JMQJ-7915ATS

Informations générales sur le produit

Conditions commerciales du produit

Description

Introduction:

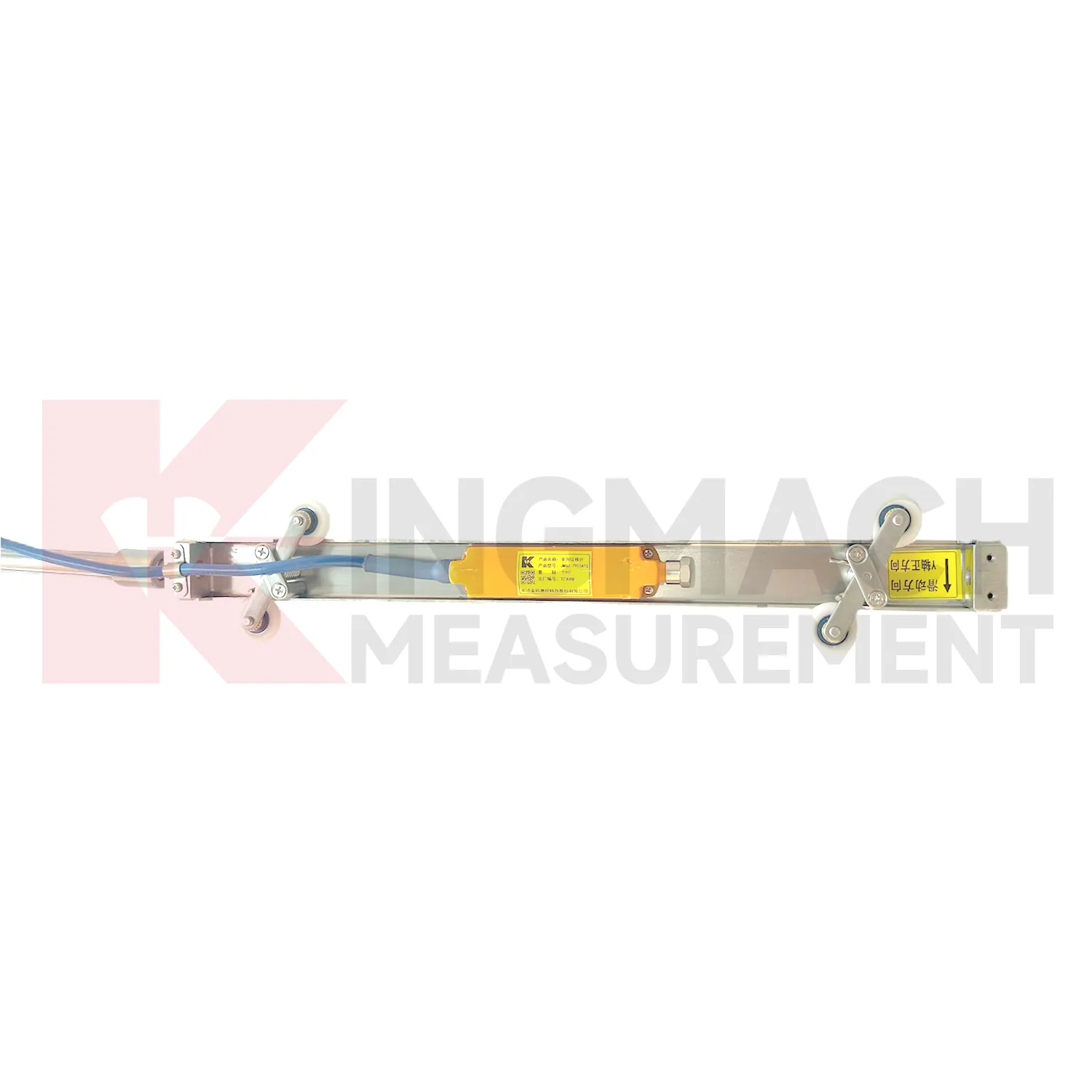

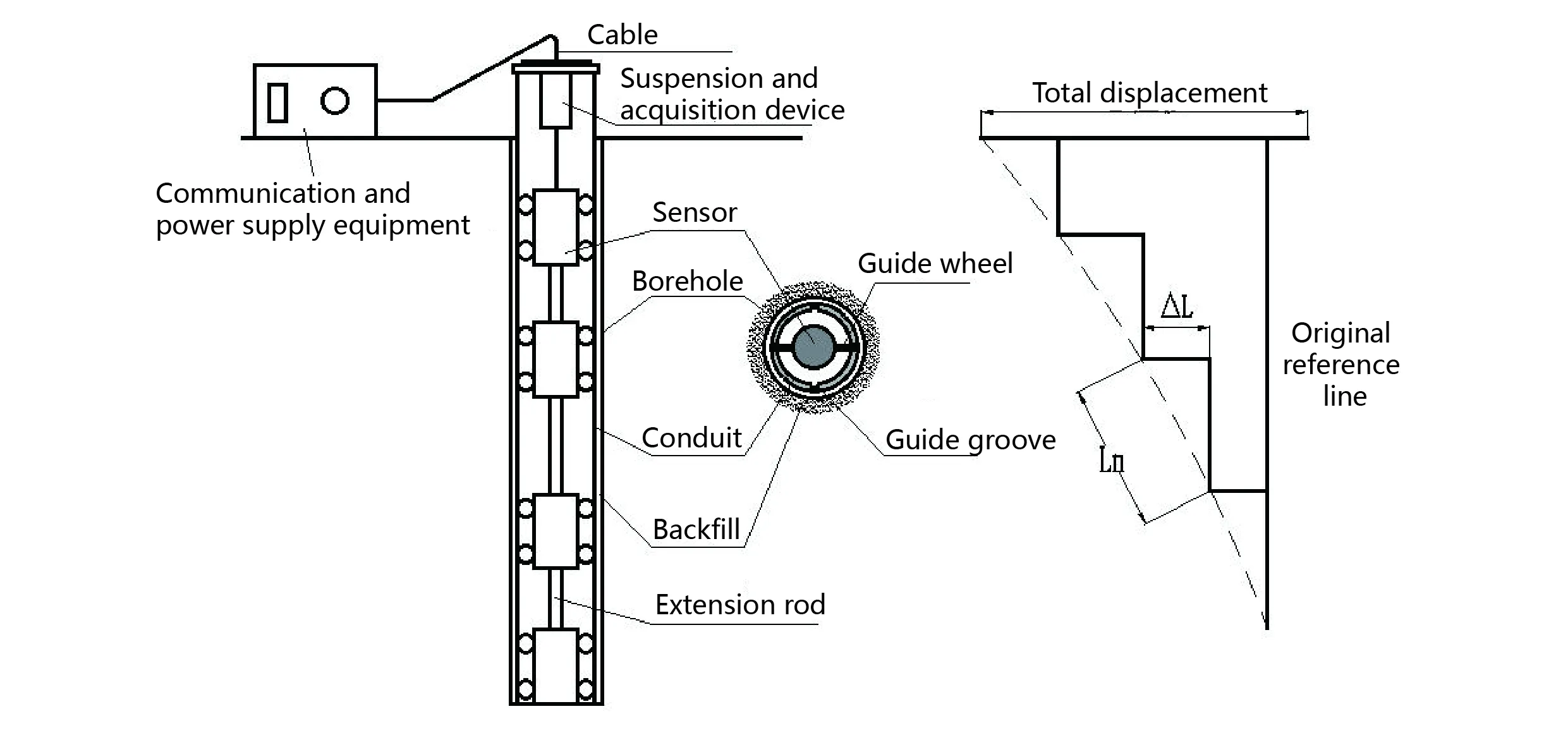

Le système d'inclinomètre vertical sur place se compose de deux parties : une chaîne d'inclinomètre vertical sur place multipoint en tandem et un module d'acquisition d'orifice. Le compteur de déplacement profond tandem multipoint est basé sur une conception de capteur d'inclinaison MEMS multi-réseau qui connecte électriquement plusieurs chaînes d'inclinomètres verticaux sur place dans l'alésage via un seul câble. Le module d'acquisition est utilisé pour collecter les données de mesure de la chaîne d'inclinomètres verticaux multipoints sur place et télécharger les données via des moyens filaires ou sans fil.

Caractéristiques du produit :

1. Le système d'inclinomètre vertical sur place est basé sur la technologie de capteur d'accélération 3D-MEMS et la technologie de compensation automatique de la température, ce qui réduit efficacement l'influence de la dérive de température et de l'ondulation de l'alimentation électrique.

2. Chaîne d'inclinomètre vertical sur place connectée en série multipoint de la partie du corps de l'instrument mobile du processus de moulage par injection, petite et légère, via un câble pour réaliser la connexion électrique de tous les capteurs dans le trou de mesure, tous les capteurs dans le trou de mesure peuvent être divisés en jusqu'à 4 groupes, chaque groupe de communication indépendant, n'interfère pas les uns avec les autres

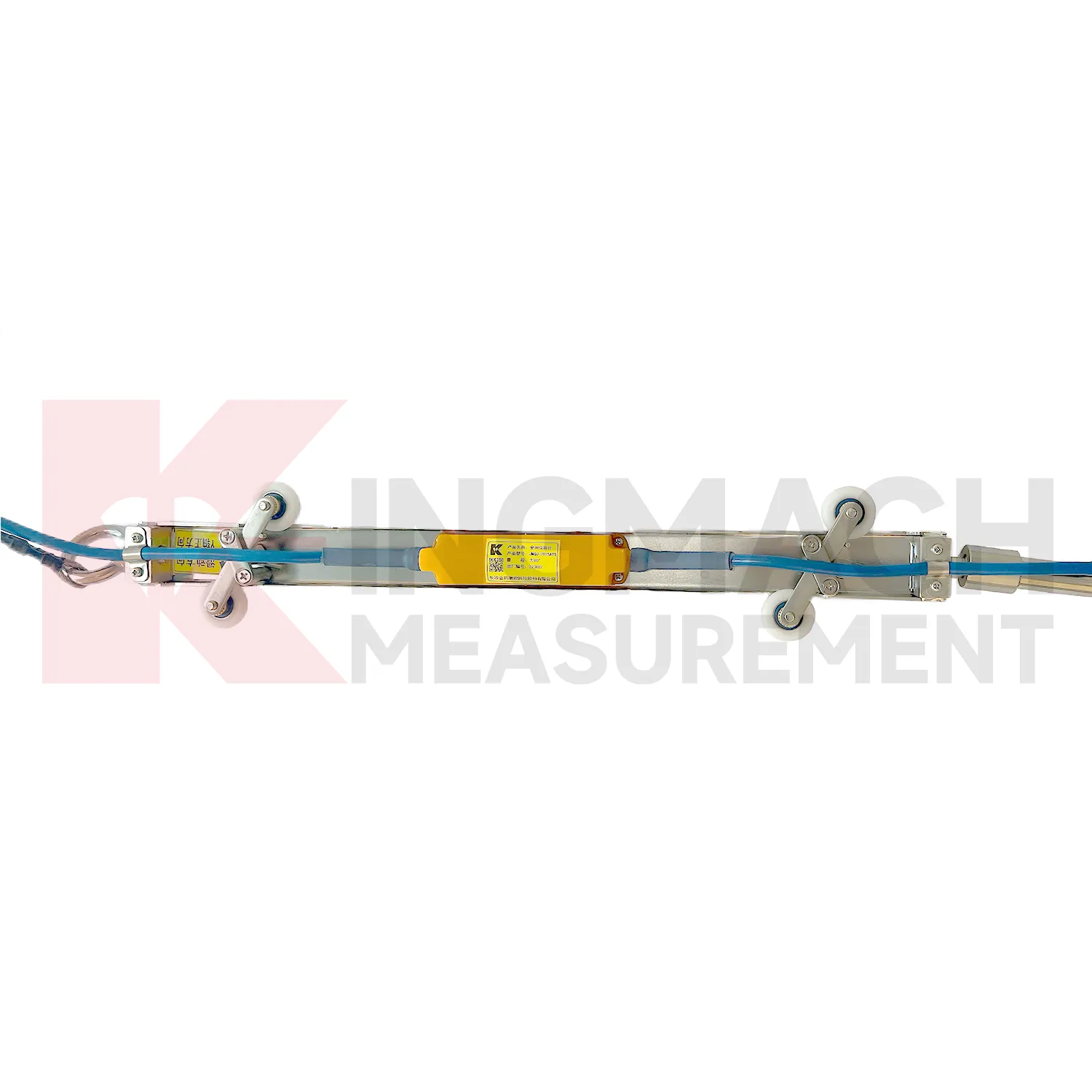

3. La chaîne d'inclinomètre vertical sur place connectée en série multipoint est physiquement reliée par le joint universel et la bielle, la longueur est produite selon les exigences de conception et la position du point de mesure est disposée de manière flexible. Conception entièrement étanche à l'eau et à la poussière, adaptée à divers environnements de construction.

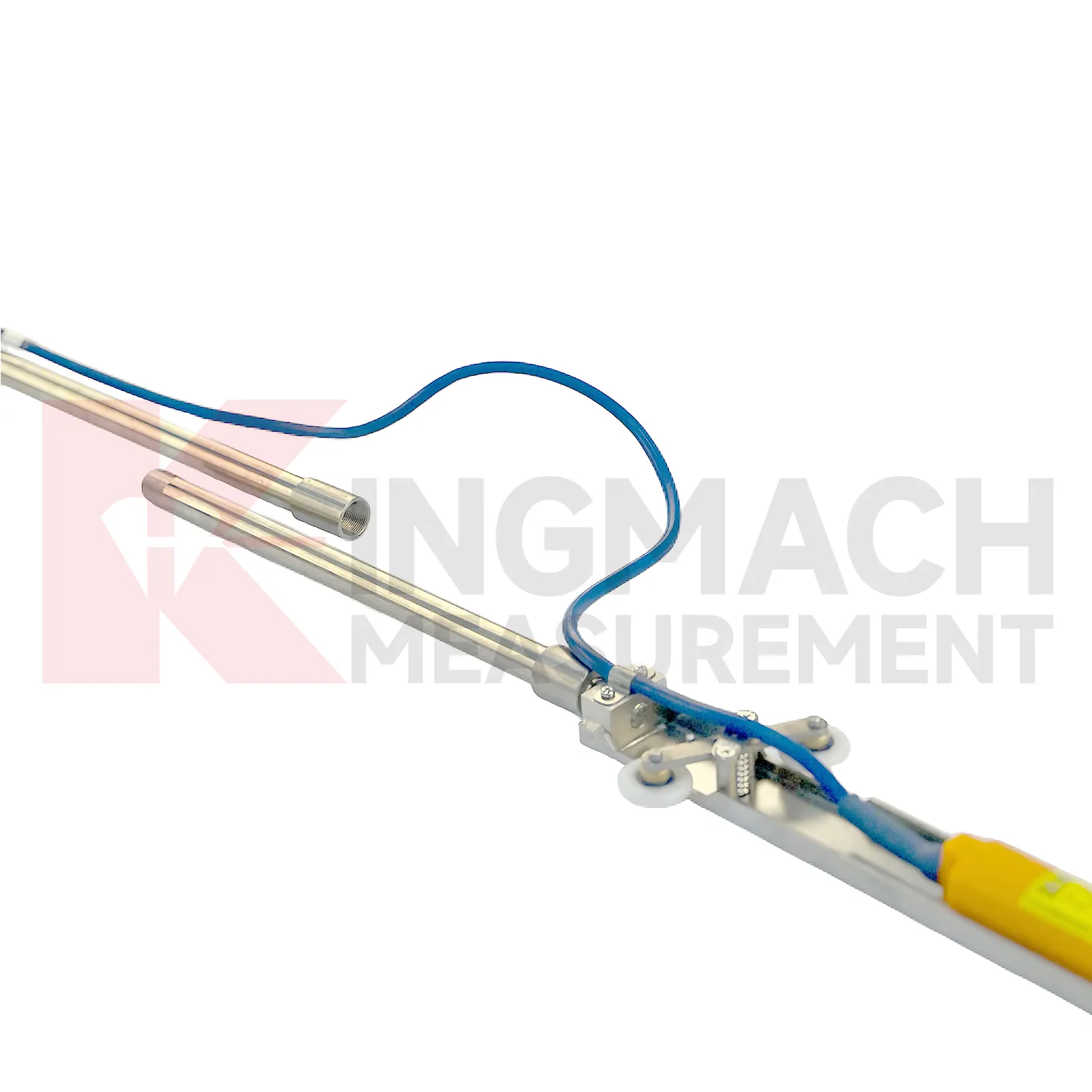

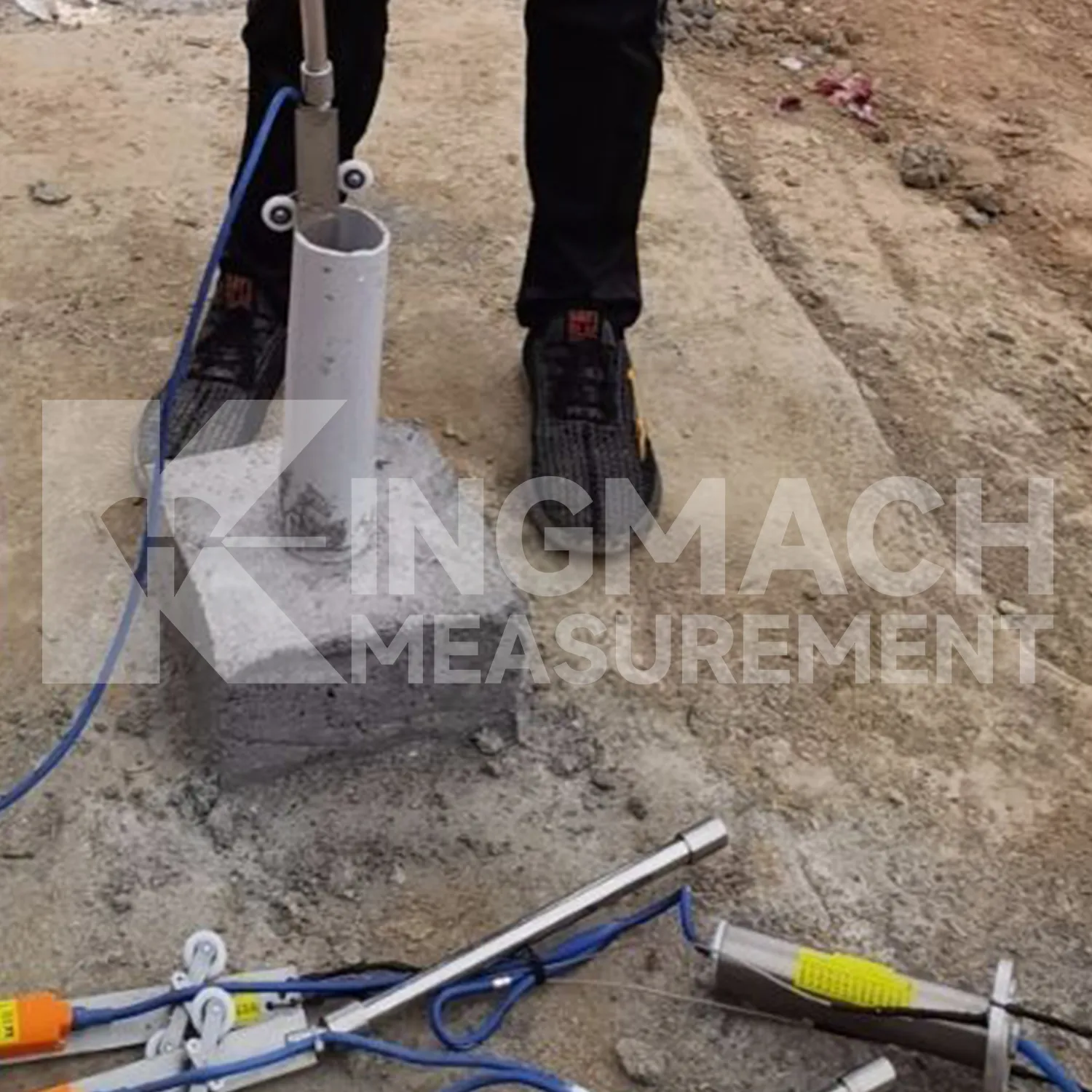

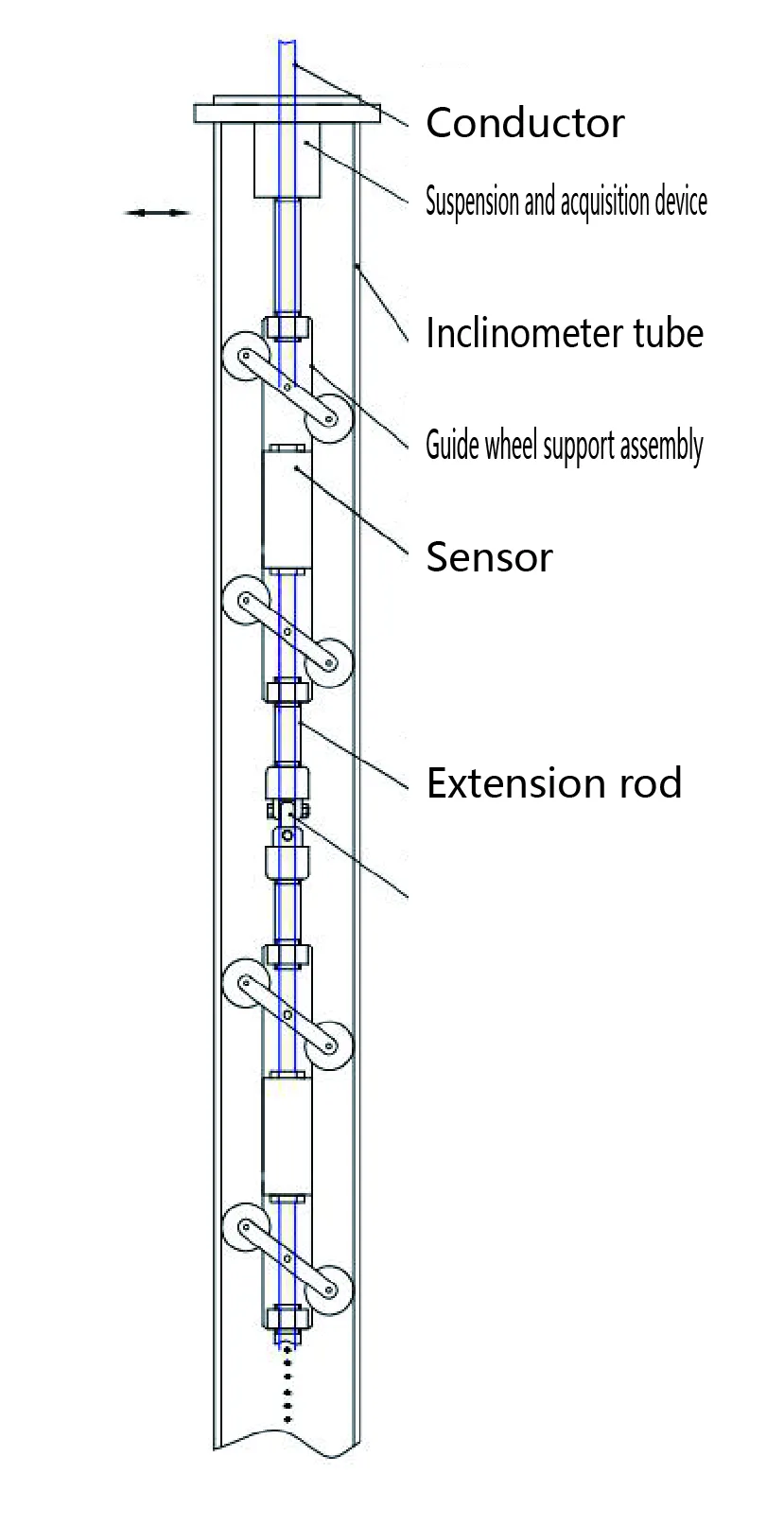

4. La chaîne d'inclinomètre vertical sur place dans chaque trou de forage est pré-assemblée en usine avec le corps, les câbles, les joints universels, les tiges d'extension, la suspension et l'unité d'acquisition selon l'espacement des points de mesure conçu, permettant une expédition et une installation intégrées. Connectez simplement les tiges d'extension sur place et insérez l'ensemble dans le trou de forage pour une installation simple, rapide et pratique.

5. La chaîne d'inclinomètre verticale sur place est configurée en interne avec des identifiants électroniques et des numéros de modèle pour permettre une reconnaissance automatique et un calcul intelligent.

6. Le module d'acquisition de données intègre une sortie d'alimentation de capteur contrôlable et quatre interfaces de communication en aval, identifiant et effectuant automatiquement un calcul intelligent lors de la connexion de la chaîne d'inclinomètre verticale sur place.

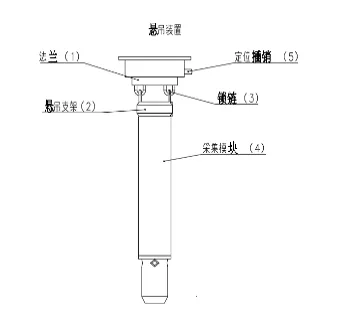

7. Le module d'acquisition est placé à l'intérieur de l'orifice du tube de l'inclinomètre, offrant une protection étanche à l'eau et à la poussière, évitant les interférences avec la construction sur site et minimisant l'exposition aux dommages.

8. Le mode basse consommation éteint les capteurs pendant la veille et les active uniquement pour la mesure des données.

Applications

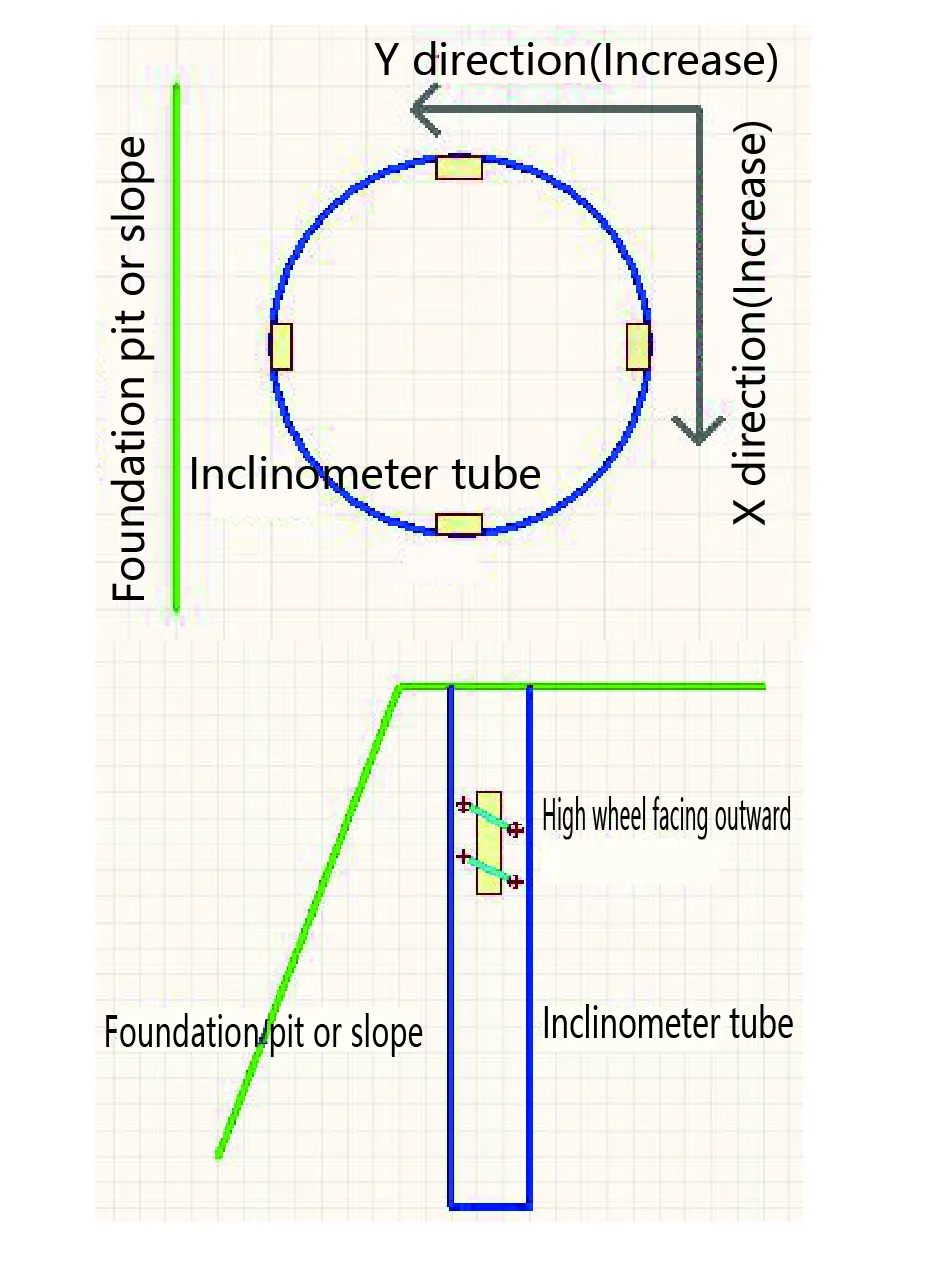

Ce produit est un capteur fixe de haute précision pour mesurer les angles d'inclinaison, conçu et fabriqué par notre société, qui s'installe rapidement. Il adopte une installation intégrée. En sortie d'usine, le nombre de points de mesure à l'intérieur du forage est configuré comme un ensemble complet. Un tube inclinométrique peut être installé en option et intégré directement à l'intérieur. Il peut localiser automatiquement la direction de placement du capteur, ce qui est simple et rapide. Il est particulièrement adapté à la mesure des angles d’inclinaison de plusieurs points à l’intérieur d’un trou de forage et à la surveillance de la déformation interne profonde des corps structurels. Combiné avec le système de surveillance automatique de notre société, il peut réaliser une surveillance automatique à long terme et un calcul intelligent de la déformation.
