Jauge de tassement intelligente à point unique JMDL-47XXAT

Informations générales sur le produit

Conditions commerciales du produit

Description

Introduction:

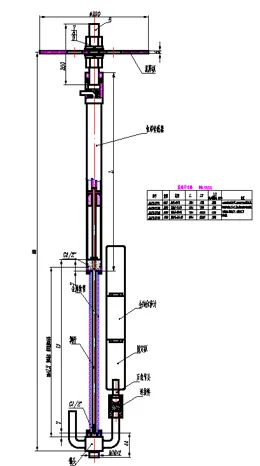

La jauge de tassement intelligente à point unique JMDL-47xxAT est un compteur de déplacement intelligent à modulation de fréquence inductive (IFM) intégré, qui peut être utilisé pour mesurer la déformation du tassement du sol de fondation in situ, la déformation du soulèvement du remblai, la déformation du soulèvement de la base dans les fosses de fondation profondes, la déformation du soulèvement du fond du tunnel dans l'ingénierie souterraine, la déformation de compression des digues, le tassement des fondations sur pieux et d'autres applications similaires. Il se compose d'une plaque de tassement, d'un capteur de déplacement électrique, d'une tige de mesure avec un conduit flexible métallique, d'une tête d'ancrage, d'une tige d'extension et d'une tête d'ancrage inférieure sous forme d'ensemble intégré. Le capteur de déplacement électrique est connecté vers le haut à la plaque de tassement et vers le bas à la tige de mesure entourée par le conduit flexible métallique et la tête d'ancrage ; la tige d'extension (qui peut être allongée avec des connecteurs droits en fonction de la profondeur d'installation requise) relie la tête d'ancrage du capteur à son extrémité supérieure et la tête d'ancrage inférieure à son extrémité inférieure.

Caractéristique du produit:

1. L'installation intégrée avec acheminement des câbles à sortie latérale garantit aucune interférence avec les opérations de compactage de la chaussée, alignant les mesures sur les conditions réelles du terrain ; la surveillance peut également être effectuée pendant l’exploitation du trafic.

2. Le capteur de déplacement électrique permet une mesure rapide, précise et directe en temps réel des valeurs de tassement.

3. Compatibilité avec les mesures manuelles via des testeurs complets et les systèmes d'acquisition automatisés pour la transmission de données à distance, les mesures automatisées et la surveillance opérationnelle.

4. Haute stabilité, fiabilité, dérive de température minimale et adaptabilité aux environnements difficiles et à la surveillance à long terme.

5. Surveillance entièrement numérique avec sortie directe de signaux de fréquence numériques, non affectée par la longueur du câble, transmission de signaux longue distance sans distorsion et forte immunité aux interférences.

6. La puce intelligente et la mémoire intégrées stockent la courbe d'ajustement non linéaire calibrée en usine dans le capteur, appliquant automatiquement des corrections non linéaires pendant la mesure, ainsi qu'une mémoire intelligente et des fonctions de stockage de données automatisées.

Applications

La jauge de tassement intelligente à point unique JMDL-47xxAT est un compteur de déplacement intelligent à modulation de fréquence inductive (IFM) intégré, qui peut être utilisé pour mesurer la déformation du tassement du sol de fondation in situ, la déformation du soulèvement du remblai, la déformation du soulèvement de la base dans les fosses de fondation profondes, la déformation du soulèvement du fond du tunnel dans l'ingénierie souterraine, la déformation de compression des digues, le tassement des fondations sur pieux et d'autres applications similaires.

Caractéristiques
