Compteur de déplacement multipoint intelligent JMDL-31XXAT

Informations générales sur le produit

Conditions commerciales du produit

Description

Introduction:

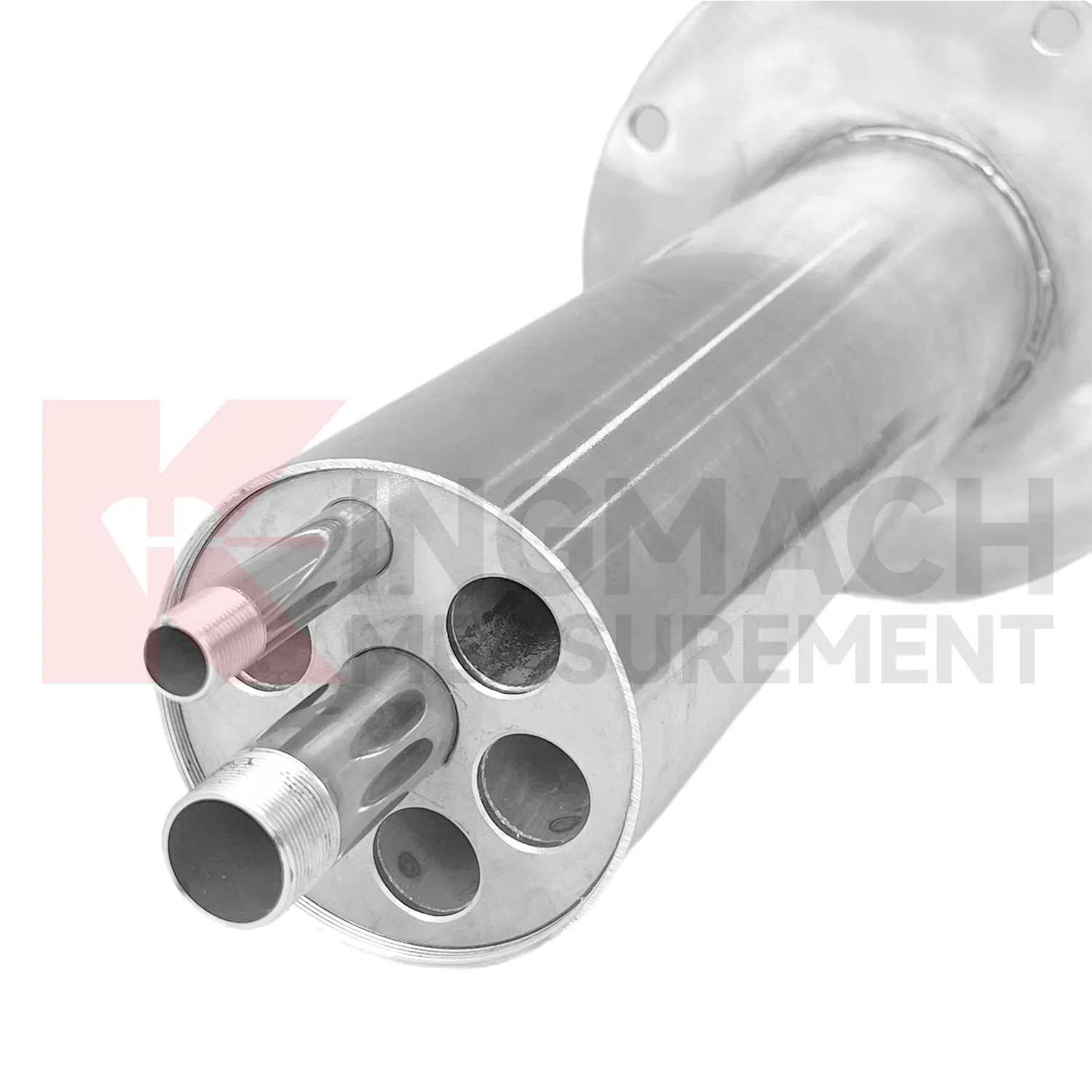

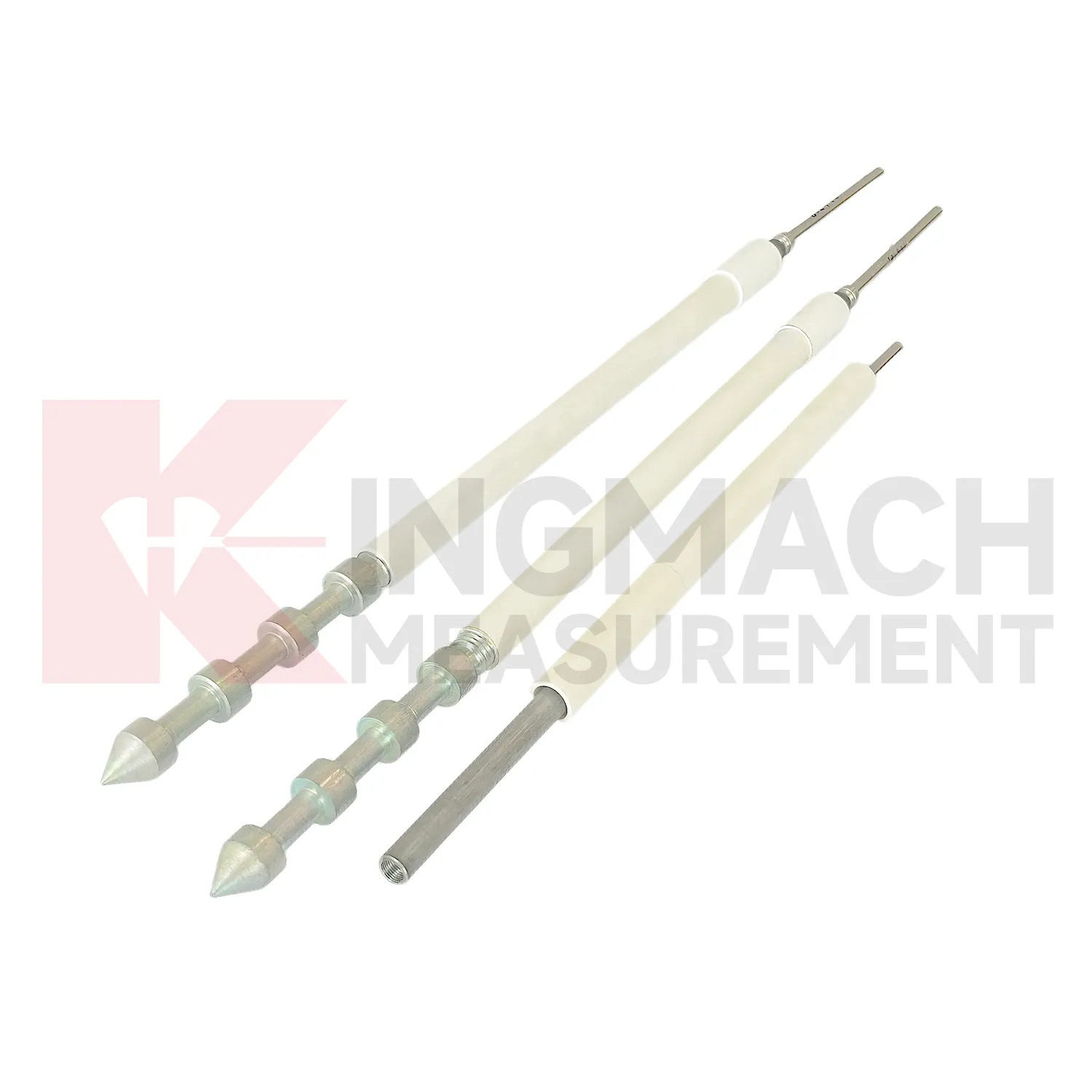

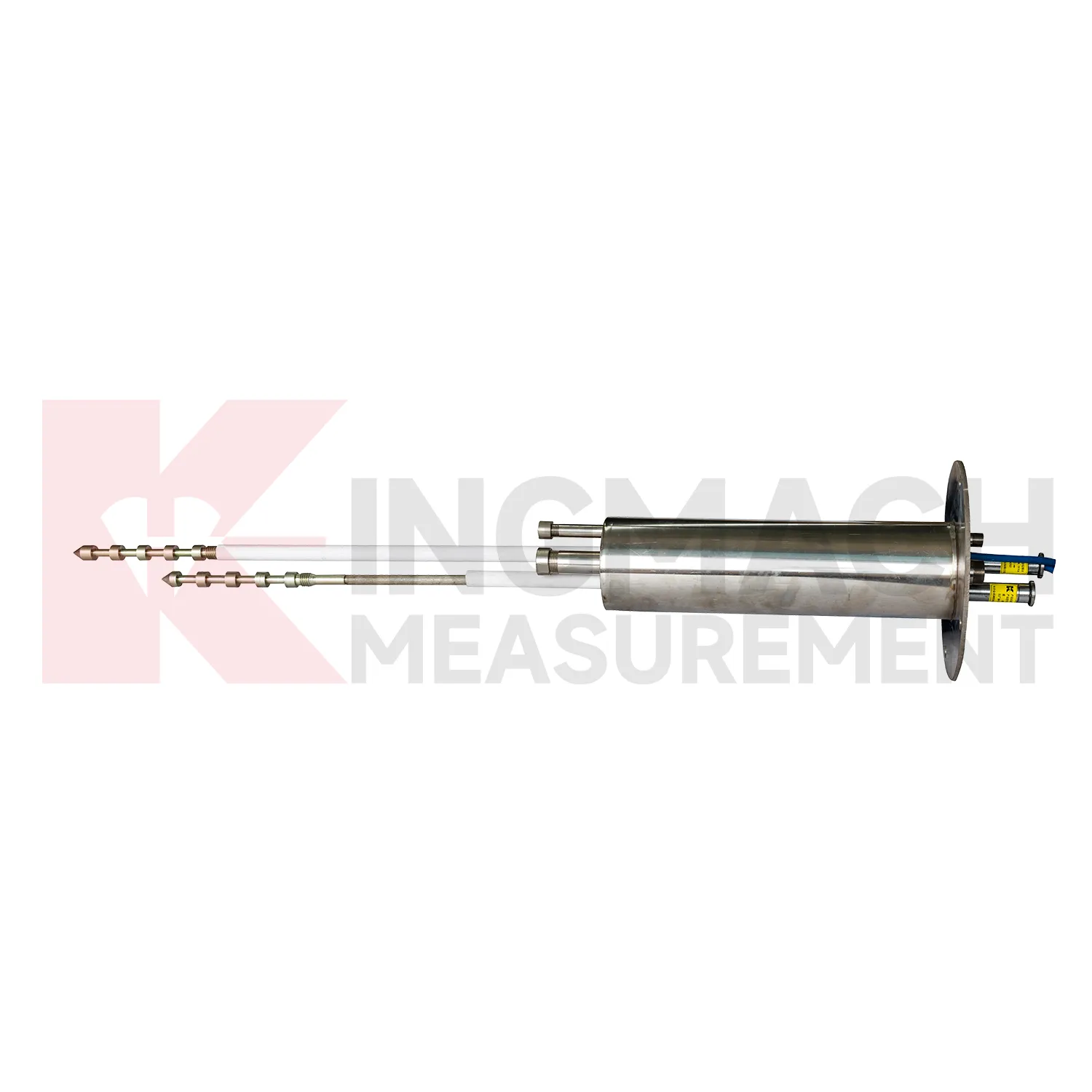

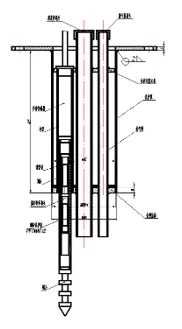

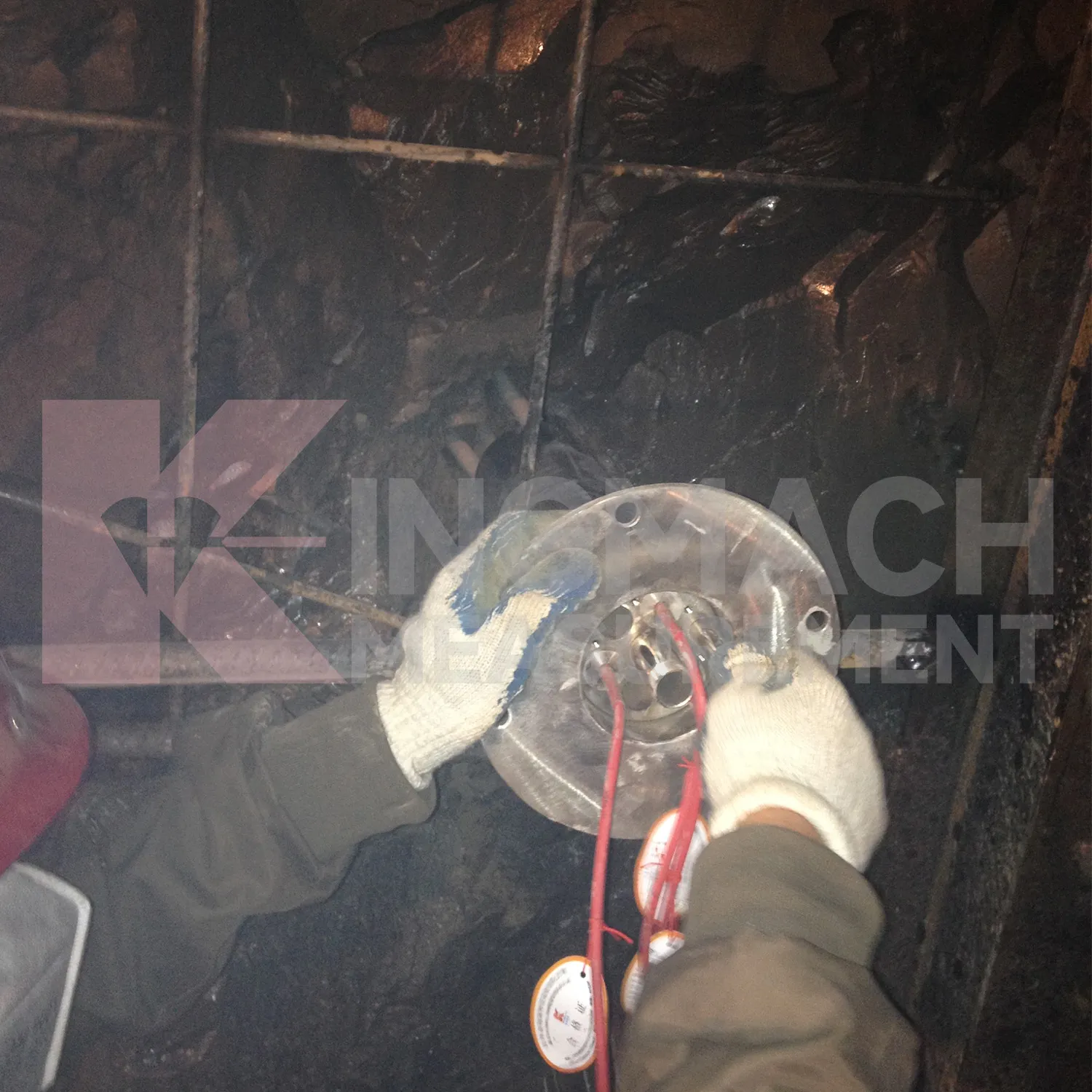

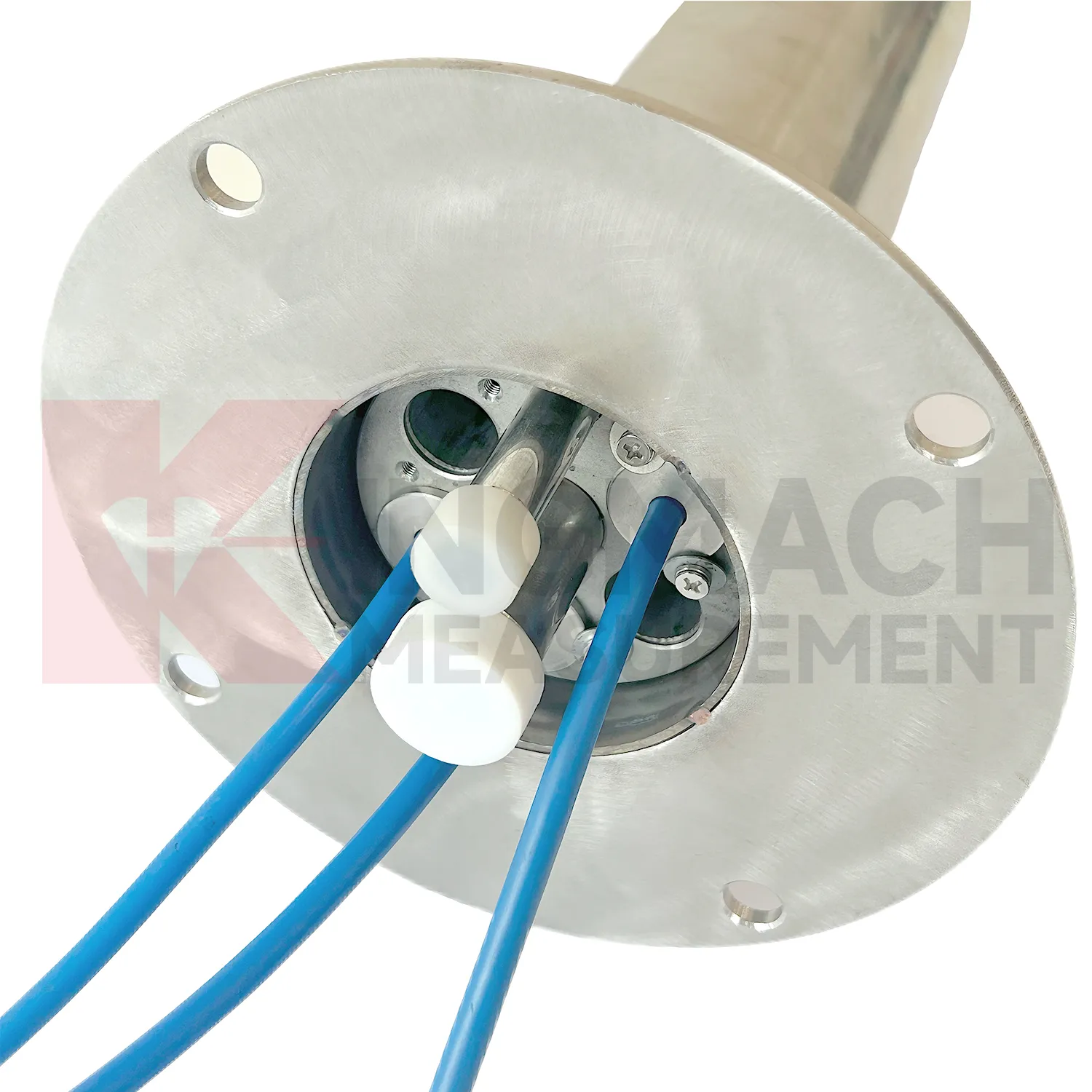

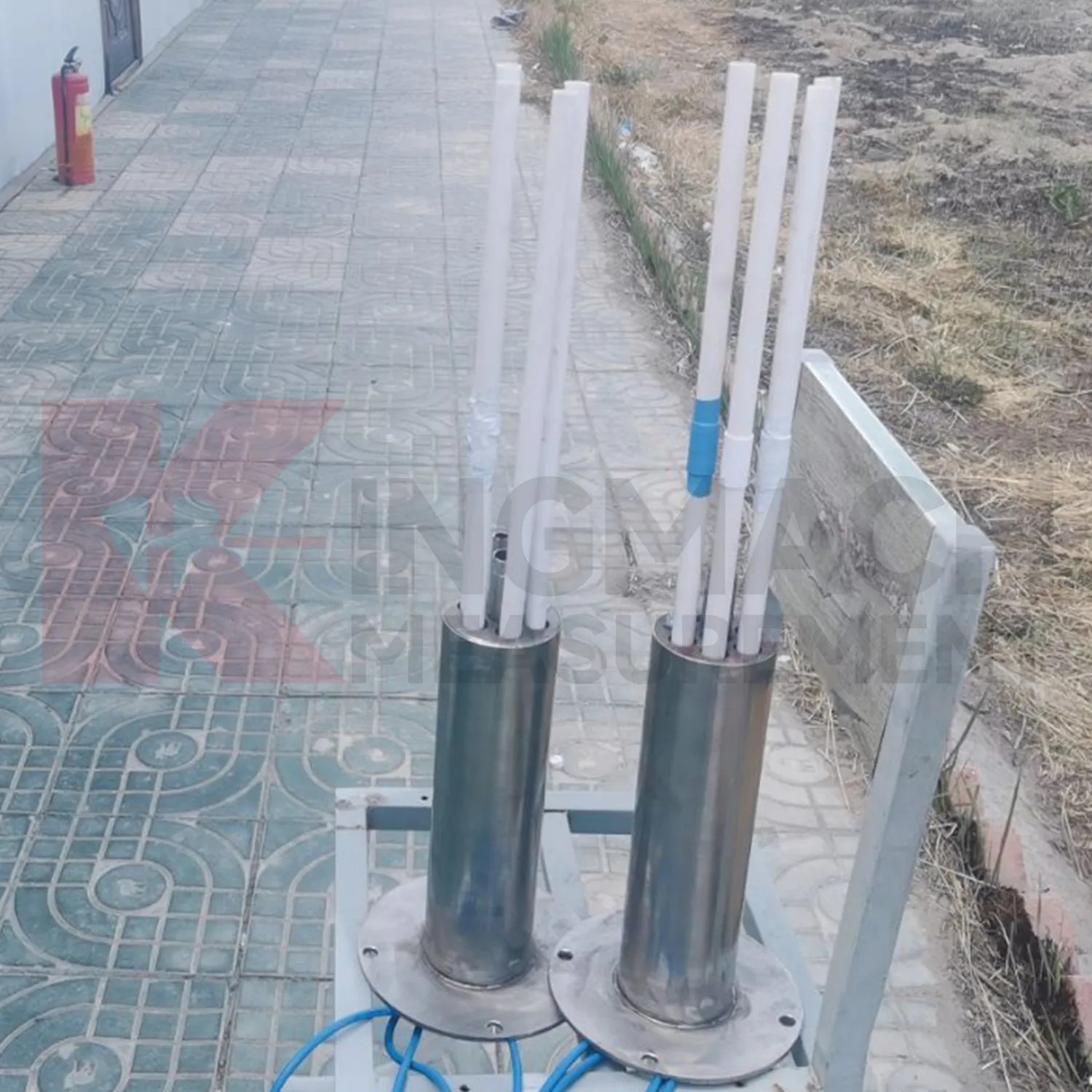

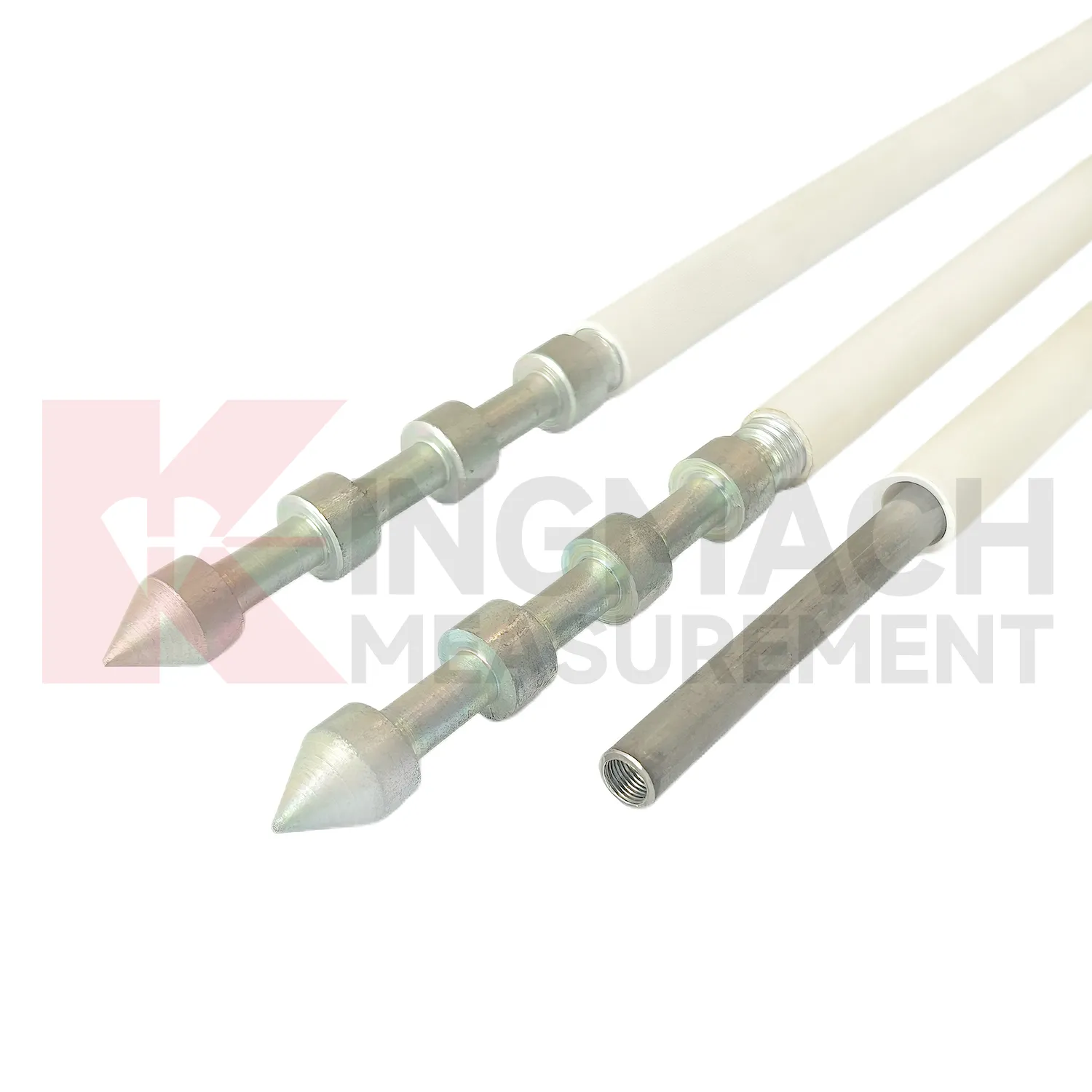

Le compteur de déplacement multipoint intelligent de la série JMDL-31XXAT est utilisé pour mesurer le déplacement dans différentes couches de roche environnante dans les tunnels, les pentes rocheuses, les fosses de fondation, etc., afin de comprendre les conditions de déplacement de diverses couches de roche. Le produit se compose de jauges de déplacement, de tubes de protection pour tiges de mesure en PVC, de têtes d'ancrage, de kits d'installation multipoints, etc., le kit d'installation multipoint prenant en charge 3 à 5 points. Installées par forage et injection de coulis, les têtes d'ancrage à différentes profondeurs sont ancrées à des couches rocheuses distinctes. Sa méthode d'installation est similaire à la construction à boulons d'ancrage, offrant simplicité et commodité. En mesurant les changements de déplacement de chaque jauge, les conditions de déplacement des différentes couches rocheuses sont analysées.

Caractéristiques du produit :

1. Conçu sur la base du principe de modulation de fréquence du flux magnétique inductif, le produit offre une stabilité, une fiabilité et une durabilité supérieures. Le principe inductif de modulation de fréquence implique un élément de détection inductif, des circuits intégrés et des condensateurs résonants formant un circuit d'oscillation LC qui génère un signal de fréquence. Lorsque la tige de mesure se déplace à l'intérieur de la bobine, elle modifie la réluctance magnétique et l'inductance de la bobine, modifiant ainsi la fréquence du signal de sortie du circuit d'oscillation. Lorsque la tige de mesure pénètre dans la bobine hélicoïdale, la réluctance magnétique diminue, l'inductance augmente et la fréquence chute. En sélectionnant les matériaux de tige appropriés et en optimisant la structure de la bobine hélicoïdale, le condensateur et les circuits, les changements de fréquence du signal de sortie dans la plage de déplacement de la tige présentent une relation linéaire précise avec le déplacement. Étant donné que la tige et la bobine fonctionnent sans contact, le système résiste aux dommages lors de l'installation et de l'utilisation.

2. La jauge de déplacement intègre une puce mémoire interne dotée de capacités de stockage intelligentes. Les paramètres d'usine stockent en permanence des paramètres tels que le modèle du capteur, le numéro de série et les coefficients d'étalonnage. Il peut enregistrer jusqu'à 600 instances de données de mesure, notamment la durée de mesure, la température (pour les modèles sensibles à la température), le déplacement absolu, le déplacement relatif et les valeurs du point zéro.

3. La détection entièrement numérique garantit une transmission du signal longue distance sans distorsion et une forte capacité anti-interférence.

4. Excellentes propriétés d'isolation et durabilité imperméable.

5. Lorsqu'elles sont associées au testeur complet de l'entreprise, les valeurs de déplacement sont affichées directement, permettant des mesures intuitives, simples et rapides.

6. L'intégration avec le système d'acquisition de données automatisé de l'entreprise permet une surveillance ou un contrôle à distance sans surveillance.

Applications

Le compteur de déplacement multipoint intelligent de la série JMDL-31XXAT est utilisé pour mesurer le déplacement dans différentes couches de roche environnante dans les tunnels, les pentes rocheuses, les fosses de fondation, etc., afin de comprendre les conditions de déplacement de diverses couches de roche.
