GNSS JMBD-1050

Informations générales sur le produit

Conditions commerciales du produit

Description

Introduction:

Le GNSS est un système de positionnement automatisé sans surveillance de nouvelle génération, tous temps, développé à l'aide d'un système sur puce (SoC) haute performance et haute précision, prenant en charge un positionnement de haute précision multi-constellation et multi-fréquence. Il est compatible avec les signaux du système de navigation par satellite BeiDou de Chine (BDS B1/B2), du GPS des États-Unis (L1/L2), du GLONASS de Russie (L1/L2) et de Galileo d'Europe (E1/E5b). Composé d'une ou plusieurs unités de positionnement déployées aux points de surveillance des projets d'ingénierie, le système mesure les déplacements horizontaux et verticaux. Ce système constitue un système de mesure de déplacement automatisé sans pilote tous temps.

Principe de fonctionnement :

1.Principe du capteur:

Basée sur des puces SoC hautes performances et haute précision, la nouvelle génération de localisateurs GNSS prend en charge le positionnement multifréquence de haute précision de l'ensemble du système. Il s'agit d'une technologie qui reçoit des signaux de satellites terrestres artificiels dotés de systèmes de synchronisation d'horloge atomique et effectue des mesures ponctuelles. Le positionneur reçoit le codage temporel d'au moins quatre satellites, et la position du localisateur lui-même peut être obtenue par résolution, et une surveillance dynamique peut être réalisée.

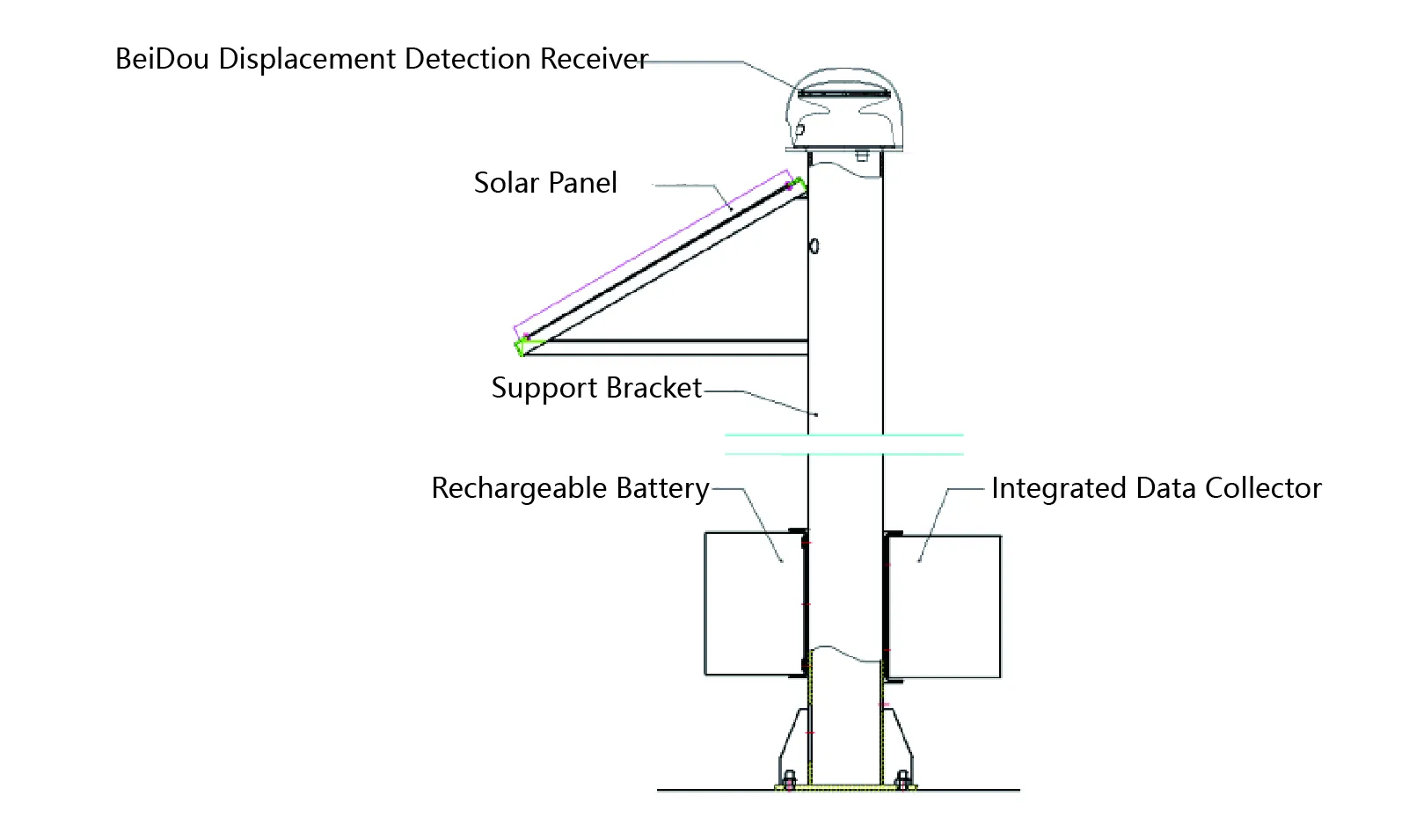

Le système de mesure de déplacement à distance GPS se compose d'un localisateur GNSS (système complet), d'un support de montage, de panneaux solaires, de batteries, etc.

2.Principe du système:

Un système composé de plusieurs instruments de positionnement mesure leurs propres positions tout en effectuant un calcul différentiel coordonné via une liaison mutuelle, permettant des mesures de déplacement relatif de haute précision. Dans de tels projets d'ingénierie, le localisateur peut être disposé de manière égale avec le point de référence, le point de test, et obtient la valeur de changement de position de haute précision du point de test par rapport au point de référence.

Apparence du produit :

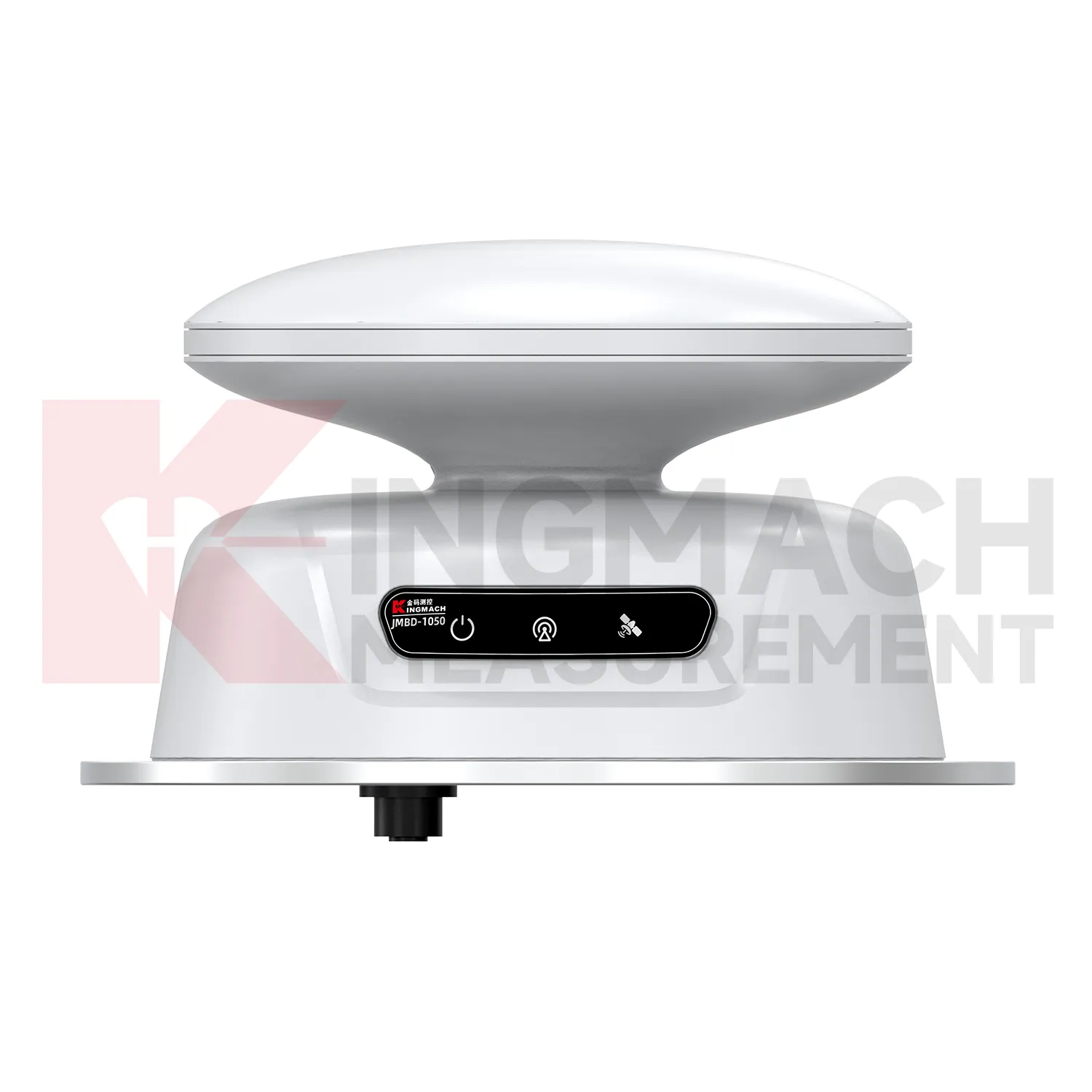

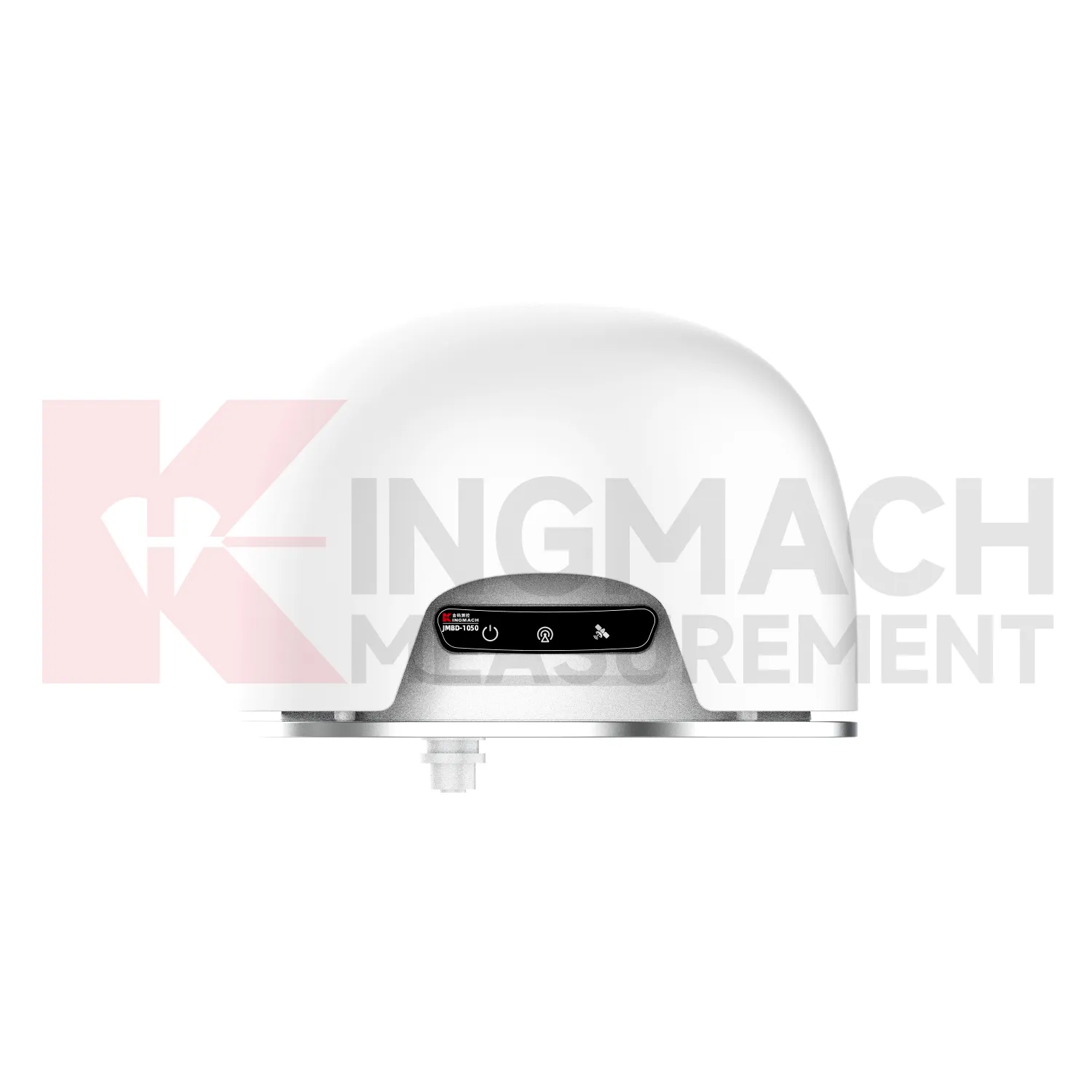

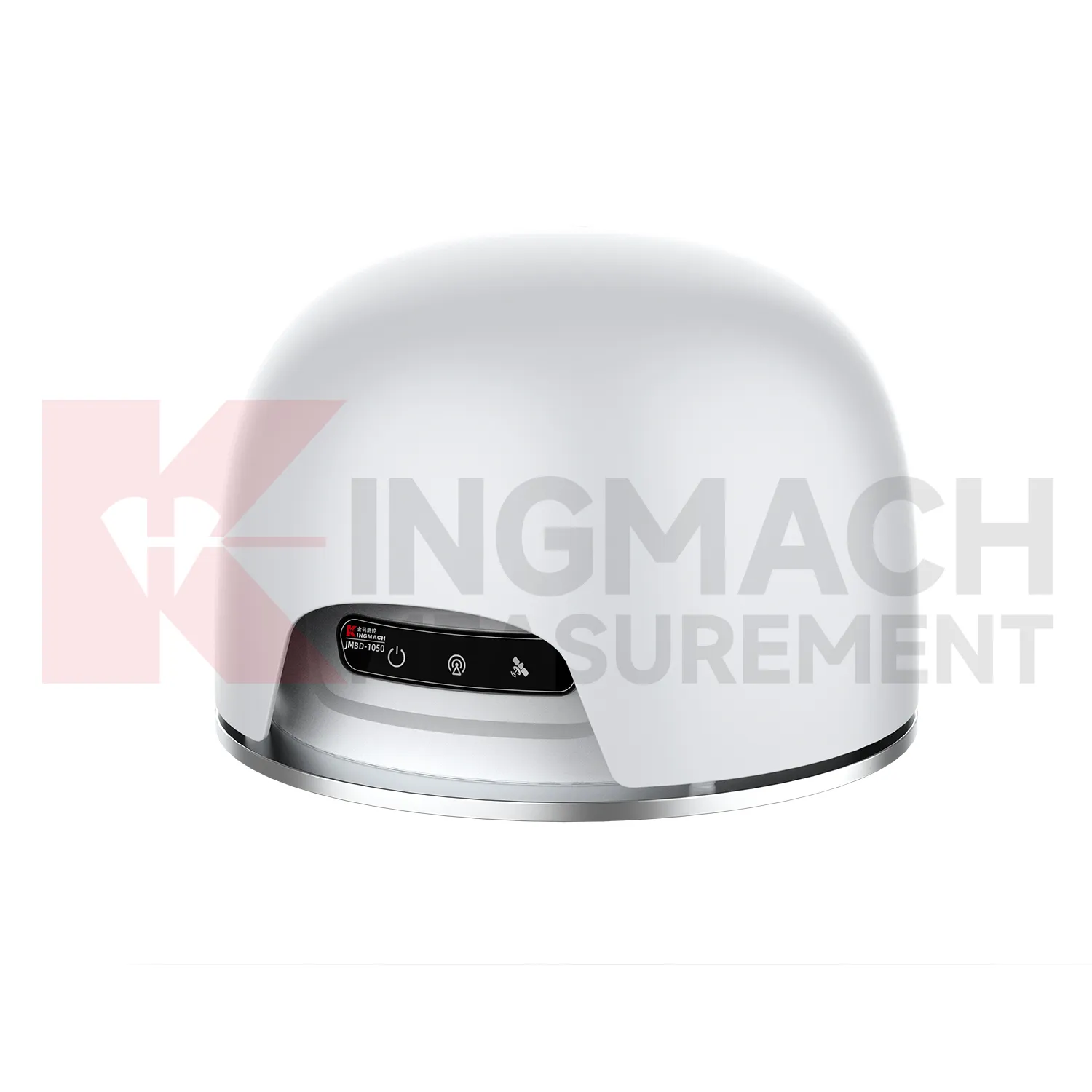

Le panneau hôte JMBD-1050 comprend 3 indicateurs et 1 interface.

1. Voyant d'alimentation : allumé indique que l'alimentation est connectée ;

Voyant lumineux 2,4 G : allumé indique une communication réseau 4G normale ;

3. Voyant de positionnement GNSS : illuminé indique un positionnement réussi ;

4. Interface d'alimentation et interface de communication RS485.

Applications

Il est largement utilisé dans les domaines de l'ingénierie tels que les pentes, les chemins de fer à grande vitesse, les ponts, les bâtiments, les mines et les barrages pour obtenir une mesure précise des changements de déplacement relatif structurel.
