Module d'acquisition complet intégré JMZX-4/8GH-RTU

Informations générales sur le produit

Conditions commerciales du produit

Description

Introduction:

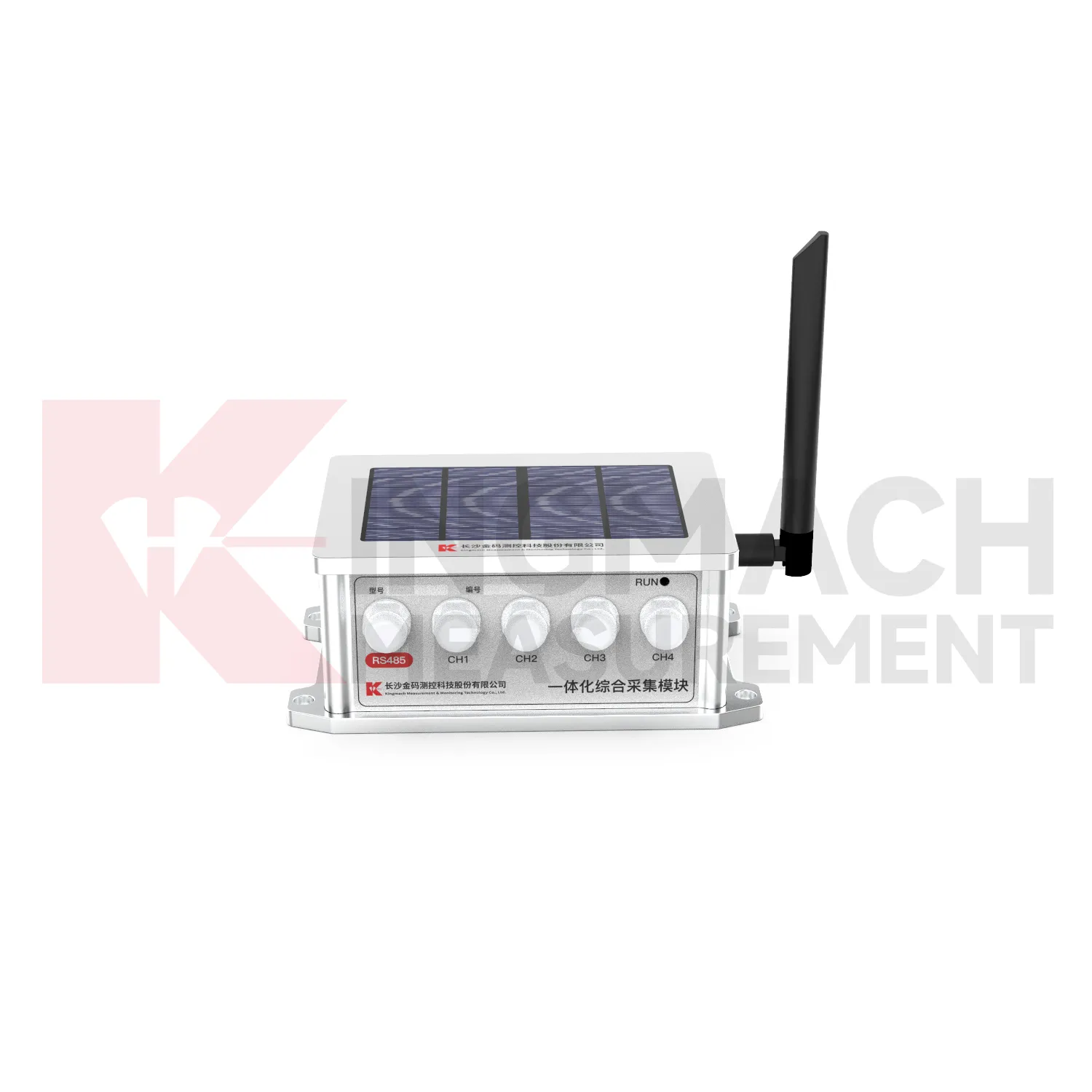

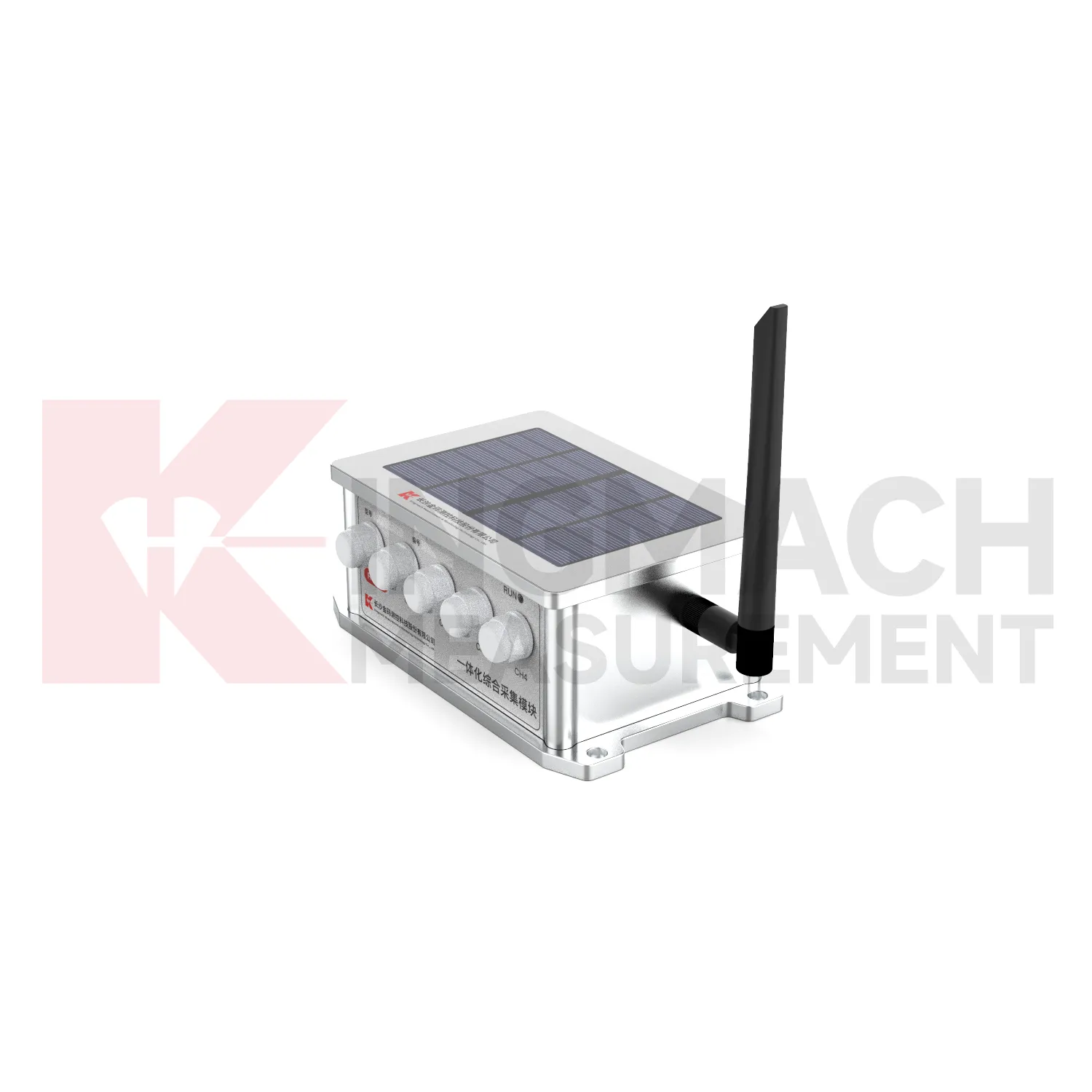

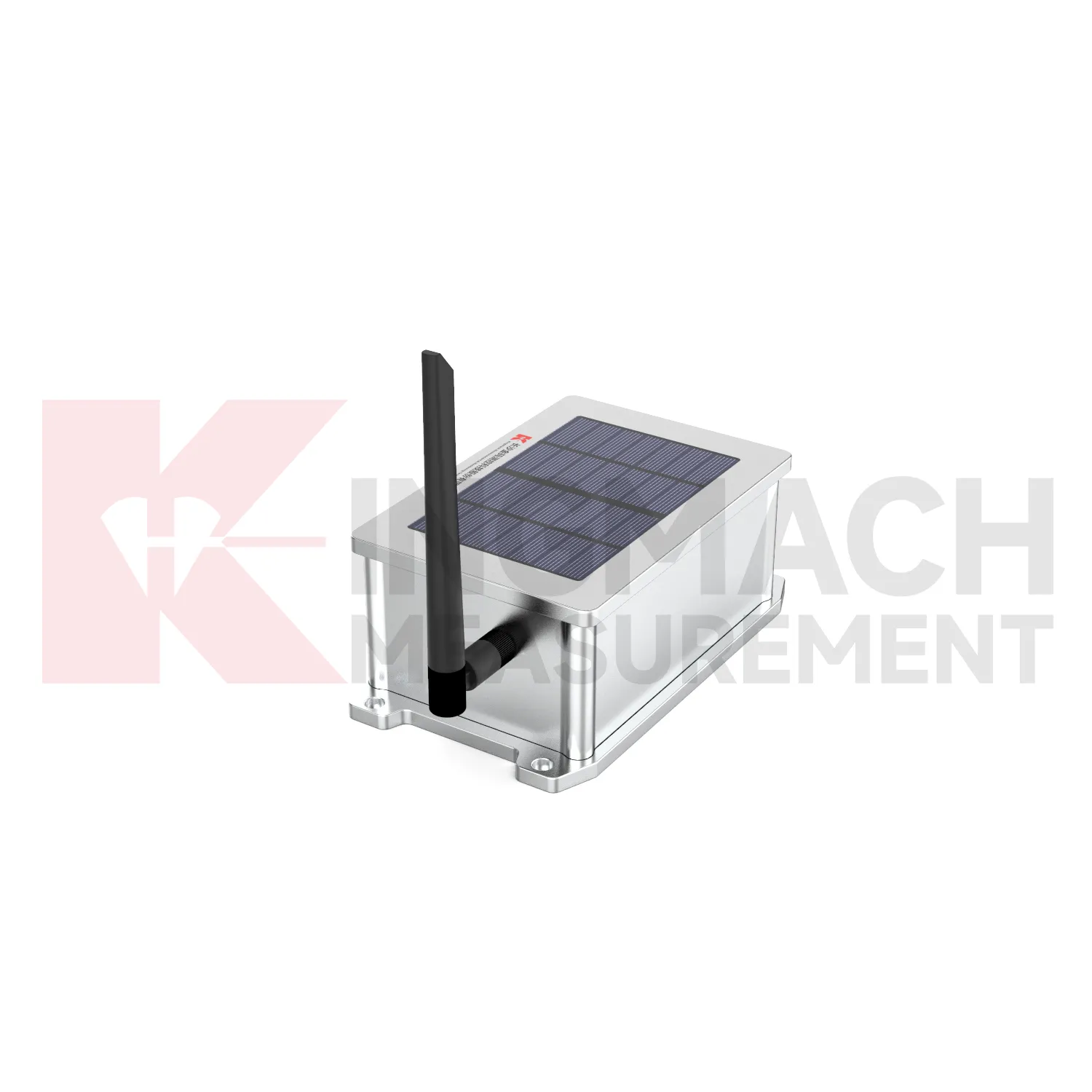

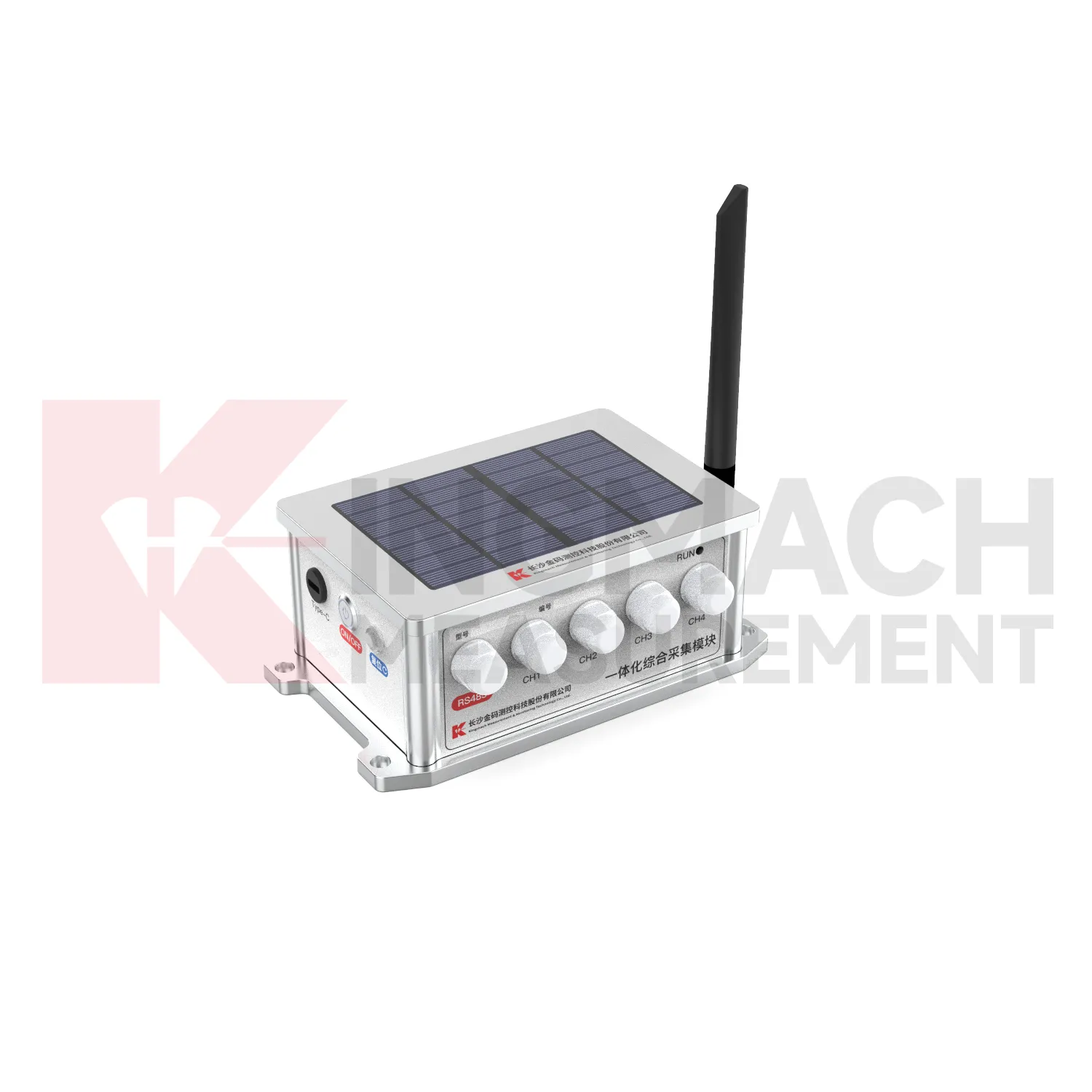

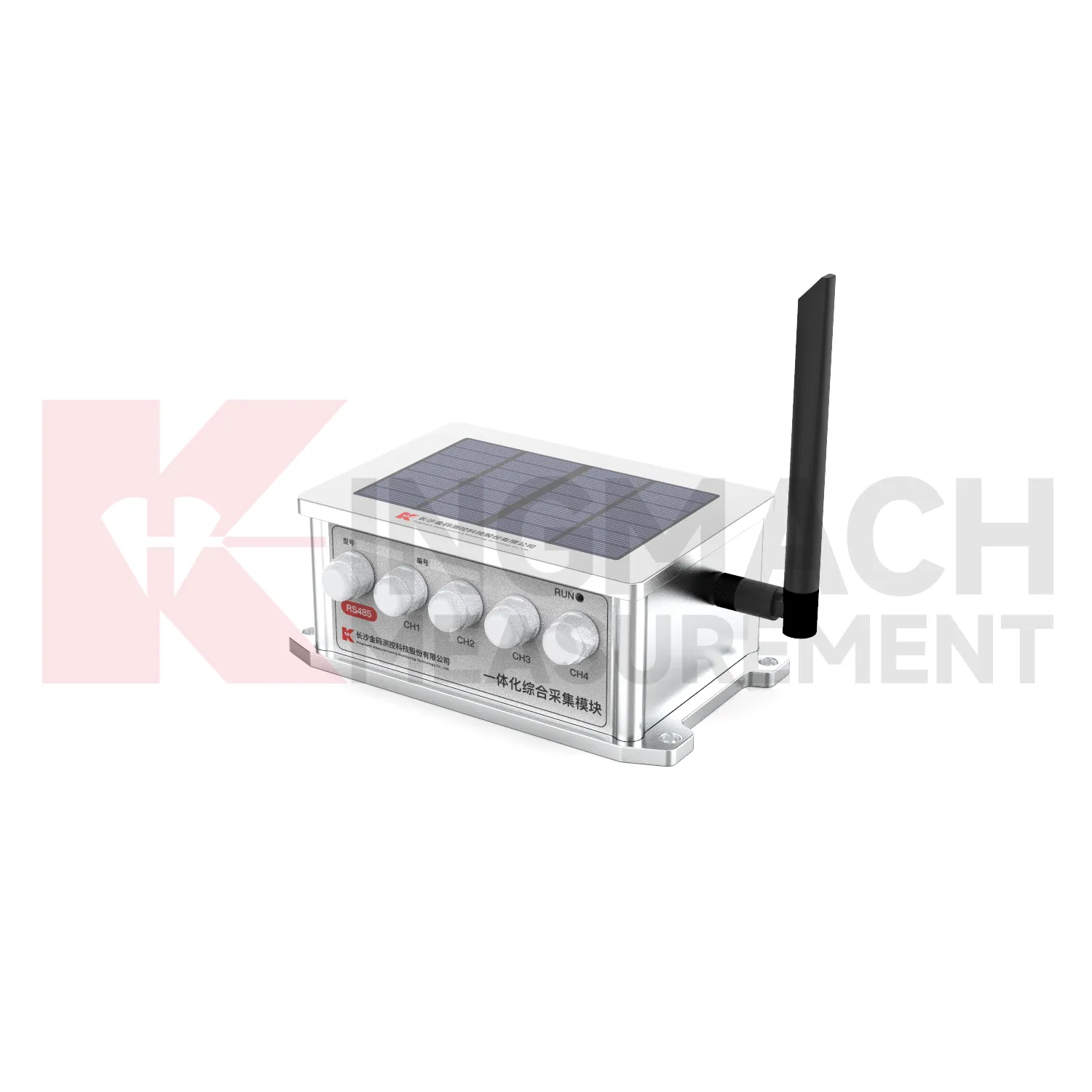

Le module d'acquisition complet intégré (JMZX-4/8GH-RTU) est un module d'acquisition complet multi-signaux automatisé lancé par notre société. Il peut collecter des données à partir de capteurs de types de signaux tels que corde vibrante, tension, résistance et RS485. Le module intègre un circuit de contrôle de charge solaire, une batterie au lithium, un module 4G sans fil, un stockage de paramètres, une collecte de données, etc., réalisant l'intégration de la collecte, de l'alimentation électrique et du téléchargement de données. Le produit peut être utilisé dans des projets de surveillance de la sécurité de diverses structures et ingénieries géotechniques (barrages-réservoirs, ponts, tunnels, pentes, maisons délabrées, mines, centrales nucléaires et bâtiments civils, etc.), fournissant un support de données et une base de jugement liée à la situation actuelle et à la sécurité du projet pour les responsables de la construction technique et de l'exploitation. Il adopte une conception portable, présentant une taille compacte, des propriétés imperméables et anti-poussière.

Caractéristiques du produit :

1. Adopte une conception intégrée hautement intelligente et modulaire, prenant en charge l'identification automatique et le calcul intelligent, calculant automatiquement les quantités physiques (contrainte, charge, déplacement, température, etc.) et les signalant automatiquement.

2. Prend en charge la mise à niveau et la maintenance à distance, permettant ainsi un fonctionnement sans surveillance.

3. Utilise un microprocesseur 32 bits doté de puissantes capacités de calcul et de traitement, améliorant considérablement l'efficacité du système.

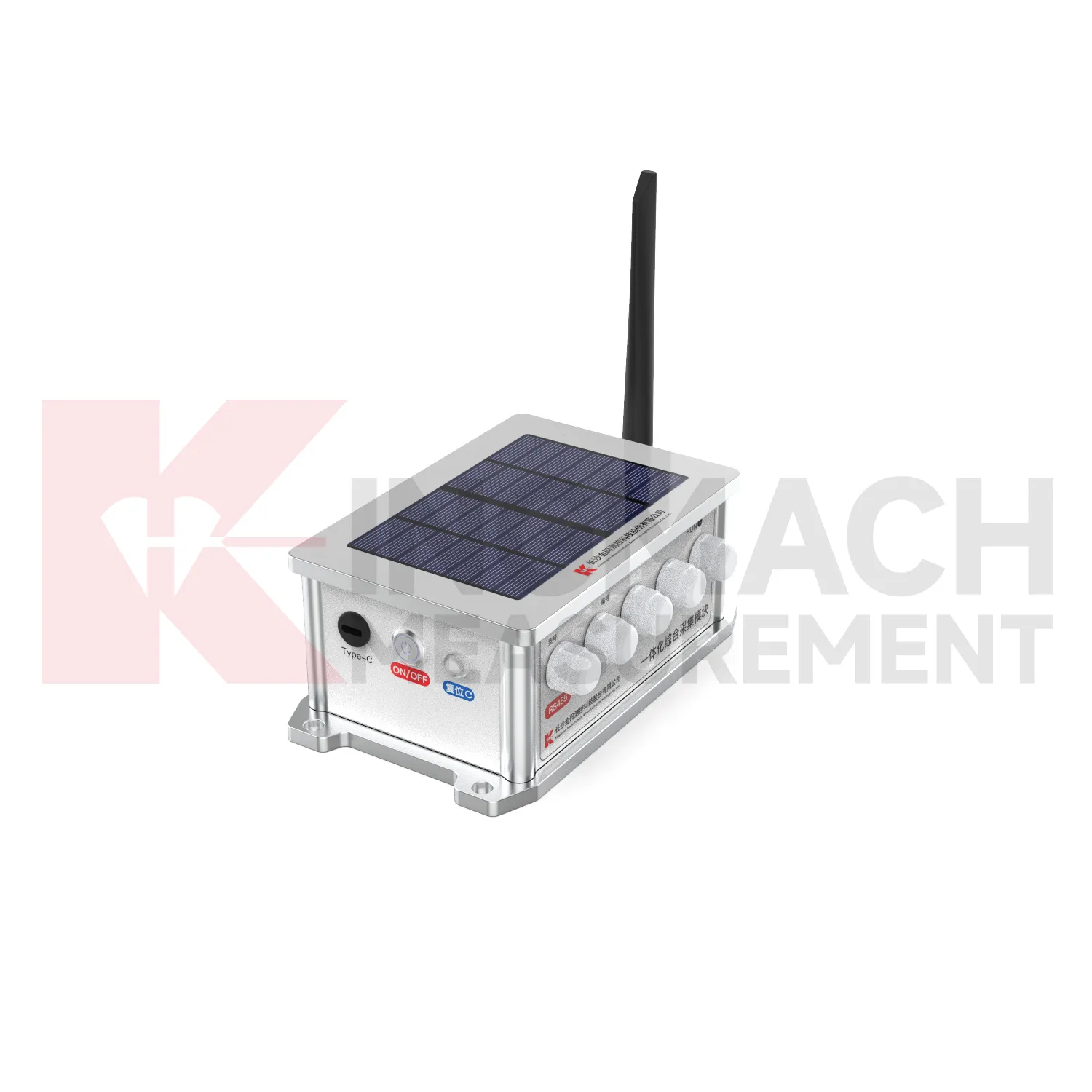

4. Prend en charge le chargement externe via l'interface Type-C.

5. Peut accéder à différents types de capteurs tels que les capteurs de type bus RS485, les capteurs inductifs intelligents à modulation de fréquence, les capteurs à corde vibrante, les capteurs de signal de tension et les thermomètres à thermistance 3k.

6. Les interfaces des capteurs adoptent toutes une conception isolée, améliorant considérablement les performances de protection contre la foudre du module.

7. Communication tout réseau 4G/5G intégrée, prenant en charge les cartes SIM utilisateur et les cartes réseau dédiées IoT (cartes APN), et prenant en charge le téléchargement de données vers les serveurs du réseau interne directement sans passer par le réseau externe. Il prend en charge les protocoles personnalisés par l'utilisateur tels que TCP, MQTT et HTTP, ainsi que le téléchargement de données vers des plates-formes spécifiées, avec prise en charge de la diffusion jusqu'à 4 adresses de centres de données.

8. Conception à faible consommation. Après avoir réglé la collecte chronométrée, il passe automatiquement en mode veille pendant les périodes sans mesure pour réduire la consommation d'énergie. Prend en charge la synchronisation automatique et le réveil à distance.

9. Le module prend en charge plusieurs méthodes de collecte telles que la collecte en temps réel, la collecte unique, la collecte programmée, la collecte déclenchée par un seuil et le téléchargement actif. Le paramètre d'intervalle de collecte chronométré est configurable (1 min ~ 24 H) et la collecte cryptée peut être automatiquement effectuée en fonction du seuil. Il prend en charge le stockage automatique des données lorsque le réseau est déconnecté. La capacité de stockage intégrée prend en charge la sauvegarde des données historiques pendant plus d'un an et prend en charge les fonctions de transmission/rewtransmission hors ligne.

10. Le module intègre un panneau solaire et une batterie au lithium intégrée, avec un circuit de contrôle de charge solaire intégré, permettant une collecte de données à long terme. Avec une fréquence de collecte d'une fois toutes les demi-heures, il peut fonctionner normalement pendant 30 jours consécutifs nuageux et pluvieux.

11. Facile à transporter, de taille compacte, étanche à l'eau et à la poussière.

Caractéristiques

1. Méthode d'alimentation : alimentation par batterie interne.
2. Tension de charge : DC5 V.
3. Canaux de modules:

JMZX-4GH-RTU : 1 × canal de collecte de bus RS485, 4 × canaux de collecte de signaux analogiques

JMZX-8GH-RTU : 1 × canal de collecte de bus RS485, 8 × canaux de collecte de signaux analogiques

4. Température de fonctionnement : -30 ～ + 60℃
5. Humidité de fonctionnement : 0-95 % HR
6. Le module CH1-CH4/CH8 peut accéder à des capteurs tels que le type à corde vibrante, le type inductif à modulation de fréquence, le type de tension, le type de résistance et le type de fréquence. La précision et la résolution de la mesure sont les suivantes:

   Type de capteur	Précision des mesures	Résolution
   Fil Vibrant	Fréquence : ±0,2 Hz ; Température : 0,5℃	Fréquence : ±0,01 Hz ; Température : 0,1℃
   Jauge de déplacement inductive à modulation de fréquence	Déplacement : 0,5 % FS ; Température : 0,5℃	Déplacement : 0,1 mm ; Température : 0,1℃
   Analogique standard	Tension : 0,1 % FS ; Courant : 0,1 % FS	Tension : <0,1 mV ; Courant : 0,5 uA
   Résistance	Valeur de résistance : 10 Ω	Valeur de résistance : 0,1 Ω

7. Degré de protection : IP67

8. Consommation électrique : veille : <3 mW ; Fonctionnement : <1,5 W

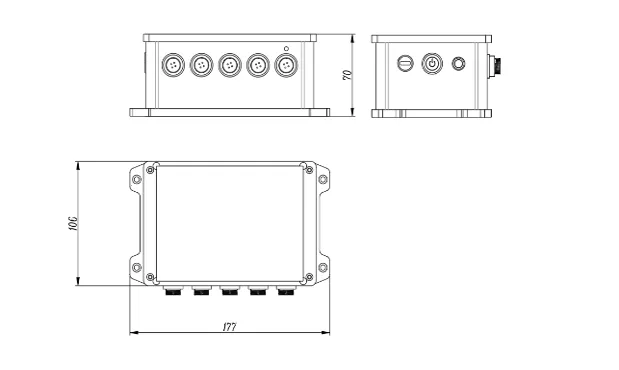

9. Dimensions externes:

   JMZX-4GH-RTU : 106 mm × 140 mm × 70 mm (hors antenne)

   JMZX-8GH-RTU : 106 mm × 140 mm × 92 mm (hors antenne)
