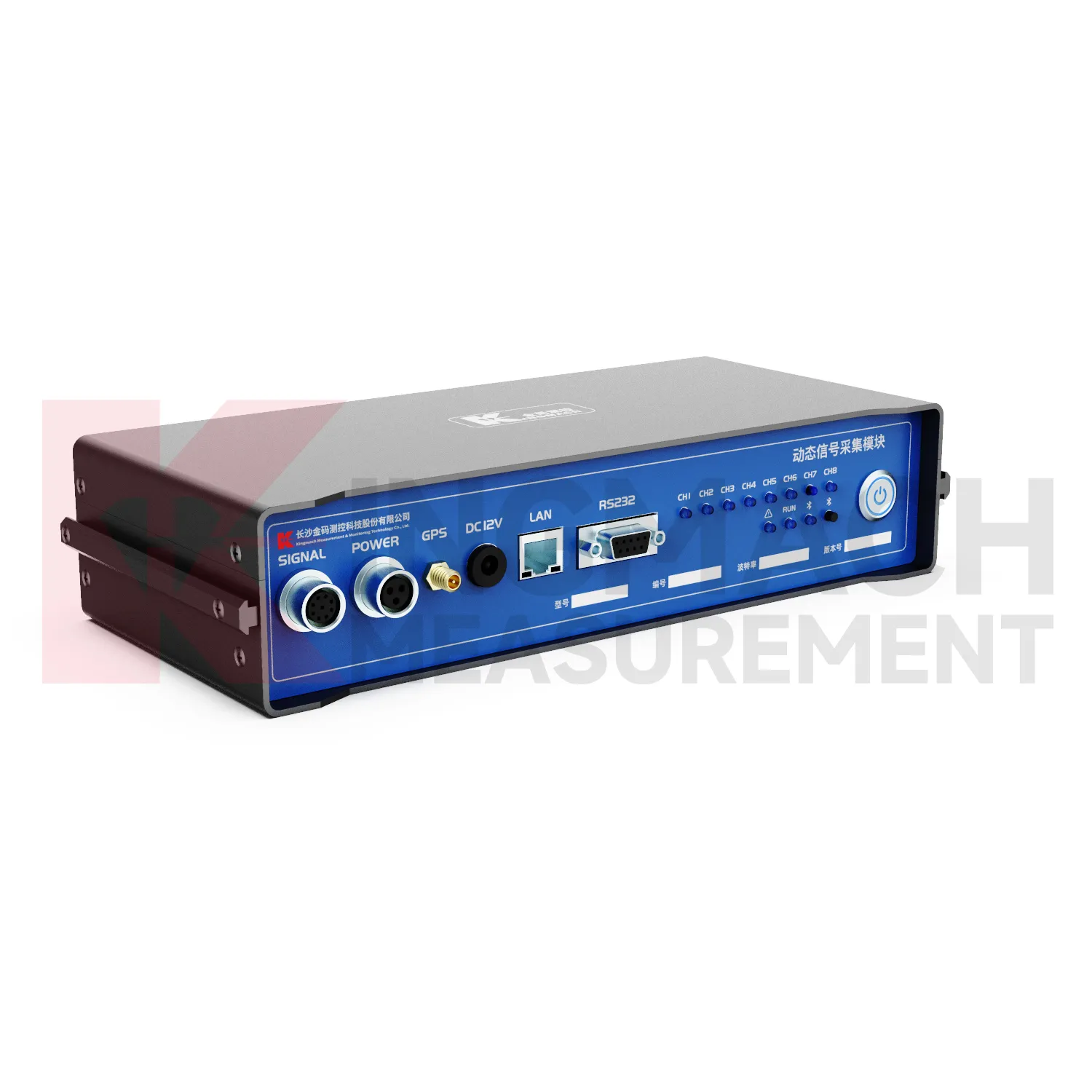

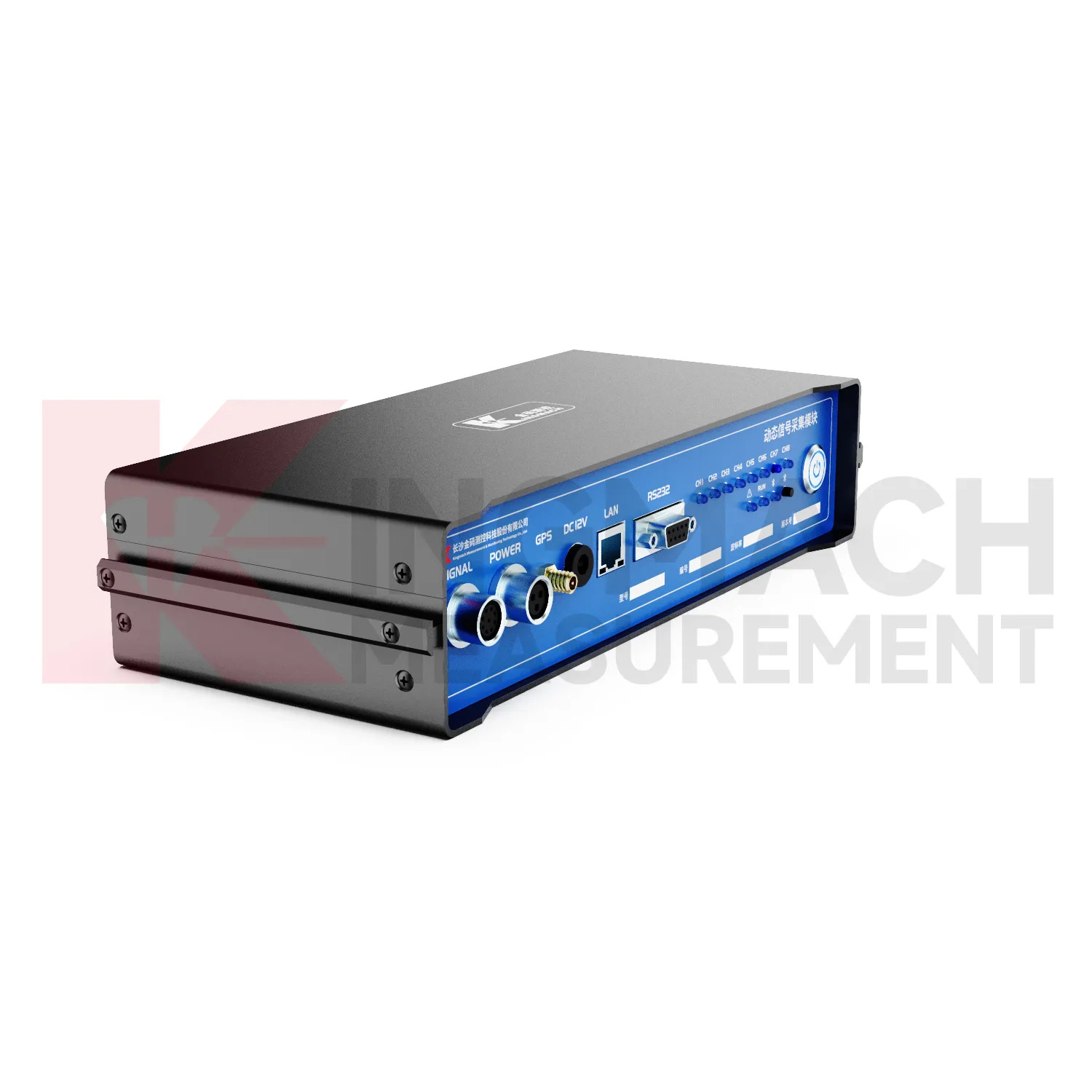

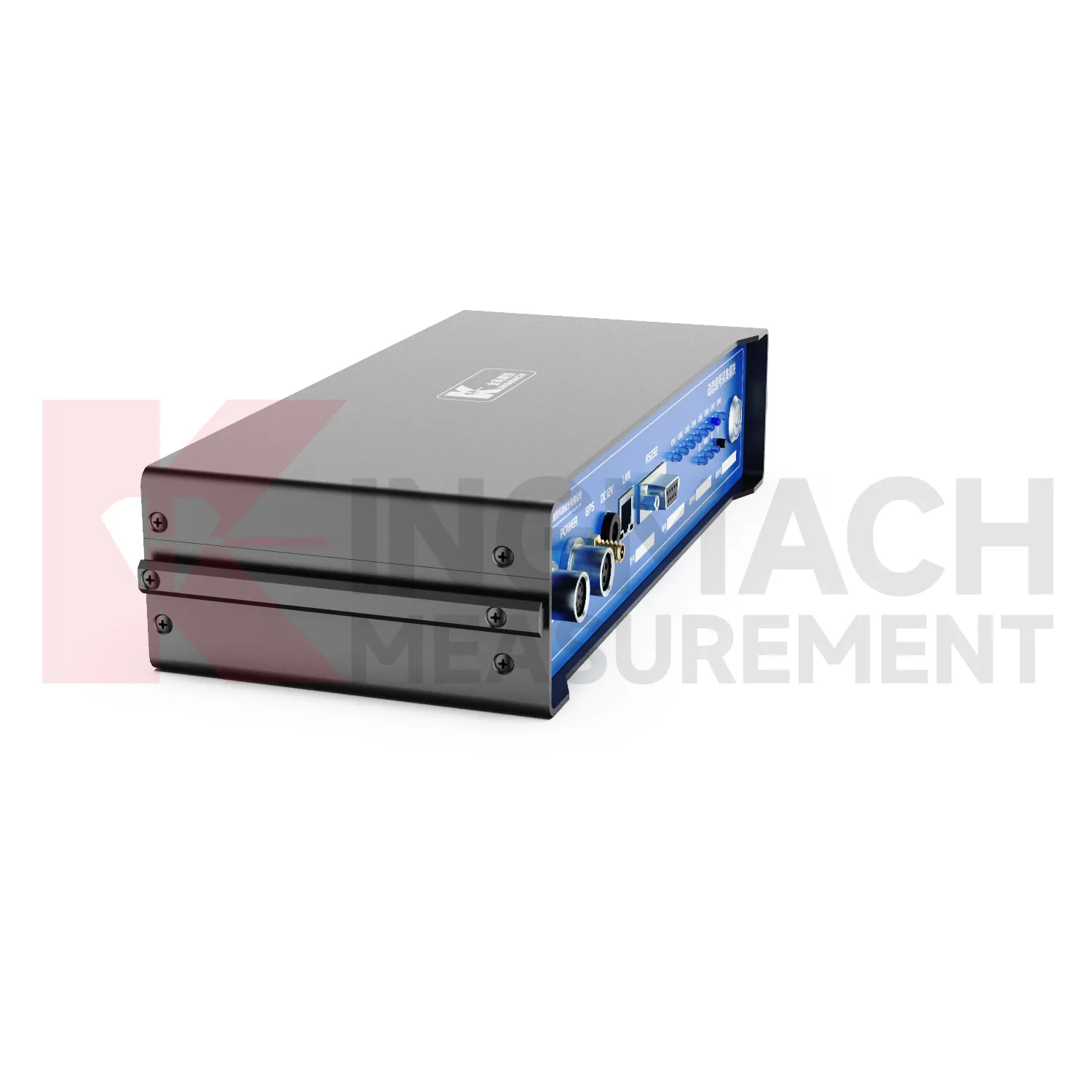

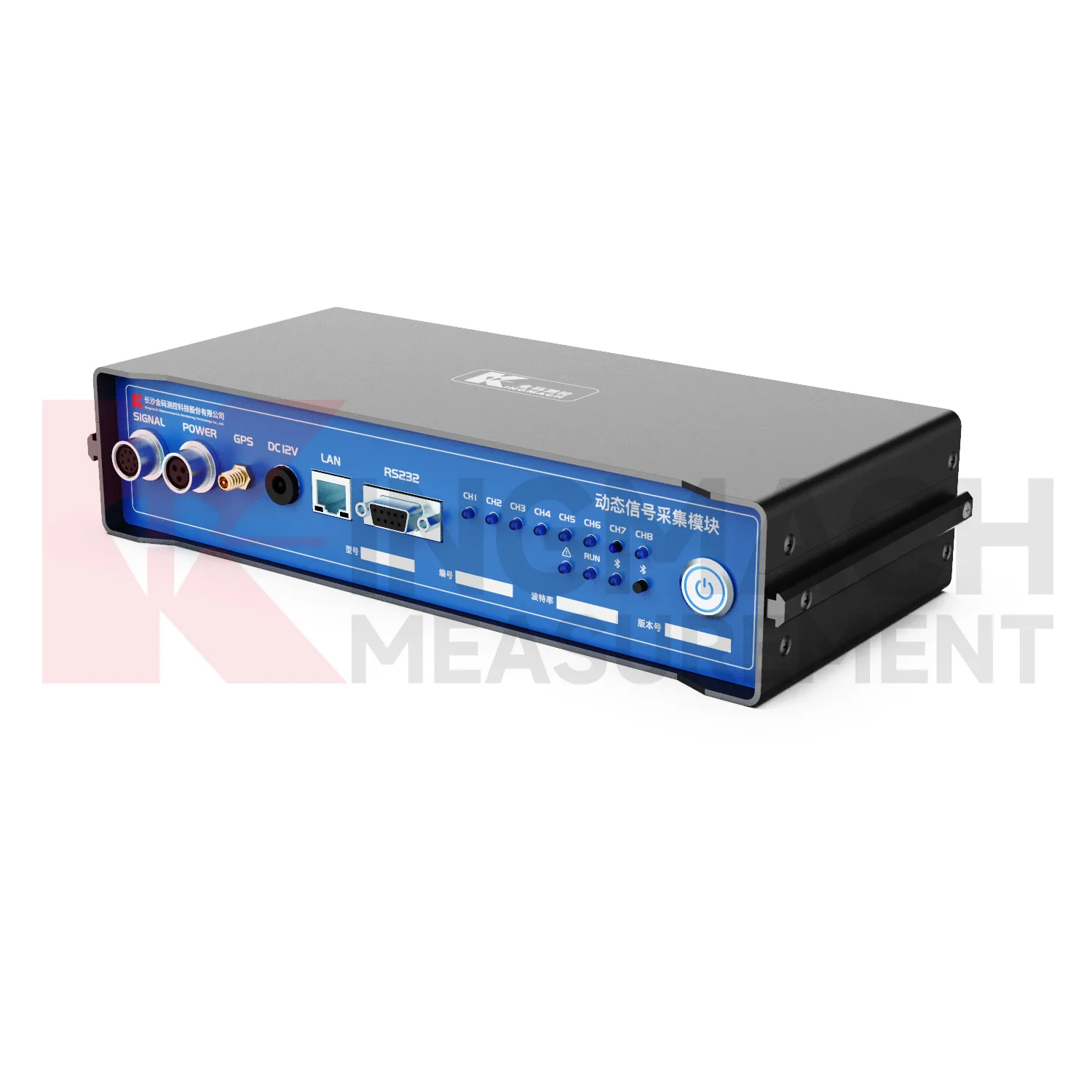

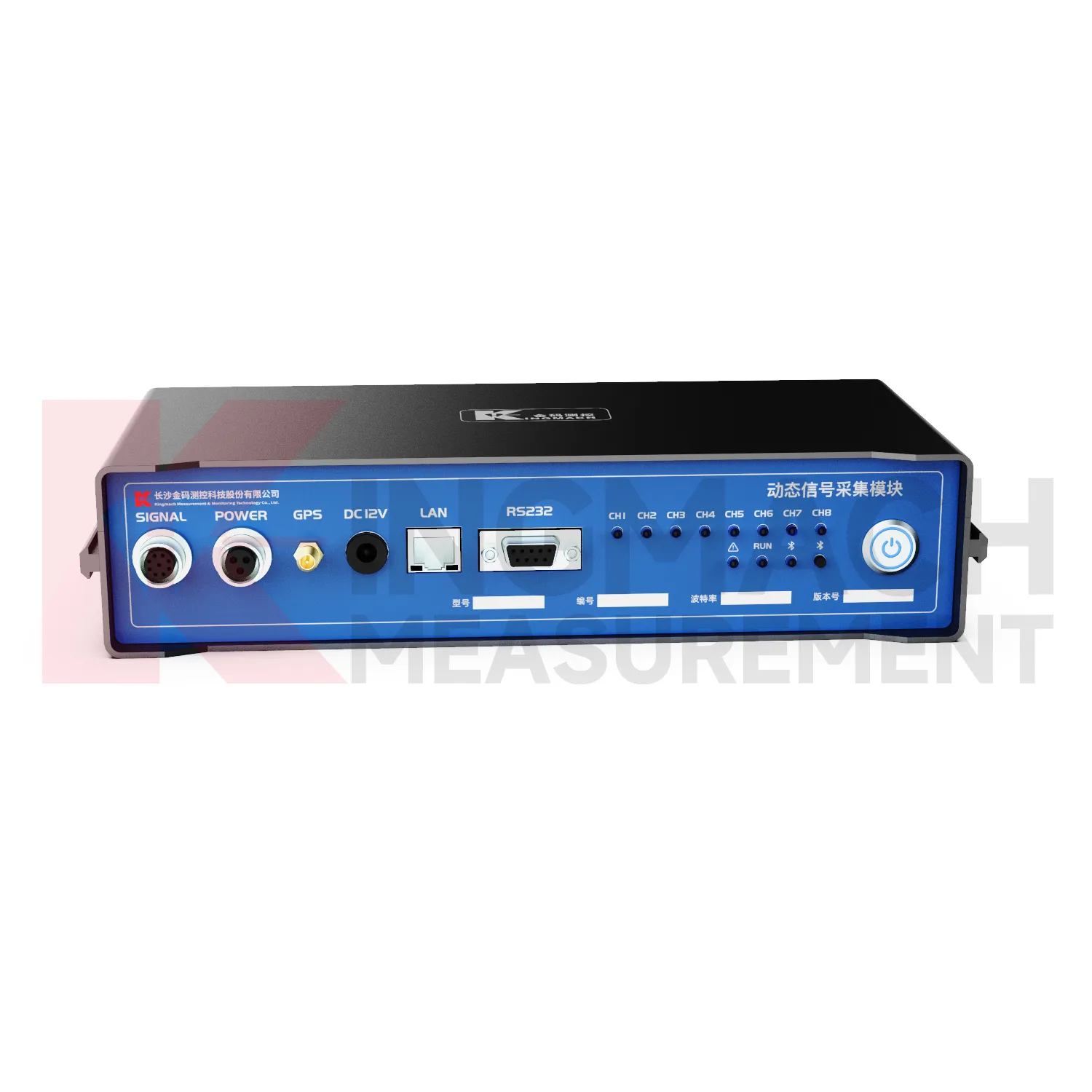

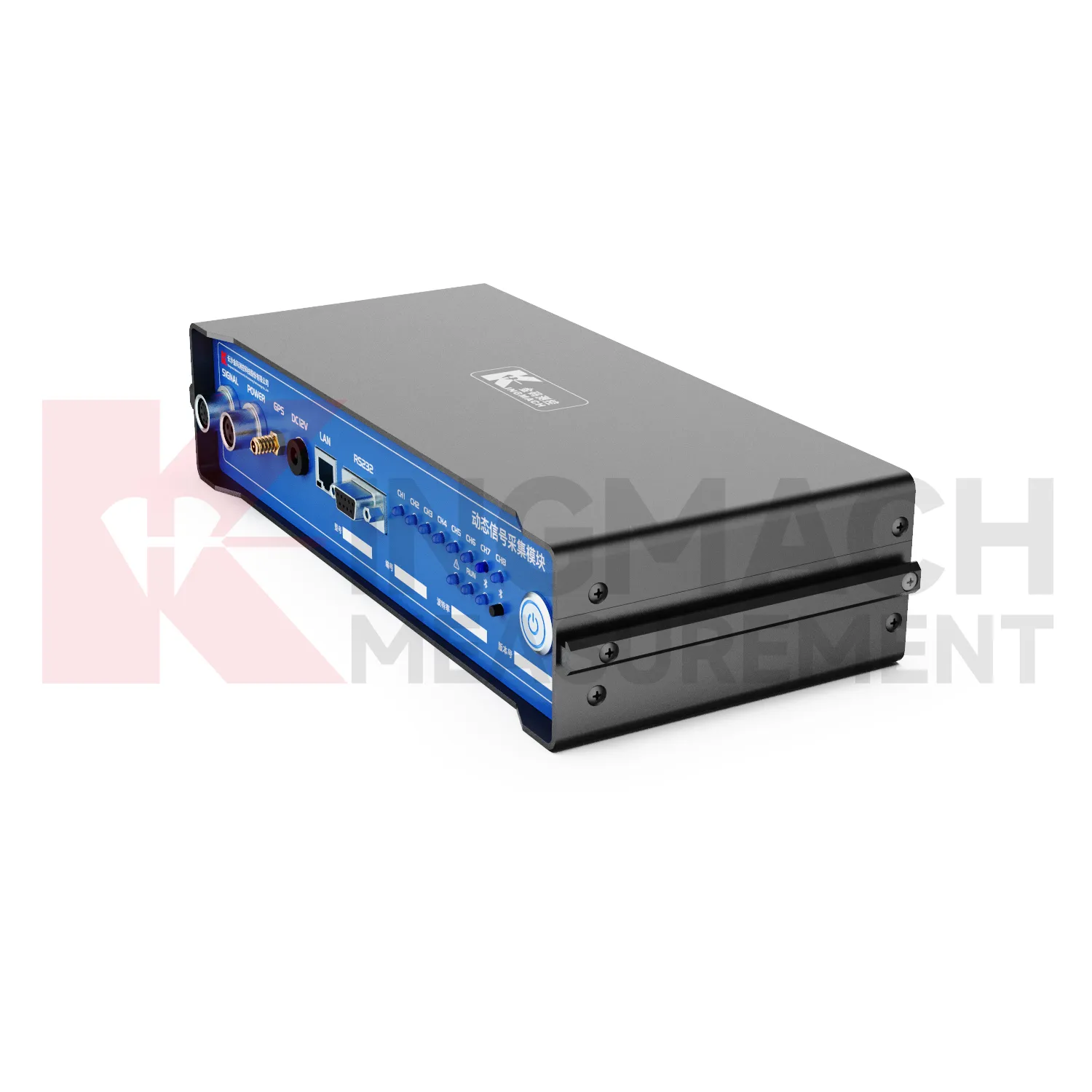

Module d'acquisition de signal dynamique JMYD-1008XC

Le module d'acquisition de signaux dynamiques est un dispositif terminal conçu pour acquérir et traiter des signaux de tension standard. Il dispose d'un circuit amplificateur de gain programmable intégré, d'un module de gestion de l'alimentation intelligent, d'un circuit de conversion AD à grande vitesse et d'un circuit de contrôle d'acquisition de base. Le microcontrôleur haute performance dont il est équipé permet un traitement et une transmission de données rapides et efficaces.

Télécharger

Consultation gratuite

Informations générales sur le produit

Lieu d'origine:	Changsha, Chine
Nom de la marque:	Kingmach
Numéro de modèle:	JMYD-1008XC
Attestation:	ISO9001, ISO14001, ISO45001

Conditions commerciales du produit

Quantité minimum de commande:	1 pièce
Prix:	Négociable
Détails de l'emballage:	Cartons ou caisses en bois. Des solutions d'emballage personnalisées sont également disponibles.
Délai de livraison:	Expédié dans les 30 jours après réception du paiement intégral.
Conditions de paiement:	T/T à l'avance.

Description

Introduction:

Le module d'acquisition de signaux dynamiques (modèle : JMYD-1008XC) est un terminal permettant de collecter et de traiter des signaux de tension standardisés. Équipé de circuits d'amplification programmables, de modules de gestion d'énergie intelligents, de circuits de conversion AD à grande vitesse et de circuits de contrôle d'acquisition de base, son microcontrôleur hautes performances assure un traitement et une transmission rapides des données. Ce système d'acquisition permet une collecte et un traitement efficaces et précis des données de vibrations structurelles, avec des dimensions compactes, un fonctionnement convivial et une installation simple.

Caractéristiques du système:

lEntrée de tension ultra-large, prenant en charge l'alimentation 9V-36V DC.

lPlage dynamique :≥130dB.

l L'échantillonnage synchrone à 8 canaux à une fréquence allant jusqu'à 52 kSPS garantit l'intégrité du signal.

l Chaque canal dispose d'un système de traitement du signal indépendant et d'un convertisseur AD 24 bits.

l Plusieurs interfaces de communication sélectionnables avec l'ordinateur, notamment RS232 ou Ethernet.

l Avec la communication Ethernet, le système prend en charge la mise en cascade pour une extension illimitée des canaux et un échantillonnage parallèle, permettant un enregistrement prolongé en temps réel et ininterrompu du signal multicanal avec l'ordinateur.

Applications

Ce produit est conçu pour l'acquisition automatique de données en temps réel, le stockage, la transmission, le reporting et l'alerte précoce des signaux de capteurs dans les projets de surveillance de la sécurité pour l'ingénierie et les structures géotechniques (par exemple, barrages-réservoirs, ponts, tunnels, pentes, bâtiments et mines délabrés, centrales nucléaires et structures civiles), fournissant aux gestionnaires de construction et d'exploitation un support de données et une base de prise de décision liée à l'état actuel et à la sécurité du projet.

Caractéristiques

Tension d'alimentation	C.C 9 V ~ 24 V
Plage de tension	±2.5V
Erreur d'indication de tension	±0,5% FS
Stabilité des indications	±0,1 %/jour (mesuré après 1 heure d'échauffement à 20 C ± 1 C)
Bande passante	70kHz
Rejet en mode commun	>120dB (G=10)
Rapport signal/bruit	110 dB (52 kSPS)
Bruit	≤3 μVrms (entrée court-circuitée, convertie en entrée au gain maximum)
Méthodes de communication	Interfaces de communication Ethernet, avec prise en charge RS232 et Bluetooth
Fréquence d'échantillonnage	Jusqu'à 10 kHz
Dimensions	276 mm × 120 mm × 60 mm
Température de fonctionnement	-30 °C ~ +70 °C
